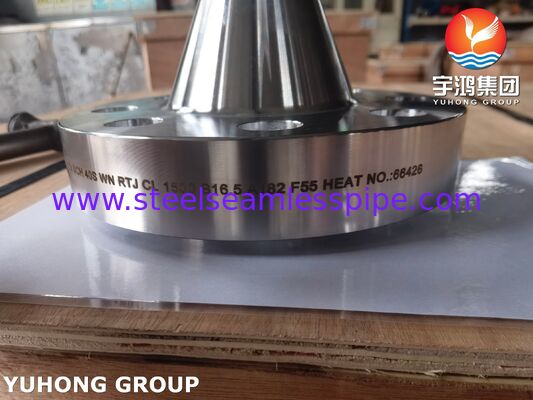

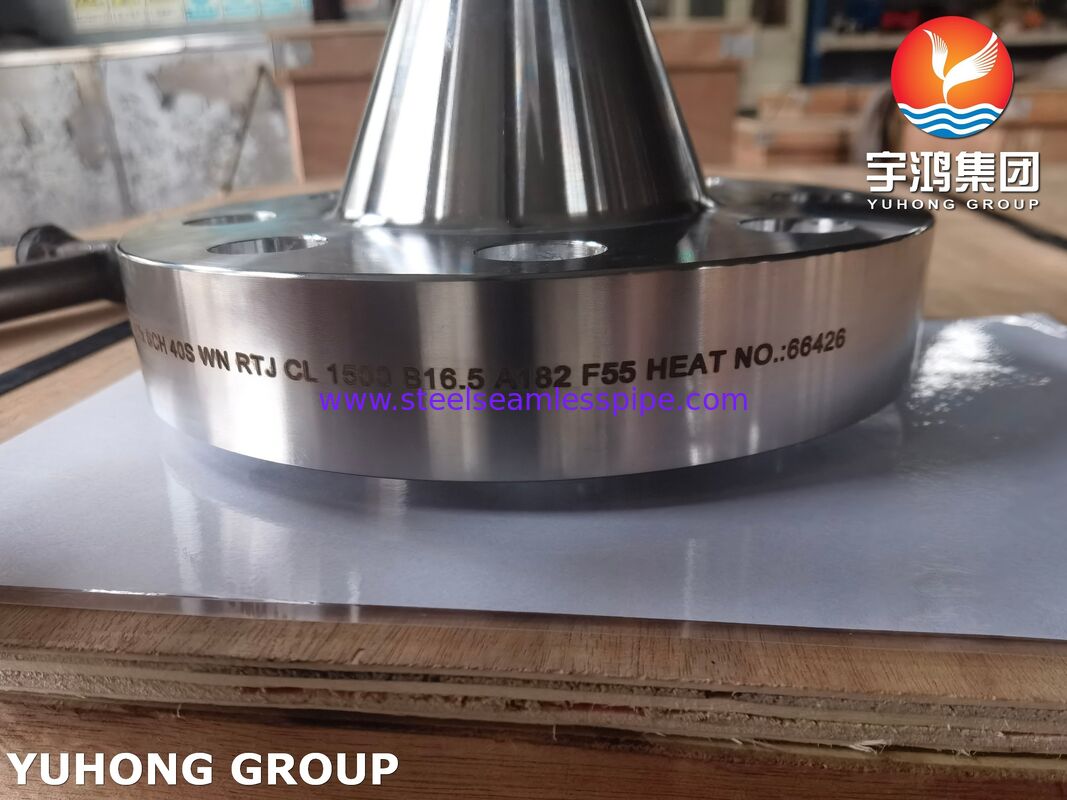

АСТМ A182 F55 / 1.4501 / S32760 Супердуплексная стальная фланца Супердуплексная 2507 WNRTJ фланца

ФЛАНЕЦ ASTM A182 F55 WNRTJ,  ФЛАНЕЦ ИЗ СВЕРХДУПЛЕКСНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ UNS S32760

ФЛАНЕЦ ASTM A182 F55  СВЕРХДУПЛЕКСНОЙ СТАЛИ С ВЫТОЛКОМ ДЛЯ СВАРКИ RTJпредставляет собой высокопроизводительный кованый компонент, разработанный для критически важных применений в экстремальных условиях. Этот фланец имеет сверхдуплексную микроструктуру, которая обеспечивает почти двойную предел текучести по сравнению со стандартной нержавеющей сталью, одновременно обеспечивая исключительную стойкость к питтинговой коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением в хлоридной среде. Конструкция с вытолком для сварки включает длинную коническую шейку, которая распределяет нагрузку и позволяет выполнять стыковую сварку с полным проплавлением, обеспечивая структурную целостность при высоком давлении. Уплотнительная поверхность RTJ (Ring Type Joint) имеет прецизионно обработанный паз, который сжимает металлическую прокладку, образуя герметичное металлическое уплотнение, что делает ее обязательной для применений при высоком давлении и высокой температуре в нефтегазовой, морской и химической промышленности.

Эквивалентная марка фланца из сверхдуплексной стали ASTM A182 F55 / S32760

Химический состав  % фланца из сверхдуплексной стали ASTM A182 F55 / S32760

Механические свойства фланца ASTM A182 F55 из сверхдуплексной стали с вытолком для сварки

Вот конкретные условия, определяющие использование уплотнительной поверхности RTJ:

1. Высокое давление и высокая температура (тяжелые условия эксплуатации)
RTJ является стандартом для классов давления ASME 600# и выше (в частности, 900#, 1500# и 2500#). В этих классах внутреннее давление настолько велико, что стандартные прокладки (используемые на фланцах RF/FF) выдавливаются из соединения или вылетают. Металлическая кольцевая прокладка, используемая в уплотнительных поверхностях RTJ, герметизирует путем деформации в пазу, создавая уплотнение, которое прочнее самой стенки трубы.

2. Кольцевая прокладка
Фланцы RTJ используют металлическую прокладку (овальную или восьмиугольную), в то время как фланцы RF используют мягкую/композитную спирально-навитую прокладку.

Используйте RTJ, когда: необходимо удерживать смертельно опасные жидкости, газы или углеводороды при высокой скорости, где стандартная прокладка выйдет из строя.

3. Критические циклические условия
В условиях экстремальных температурных колебаний или вибрации (обычно на морских платформах и устьях скважин) натяжение болтов может ослабнуть. Пазы RTJ разработаны для поддержания герметичности даже при растяжении болтов, в то время как соединения RF полностью полагаются на постоянное сжатие прокладки.

4. Отраслевые стандарты (API)
RTJ является обязательным в нефтегазовой отрасли для буровых манифольдов, рождественских елок (устьев скважин) и линий дросселирования/глушения в соответствии со спецификациями API 6A.

Характеристика уплотнительной поверхности фланца -- Тип RTJ (Ring Type Joint)

• Тип прокладки: фланцы RTJ используют металлическую кольцевую прокладку (овальную или восьмиугольную), которая располагается в обработанном пазу на уплотнительной поверхности фланца.

• Механизм герметизации: При затягивании болтов фланца металлическая прокладка сжимается в паз, слегка деформируясь, создавая металлическое уплотнение.

• Применение: Уплотнительные поверхности RTJ специально разработаны для работы при высоком давлении и высокой температуре. Они обязательны во многих применениях на устьях скважин и манифольдах в нефтегазовой отрасли.

• Стандарты: Размеры пазов стандартизированы (обычно по API 6A или ASME B16.5) для приема конкретных номеров кольцевых прокладок (например, R24, R31 и т. д.).

Применение

• Морская нефтегазовая промышленность: наземные и подводные трубопроводы, системы манифольдов и стояки.

• Химическая переработка: работа с хлоридами, кислотами и агрессивными катализаторами.

• Опреснительные установки: установки обратного осмоса высокого давления.

• Морская среда: валы и переборки, где присутствует коррозия морской водой.
