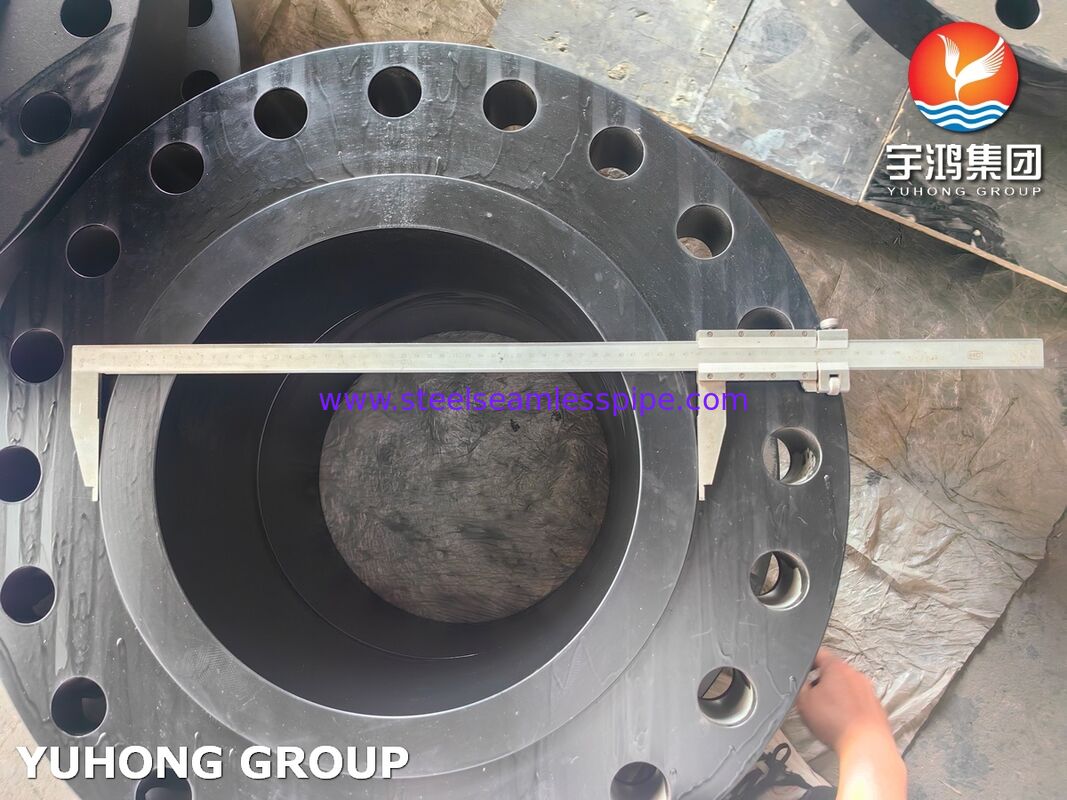

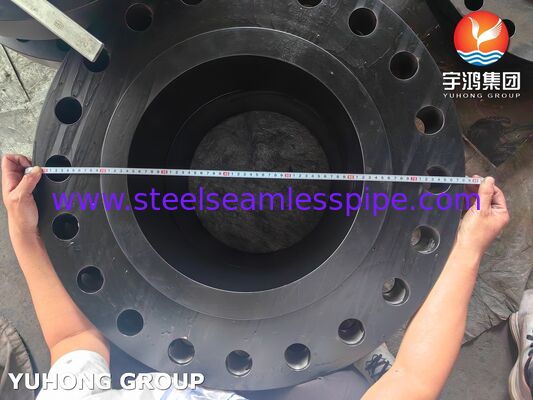

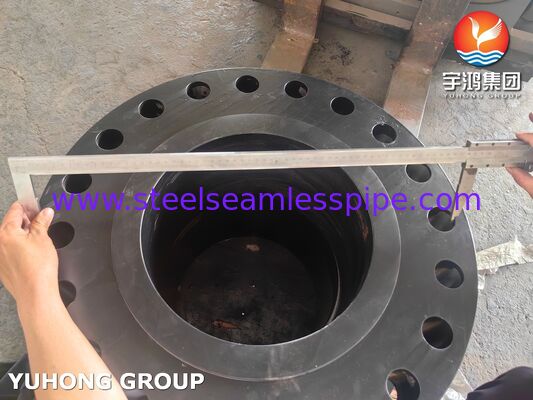

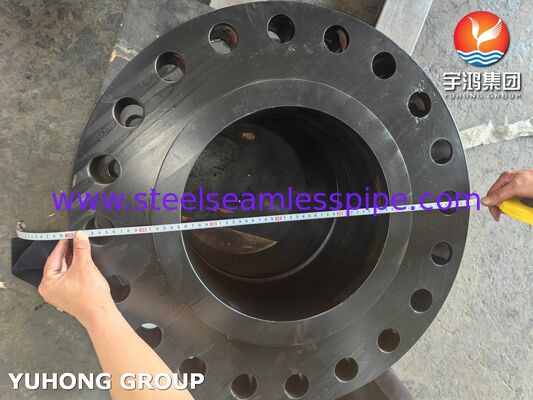

ASTM A694 F56 Фланцы из углеродистой стали WNRF / фланцы с шейкой сварки для службы высокого давления

Фланцы из углеродистой стали ASME B16.5 ASTM A694 / ASME SA694 WNRF

Фланцы из углеродистой стали ASTM A694 F56представляют собой высокопрочные кованые изделия, прошедшие испытания на удар, предназначенные для работы при высоком давлении и умеренных/низких температурах, особенно в нефтегазовой отрасли для трубопроводов и фонтанной арматуры. Их ключевое преимущество — совместимость с трубопроводами API 5L X52–X65, в сочетании с обязательными испытаниями на удар и возможностью соответствия стандарту NACE MR0175 для работы в сероводородной среде. В сочетании с конструкцией с приварным кольцом ASME B16.5 они предлагают надежное, соответствующее нормам решение для критически важных трубопроводных систем.

Химический состав % фланца из углеродистой стали ASTM A694 F56 WNRF

Размеры фланца ASTM A694 /ASME SA694

Почему стоит выбрать эту комбинацию вместо A105?

Многие инженеры выбирают фланцы ASTM A694 F56 по следующим причинам:

• Соответствие прочности
  Когда соединяемая труба имеет класс API 5L X56 (предел текучести 56 кси), фланец A105 (предел текучести 36 кси) становится ограничивающим давление компонентом. F56 выравнивает предел текучести фланца с пределом текучести трубы.

• Ударная вязкость
  Кованые изделия A694 обычно проходят испытания на удар (по Шарпи с V-образным надрезом) для обеспечения пластичного поведения при низких температурах, что часто требуется для арктических, подводных или зимних установок. A105 не проходит автоматические испытания на удар.

• Совместимость с сероводородной средой
  Многие проекты предусматривают использование A694 F56 с ограничениями по твердости по NACE MR0175/ISO 15156 (≤22 HRC) для сред с содержанием H₂S. Фланцы A105 часто требуют отдельной, более строгой обработки для соответствия этим ограничениям.

• Структурная целостность
  Приварной патрубок обеспечивает плавный переход напряжений и позволяет проводить полную радиографическую проверку сварного шва. Это является обязательным в критически важных применениях, где фланец с напуском или раструбный фланец не допускаются.

Применение

• Нефть и газ – добыча и транспортировка

Основной потребитель. Эти фланцы используются на фонтанной арматуре высокого давления, в системах сбора и магистральных трубопроводах.

• Нефтехимическая и химическая переработка

Используются в контурах реакторов высокого давления, установках гидроочистки и трубопроводах для тяжелых условий эксплуатации, где факторами являются циклическая нагрузка или низкие температуры.

• Производство электроэнергии

Особенно на комбинированных циклах, паропроводах высокого давления и системах питательной воды котлов, требующих кованых компонентов с высоким пределом текучести и сопротивлением усталости.

• Морские и подводные установки

Платформы, плавучие установки для добычи, хранения и отгрузки нефти (FPSO) и подводные манифольды полагаются на эти фланцы благодаря их сочетанию высокой прочности, ударной вязкости и надежного уплотнения в экстремальных условиях.
