ASTM SA213 T22 Производитель зубчатых ребристых труб
Обзор продукта
Зубчатые ребристые трубы ASTM SA213 T22 — это компоненты теплопередачи премиум-класса, разработанные для эксплуатации в условиях высоких температур и высокого давления. Изготовленные из бесшовных труб из ферритной легированной стали ASTM SA213 класса T22 и оснащенные непрерывно приваренными зубчатыми ребрами, эти трубы широко используются в котлах, экономайзерах, воздухонагревателях, установках рекуперации отходящего тепла, нефтехимических заводах и электростанциях.
Конструкция с зубчатыми ребрами улучшает тепловые характеристики за счет разрушения пограничного слоя текущих газов, создания повышенной турбулентности и повышения эффективности конвективной теплопередачи. В сочетании с превосходным сопротивлением ползучести и стойкостью к окислению легированной стали ASTM SA213 T22 эти оребренные трубы обеспечивают надежную долгосрочную работу в сложных промышленных условиях.
Что такое зубчатые ребристые трубы?
Трубы с зубчатыми оребрениями изготавливаются путем приваривания ребер со специальными насечками (зубчатыми) к внешней поверхности трубы по непрерывной спиральной схеме. Сегментированный профиль ребер увеличивает турбулентность воздушного потока, одновременно снижая тепловое сопротивление по всей поверхности ребер.
По сравнению с обычными трубками со сплошными ребрами, трубы с зубчатыми ребрами обеспечивают:
- Более высокие коэффициенты теплопередачи
- Улучшенный тепловой КПД на стороне газа
- Улучшенная производительность в условиях загрязнения
- Сниженные требования к размерам оборудования
- Снижение общих эксплуатационных расходов
- Повышенная эффективность рекуперации тепла
Для высокотемпературных систем рекуперации тепла ASTM SA213 T22 является одним из наиболее часто используемых материалов благодаря превосходному сохранению прочности и коррозионной стойкости.
Ключевые особенности
Отличная высокотемпературная прочность
Состав хромомолибденового сплава обеспечивает превосходное сопротивление ползучести и механическую стабильность при повышенных рабочих температурах.
Улучшенная эффективность теплопередачи
Зубчатые ребра создают контролируемую турбулентность, увеличивая скорость теплопередачи по сравнению с традиционными конструкциями цельных ребер.
Превосходная целостность сварного шва
Высокочастотная контактная сварка обеспечивает непрерывное металлургическое соединение между ребром и трубкой, сводя к минимуму термическое контактное сопротивление.
Устойчивость к окислению и образованию накипи
Содержание хрома повышает устойчивость к окислению и образованию накипи в высокотемпературных средах дымовых газов.
Длительный срок службы
Разработан для непрерывной работы в тяжелых промышленных процессах, где надежность и термический КПД имеют решающее значение.
Гибкие возможности дизайна
Доступны индивидуальные размеры, конфигурации ребер и комбинации материалов в соответствии с конкретными технологическими требованиями.
Типичные применения
Зубчатые ребристые трубы ASTM SA213 T22 обычно используются в:
- Экономайзеры котлов
- Подогреватели воздуха
- Парогенераторы с рекуперацией тепла (HRSG)
- Системы рекуперации отходящего тепла
- Технологические нагреватели нефтеперерабатывающего завода
- Нефтехимические печи
- Теплообменники электростанций
- Термальные масляные обогреватели
- Промышленные установки улавливания выхлопных газов
- Оборудование для охлаждения технологических газов
Стандартный производственный диапазон
| Параметр |
Стандартный диапазон |
| Материал базовой трубки |
АСТМ СА213 Т22 |
| Внешний диаметр трубки |
19,05 мм – 63,50 мм |
| Толщина стенки трубки |
2,0 мм – 8,0 мм |
| Длина трубки |
До 18 000 мм |
| Материал ребра |
Углеродистая сталь, легированная сталь, нержавеющая сталь |
| Толщина ребра |
0,8 мм – 2,0 мм |
| Высота плавника |
8 мм – 25 мм |
| Плавник |
3 мм – 12 мм |
| Плотность плавников |
80–330 плавников/метр |
| Тип плавника |
Спиральный зубчатый сварной плавник |
| Метод изготовления |
Высокочастотная контактная сварка (HFW) |
Нестандартные размеры могут быть изготовлены в соответствии со спецификациями проекта и международными стандартами.
ASTM SA213 T22 Химический состав
| Элемент |
Состав (%) |
| Углерод (С) |
0,05 – 0,15 |
| Марганец (Mn) |
0,30 – 0,60 |
| Фосфор (Р) |
≤ 0,025 |
| Сера (S) |
≤ 0,025 |
| Кремний (Si) |
≤0,50 |
| Хром (Cr) |
1,90 – 2,60 |
| Молибден (Мо) |
0,87 – 1,13 |
Легирующие элементы хрома и молибдена в значительной степени способствуют жаропрочности, стойкости к окислению и длительной ползучести.
ASTM SA213 T22 Механические свойства
| Свойство |
Минимальное значение |
| Предел прочности |
415 МПа |
| Предел текучести |
205 МПа |
| Удлинение |
30% |
| Твердость |
Обычно ≤ 163 ГБ |
| Максимальная рекомендуемая температура эксплуатации |
Прибл. 600°С |
Механические свойства могут меняться в зависимости от условий термообработки и требований производства.
Производственный процесс
Наши зубчатые ребристые трубы ASTM SA213 T22 производятся с использованием контролируемого производственного процесса:
- Входной контроль сырья и сертификационная проверка.
- Прецизионная подготовка бесшовных труб ASTM SA213 T22.
- Изготовление зубчатых ребер по проекту.
- Непрерывная спирально-ребристая намотка.
- Высокочастотная контактная приварка ребер к поверхности трубы.
- Контроль сварных швов и проверка качества.
- Проверка размеров и тестирование производительности.
- Очистка поверхности, консервация, маркировка и упаковка.
Этот процесс обеспечивает прочное соединение ребра с трубкой и оптимальную теплопроводность.
Инспекция и гарантия качества
Каждая партия проходит комплексные процедуры тестирования и проверки для обеспечения соответствия спецификациям клиентов и международным стандартам.
Проверка материала
- Проверка сертификата сырья
- Отслеживание номера плавки
- Положительная идентификация материала (PMI) по запросу

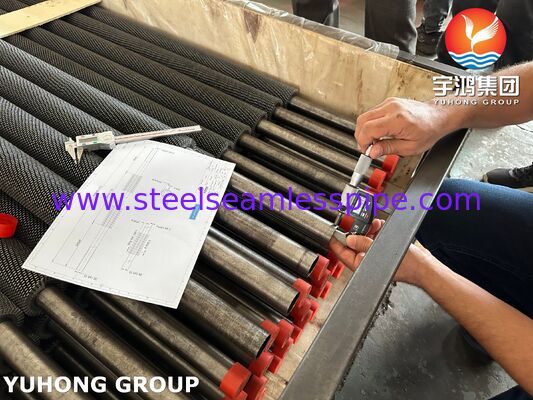

Проверка размеров
- Измерение наружного диаметра
- Проверка толщины стенки
- Измерение высоты плавника
- Проверка шага плавника
- Проверка прямолинейности трубы
- Проверка допуска по длине
Механические испытания
- Испытание на растяжение
- Испытание на твердость
- Тест на сплющивание
- Тест расширения (где применимо)
Неразрушающий контроль (NDT)
- Вихретоковое тестирование (ECT)
- Ультразвуковой контроль (UT)
- Пенетрантное тестирование (PT)
- Магнитопорошковый контроль (MT) по запросу
Проверка качества сварных швов
- Проверка соединения ребра с трубкой
- Непрерывный контроль сварки
- Проверка целостности крепления плавника
Испытание давлением
- Гидростатические испытания в соответствии с требованиями ASTM, если они указаны.
Преимущества зубчатых ребристых труб ASTM SA213 T22
- Увеличенная внешняя площадь теплопередачи
- Улучшенный тепловой КПД в газовых приложениях.
- Отличная устойчивость к деформации ползучести.
- Снижение воздействия загрязнения по сравнению с трубками со сплошными ребрами.
- Превосходная производительность в условиях высоких температур
- Снижение расхода топлива за счет улучшенной рекуперации тепла
- Уменьшение занимаемой площади оборудования
- Увеличенный срок эксплуатации
Доступная документация
При отгрузке может быть предоставлена следующая документация:
- EN 10204 3.1 Сертификат испытаний материала
- Отчет о химическом анализе
- Отчет о механических испытаниях
- Отчет о проверке размеров
- Отчет о гидростатических испытаниях
- Отчет PMI (необязательно)
- Отчеты неразрушающего контроля
- Товарная накладная
- Сертификат соответствия
Почему стоит выбрать наши зубчатые ребристые трубы ASTM SA213 T22?
Наши зубчатые ребристые трубы спроектированы так, чтобы максимизировать тепловую эффективность, сохраняя при этом исключительную долговечность в тяжелых условиях эксплуатации. Благодаря передовым технологиям сварки, строгому контролю качества и полной отслеживаемости материалов мы поставляем решения из оребренных труб, которые отвечают строгим требованиям энергетики, нефтехимической переработки, нефтеперерабатывающих заводов и промышленных систем рекуперации тепла по всему миру.
Независимо от того, требуются ли для вашего проекта стандартные размеры или полностью индивидуальная конструкция оребренных трубок, наши зубчатые оребренные трубы ASTM SA213 T22 обеспечивают надежную теплопередачу, снижают затраты на техническое обслуживание и имеют долгосрочную эксплуатационную ценность.
