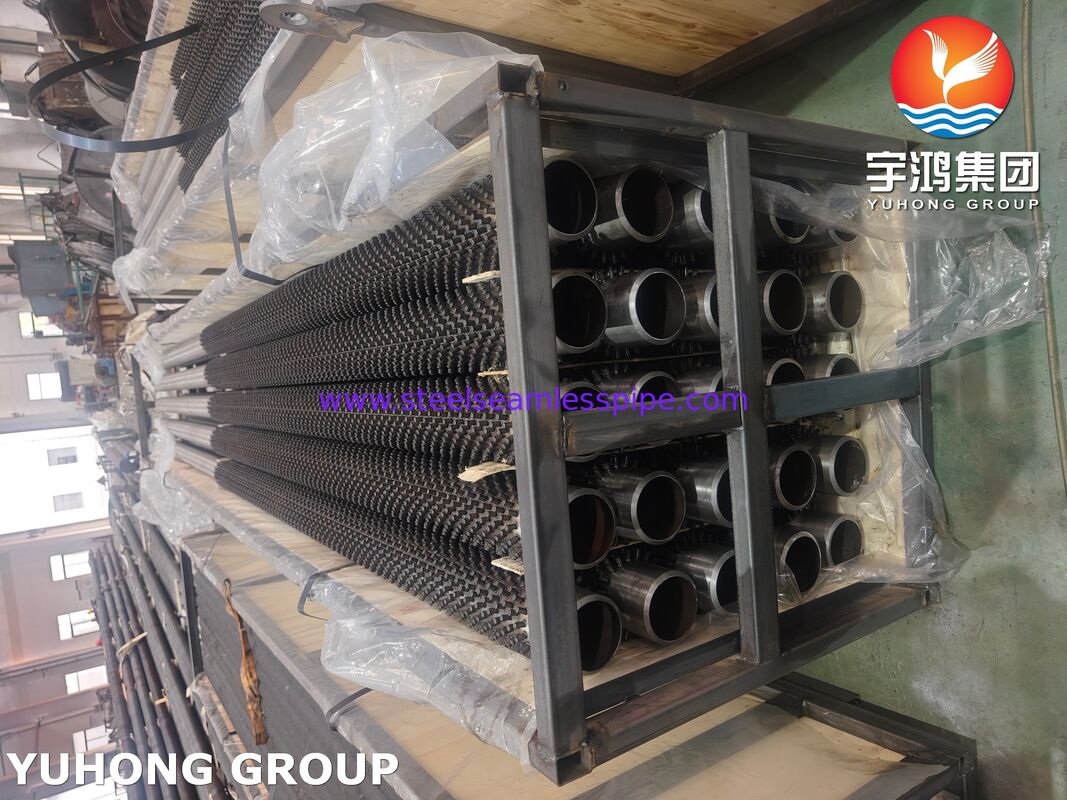

ASTM A335 P5 Ребристые трубы с шипами
Обзор продукта
Ребристые трубы с шипами ASTM A335 P5 разработаны для сложных условий теплопередачи, включая повышенные температуры, агрессивные дымовые газы и суровые условия термоциклирования. Изготовленные из бесшовных труб из ферритного легированного стального сплава ASTM A335 класса P5, эти трубы оснащены прочными металлическими шпильками, приваренными контактной сваркой к внешней поверхности трубы, чтобы повысить эффективность теплопередачи при сохранении превосходной механической целостности.
Состав хромомолибденового сплава стали Р5 обеспечивает превосходную стойкость к окислению, предел ползучести и высокотемпературные характеристики по сравнению с обычными трубами из углеродистой стали. Шипованные ребристые трубы широко используются в нагревателях нефтеперерабатывающих заводов, нефтехимических печах, котлах-утилизаторах, термомасляных нагревателях, установках для улавливания серы и объектах электроэнергетики.
Конструкция с шипами создает дополнительную площадь поверхности теплопередачи, одновременно обеспечивая более легкую очистку и лучшую устойчивость к загрязнению, чем обычные ребристые трубы, что делает их особенно подходящими для потоков грязного газа и высокотемпературных сред.
Ключевые особенности
- Изготовлен из бесшовной легированной стали ASTM A335 класса P5.
- Отличная стойкость к окислению при повышенных температурах
- Повышенная эффективность теплопередачи за счет приварной конфигурации шпилек.
- Подходит для работы с высокотемпературными дымовыми газами.
- Выдающаяся устойчивость к термической усталости и тепловому удару
- Прочная сварная конструкция для длительного срока службы.
- Сниженная чувствительность к загрязнению по сравнению с конструкциями со сплошными ребрами.
- Совместимость с оборудованием с огнеупорной футеровкой.
- Подходит для нефтеперерабатывающих, нефтехимических и электростанций.
Типичные применения
Нефтеперерабатывающая промышленность
- Подогреватели сырого масла
- Вакуумные нагреватели
- Установки каталитического риформинга
- Нагреватели замедленного коксования
Нефтехимическая промышленность
- Этиленовые печи
- Установки по производству водорода
- Нагреватели технологического газа
- Установки улавливания серы
Производство электроэнергии
- Котлы-утилизаторы
- Экономайзеры
- Парогенераторы-утилизаторы
- Заводы по переработке биомассы и отходов в энергию
Промышленные системы отопления
- Жидкостные нагреватели
- Системы сжигания
- Высокотемпературные технологические нагреватели
- Промышленные печи
Производственный процесс
Шипованные ребристые трубы изготавливаются путем автоматической контактной сварки шпилек из углеродистой или легированной стали на внешнюю поверхность базовой трубы ASTM A335 P5. В процессе сварки создается прочная металлургическая связь, обеспечивающая эффективную теплопередачу и долговременную надежность в циклических условиях эксплуатации.
После сварки трубы проходят проверку размеров, проверку целостности сварных швов и испытания материалов на предмет соответствия спецификациям проекта и международным стандартам качества.
Типичные размеры
Следующие размеры представляют собой общие производственные возможности. Нестандартные размеры доступны по запросу.
| Параметр |
Типичный диапазон |
| Базовая трубка, наружный диаметр |
25,4–219,1 мм (1–8 дюймов) |
| Толщина стенки трубки |
3,2 мм – 16,0 мм |
| Длина трубки |
До 18 000 мм |
| Диаметр шпильки |
6 мм – 20 мм |
| Высота шпильки |
10 мм – 35 мм |
| Стад шаг |
10 мм – 40 мм |
| Плотность шпильки |
Настраивается в соответствии с тепловым расчетом |
| Состояние поверхности |
Сваренный, дробеструйная обработка, с покрытием |
ASTM A335 P5 Химический состав
| Элемент |
Состав (%) |
| Углерод (С) |
Макс 0,15 |
| Марганец (Mn) |
0,30 – 0,60 |
| Фосфор (Р) |
Макс 0,025 |
| Сера (S) |
Макс 0,025 |
| Кремний (Si) |
Макс 0,50 |
| Хром (Cr) |
4.00 – 6.00 |
| Молибден (Мо) |
0,45 – 0,65 |
Значения соответствуют требованиям ASTM A335.
ASTM A335 P5 Механические свойства
| Свойство |
Минимальное значение |
| Предел прочности |
415 МПа (60 фунтов на квадратный дюйм) |
| Предел текучести |
205 МПа (30 фунтов на квадратный дюйм) |
| Удлинение |
30% |
| Твердость |
Согласно спецификации ASTM |
| Термическая обработка |
Полный отжиг или изотермический отжиг |
Механические свойства применимы к базовому материалу ASTM A335 класса P5.
Проверка и тестирование
Чтобы гарантировать надежность и соответствие продукции, трубы с шипованными ребрами ASTM A335 P5 могут подвергаться следующим проверкам:
Проверка сырья
- Обзор сертификата испытаний материала (MTC)
- Положительная идентификация материала (PMI)
- Анализ химического состава

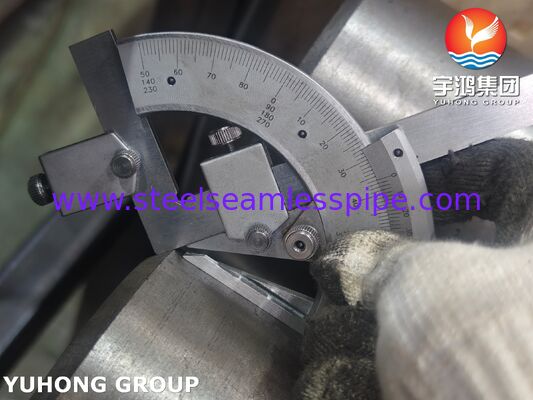

Проверка размеров
- Проверка наружного диаметра трубы

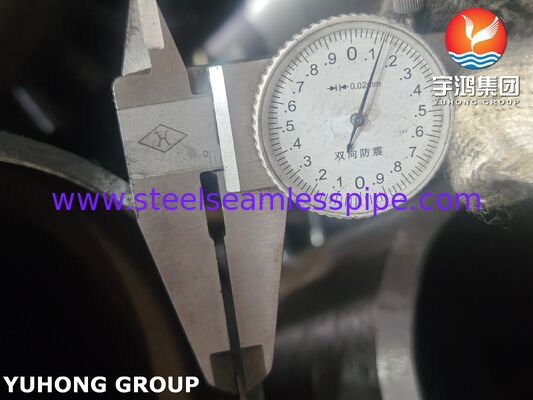

- Измерение толщины стенки
- Проверка длины трубы

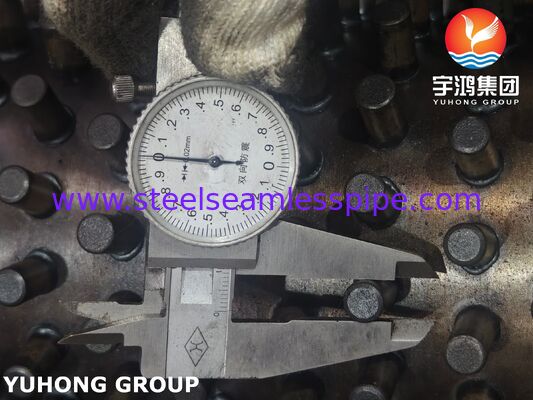

- Измерение высоты и шага шпилек
- Проверка прямолинейности
Механические испытания
- Испытание на растяжение
- Проверка твердости
- Тест на сплющивание
- Испытание на изгиб (если указано)
Неразрушающий контроль (НКЭ)
- Визуальный осмотр
- Ультразвуковой контроль (УЗК)
- Вихретоковое тестирование (ECT)
- Магнитопорошковые испытания (МТ)
- Цветная дефектоскопия (ПТ) для сварных шпилек
Проверка качества сварных швов
- Проверка целостности сварного шва шпилек
- Проверка сварного шва
- Выборочные разрушающие испытания сварных швов
Испытание давлением
- Гидростатические испытания
- Пневматические испытания (по запросу)
Преимущества ребристых трубок с шипами ASTM A335 P5
Высокотемпературные характеристики
Содержание хрома в размере 5% значительно улучшает стойкость к окислению и образованию накипи при эксплуатации при повышенных температурах.
Улучшенная теплопередача
Шпильки увеличивают эффективную площадь внешней поверхности и способствуют турбулентности газового потока, улучшая общий тепловой КПД.
Превосходная долговечность
Легированная сталь Р5 обеспечивает превосходное сопротивление ползучести и структурную стабильность при длительном воздействии высоких температур.
Более низкие требования к техническому обслуживанию
Открытая конфигурация шпилек снижает накопление пыли и упрощает операции по очистке по сравнению с близко расположенными оребренными трубками.
Увеличенный срок службы оборудования
Повышенная устойчивость к коррозии, окислению и термической усталости способствует увеличению интервалов технического обслуживания и снижению затрат в течение жизненного цикла.
Стандарты качества
Изготовление и контроль могут осуществляться в соответствии с:
- АСТМ А335
- АСМЭ СА335
- Нормы ASME по котлам и сосудам под давлением
- Стандарты EN (по запросу)
- Характеристики клиента
- Требования к проверке третьей стороной (SGS, TÜV, BV, DNV, ABS, Lloyd's Register)
Почему стоит выбрать ребристые трубы с шипами ASTM A335 P5?
Для высокотемпературных систем рекуперации тепла, работающих в тяжелых технологических условиях, трубы с шипованными ребрами ASTM A335 P5 обеспечивают оптимальное сочетание термического КПД, стойкости к окислению, механической прочности и эксплуатационной надежности. Их проверенная эффективность в нагревателях нефтеперерабатывающих заводов, нефтехимических печах и оборудовании для рекуперации тепла делает их предпочтительным решением для требовательных промышленных применений теплопередачи во всем мире.
