ASTM A213 TP304 Трубы с зубчатыми ребрами
Обзор продукта
Трубы с зубчатыми ребрами ASTM A213 TP304 — это компоненты теплопередачи премиум-класса, разработанные для максимизации тепловых характеристик в требовательных промышленных приложениях. Эти ребристые трубы, изготовленные с использованием бесшовных труб из нержавеющей стали ASTM A213 TP304 в качестве основного материала, включают в себя спирально навитые и непрерывно приваренные зубчатые ребра, которые значительно повышают эффективность теплопередачи и одновременно снижают склонность к загрязнению.
Конструкция с зубчатыми ребрами создает контролируемую турбулентность в газовом потоке, улучшая коэффициенты теплопередачи и обеспечивая более эффективную рекуперацию тепловой энергии по сравнению с традиционными конфигурациями сплошных ребер. В сочетании с превосходной коррозионной стойкостью и стойкостью к окислению нержавеющей стали TP304 эти трубы широко используются в теплообменниках, экономайзерах, теплообменниках с воздушным охлаждением, системах рекуперации отходящего тепла, нефтехимических заводах и электростанциях.
Трубы с зубчатыми ребрами ASTM A213 TP304 обеспечивают превосходный баланс коррозионной стойкости, механической прочности, термического КПД и долгосрочной эксплуатационной надежности как в средах с умеренными, так и с повышенными температурами.
Ключевые особенности
- Изготовлен из бесшовных труб из нержавеющей стали ASTM A213 TP304.
- Конструкция с зубчатыми ребрами со спиральной намоткой и непрерывной сваркой
- Улучшенные характеристики теплопередачи за счет повышенной турбулентности.
- Отличная стойкость к атмосферной и технологической коррозии.
- Превосходная стойкость к окислению при повышенных температурах
- Уменьшение загрязнения и более легкая очистка по сравнению с конструкциями с простыми ребрами.
- Более низкий перепад давления, чем у многих традиционных конфигураций ребер.
- Подходит для агрессивных газовых потоков и влажной среды.
- Длительный срок службы при минимальных требованиях к техническому обслуживанию.
Типичные применения
Теплообменники
- Кожухотрубные теплообменники
- Газожидкостные теплообменники
- Установки рекуперации технологического тепла
Производство электроэнергии
- Экономайзеры котлов
- Парогенераторы-утилизаторы (КУП)
- Системы рекуперации отходящего тепла
Нефтехимическая промышленность
- Технологические нагреватели для нефтеперерабатывающих заводов
- Нефтехимические системы охлаждения
- Газоочистные сооружения
Промышленные технологические установки
- Химические технологические установки
- Заводы по производству удобрений
- Пищевые предприятия
- Фармацевтические производственные системы
Преимущества конструкции зубчатого плавника
В отличие от обычных цельных плавников, зубчатые плавники содержат точно вырезанные сегменты по краям. Эти нарушения в структуре ребер создают локализованную турбулентность, которая постоянно разрушает тепловой пограничный слой, окружающий трубку.
Преимущества включают в себя:
- Более высокие коэффициенты теплопередачи
- Улучшенная тепловая эффективность
- Снижение накопления пыли
- Улучшенная производительность в средах с грязным газом
- Повышенная устойчивость к загрязнению
- Снижение эксплуатационных расходов
- Улучшенные показатели рекуперации энергии
Производственный процесс
Трубы с зубчатыми ребрами ASTM A213 TP304 производятся путем спиральной намотки полосок с зубчатыми ребрами из нержавеющей стали вокруг базовой трубки TP304. Корень ребра непрерывно приварен к поверхности трубы с использованием технологии высокочастотной контактной сварки, что обеспечивает отличную теплопроводность и механическую целостность.
Производственный процесс обеспечивает:
- Непрерывное металлургическое соединение
- Равномерная геометрия плавников
- Постоянное расстояние между ребрами
- Высокая структурная стабильность
- Отличные показатели теплопередачи
Стандартный размерный ряд
Следующие размеры представляют собой общие производственные возможности. Возможна поставка индивидуальных конфигураций в соответствии с требованиями теплового расчета.
| Параметр |
Стандартный диапазон |
| Внешний диаметр базовой трубы |
19,05–63,5 мм (3/4–2-1/2 дюйма) |
| Толщина стенки базовой трубы |
1,2 мм – 6,0 мм |
| Длина трубки |
До 25 000 мм |
| Высота плавника |
8 мм – 25 мм |
| Толщина ребра |
0,3 мм – 1,2 мм |
| Плавник |
3 ИФП – 12 ИФП |
| Общий диаметр ребристой трубы |
До 120 мм |
| Материал ребра |
TP304, TP304L, TP316, TP316L или указанный сплав |
ASTM A213 TP304 Химический состав
| Элемент |
Состав (%) |
| Углерод (С) |
≤ 0,08 |
| Марганец (Mn) |
≤ 2,00 |
| Фосфор (Р) |
≤ 0,045 |
| Сера (S) |
≤ 0,030 |
| Кремний (Si) |
≤ 1,00 |
| Хром (Cr) |
18.00 – 20.00 |
| Никель (Ni) |
8.00 – 11.00 |
| Азот (Н) |
≤ 0,10 |
Химический состав соответствует требованиям ASTM A213 TP304.
ASTM A213 TP304 Механические свойства
| Свойство |
Минимальное значение |
| Предел прочности |
515 МПа (75 фунтов на квадратный дюйм) |
| Предел текучести (смещение 0,2%) |
205 МПа (30 фунтов на квадратный дюйм) |
| Удлинение |
35% |
| Твердость |
≤ 90 HRB (типичное) |
| Модуль упругости |
Примерно 193 ГПа |
Механические свойства применимы к материалу базовой трубки TP304.
Проверка и тестирование
Каждую трубку с зубчатыми ребрами ASTM A213 TP304 можно проверить в соответствии со спецификациями проекта и международными требованиями качества.
Проверка материала
- Обзор сертификации сырья
- Положительная идентификация материала (PMI)
- Спектрометрический химический анализ

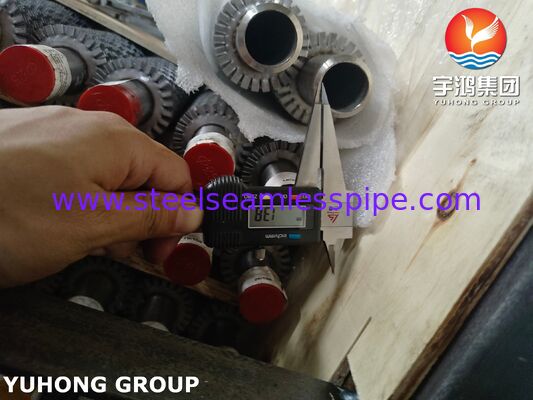

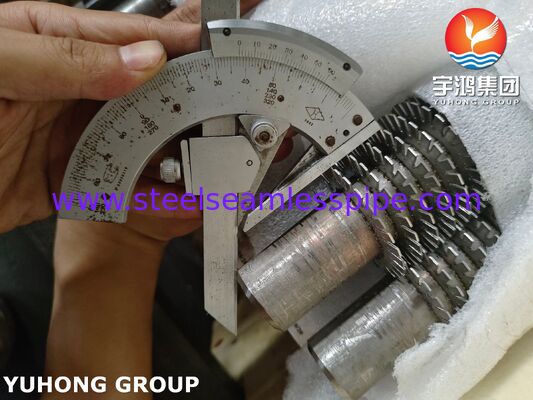

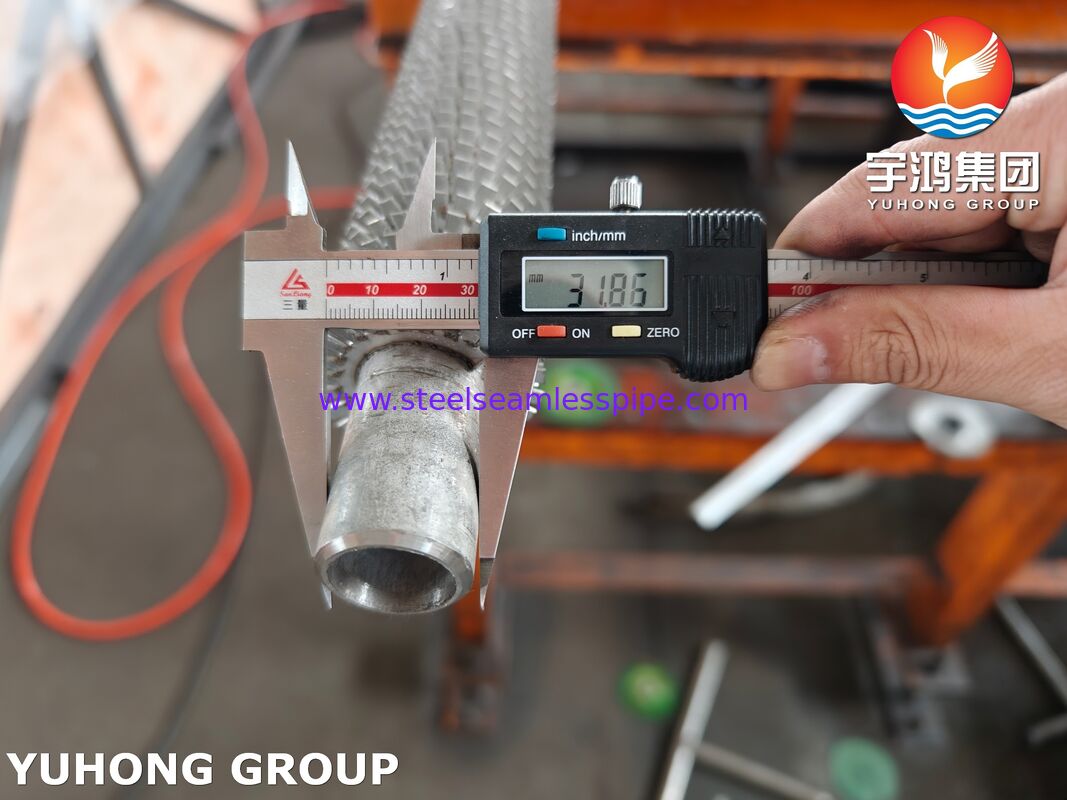

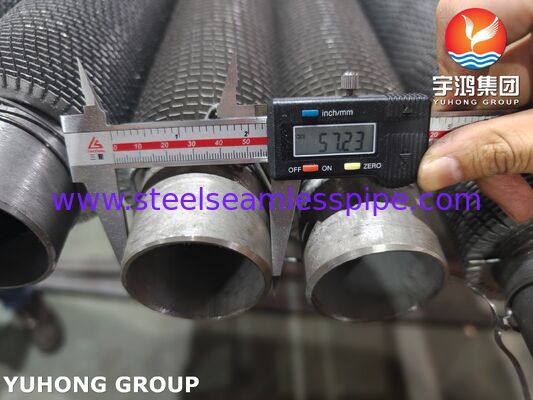

Проверка размеров
- Измерение наружного диаметра трубы
- Проверка толщины стенки
- Проверка длины трубы
- Измерение высоты плавника
- Проверка шага плавника
- Проверка общего диаметра оребрения
Механические испытания
- Испытание на растяжение
- Проверка твердости
- Тест на сплющивание
- Испытание на развальцовку
Неразрушающий контроль (NDT)
- Вихретоковое тестирование (ECT)
- Ультразвуковой контроль (UT)
- Пенетрантное тестирование жидкостью (PT)
- Визуальный осмотр
Проверка качества сварных швов
- Проверка сварного шва ребра с трубой
- Непрерывная проверка сварных швов
- Тестирование целостности облигаций
Испытание давлением
- Гидростатические испытания
- Пневматические испытания по запросу
Преимущества труб с зубчатыми ребрами ASTM A213 TP304
Отличная коррозионная стойкость
Нержавеющая сталь TP304 обеспечивает исключительную устойчивость к окислению, влаге, атмосферной коррозии и многим промышленным технологическим средам.
Повышенная эффективность теплопередачи
Зубчатая геометрия ребер разрушает пограничные слои и улучшает тепловые характеристики по сравнению с конструкциями с простыми ребрами.
Снижение риска загрязнения
Сегментированные края ребер минимизируют скопление пыли и улучшают характеристики самоочистки при работе с газом.
Долгосрочная надежность
Непрерывная сварная конструкция обеспечивает прочное крепление плавников и надежную работу в условиях термоциклирования.
Снижение эксплуатационных расходов
Повышенная эффективность рекуперации тепла способствует снижению расхода топлива и повышению общей производительности установки.
Стандарты качества
Изготовление и контроль могут осуществляться в соответствии с:
- АСТМ А213
- АСМЭ СА213
- ASME Разделы I и VIII
- Требования ТЕМА
- Стандарты EN 10216
- Технические характеристики клиента
- Требования к проверке третьей стороной
Доступные сторонние проверки включают в себя:
- СГС
- ТЮВ
- Бюро Веритас (БВ)
- ДНВ
- АБС
- Регистр Ллойда
Почему стоит выбрать трубы с зубчатыми ребрами ASTM A213 TP304?
Трубы с зубчатыми ребрами ASTM A213 TP304 представляют собой высокоэффективное решение для промышленных систем теплопередачи, требующих коррозионной стойкости, улучшенных тепловых характеристик и долгосрочной эксплуатационной стабильности. Усовершенствованная геометрия зубчатых ребер улучшает рекуперацию тепла, сводя к минимуму загрязнение, что делает их идеальными для теплообменников, экономайзеров, воздухоохладителей и систем рекуперации отходящего тепла, работающих в сложных промышленных условиях. Сочетая проверенную долговечность нержавеющей стали TP304 с оптимизированной технологией ребер, эти трубы обеспечивают превосходную эффективность, надежность и ценность жизненного цикла для современной энергетической и перерабатывающей промышленности.
