ASTM A179 Врезанные ребристые трубы
Высокоэффективные встраиваемые ребристые трубы ASTM A179 (тип G) для промышленных теплообменников

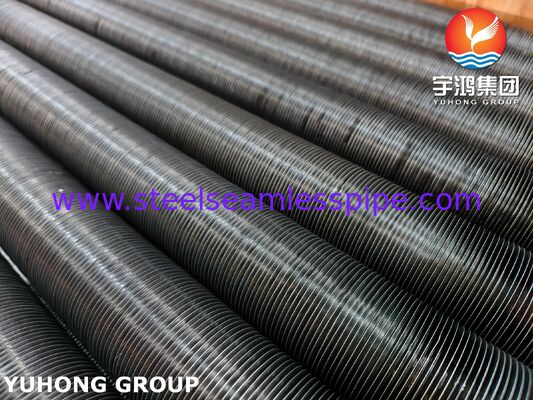

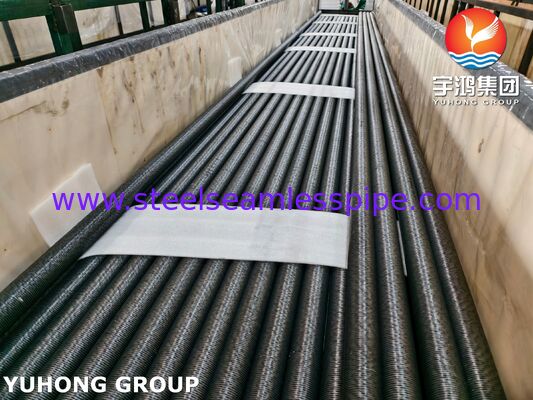

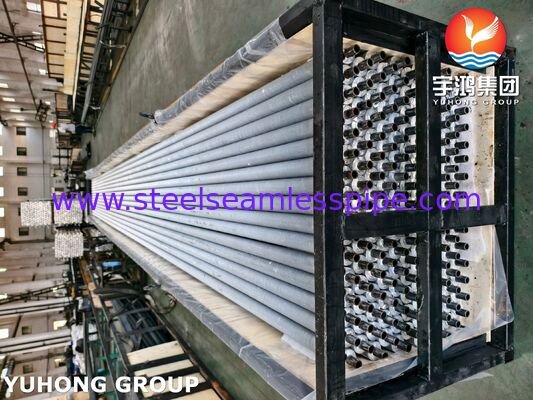

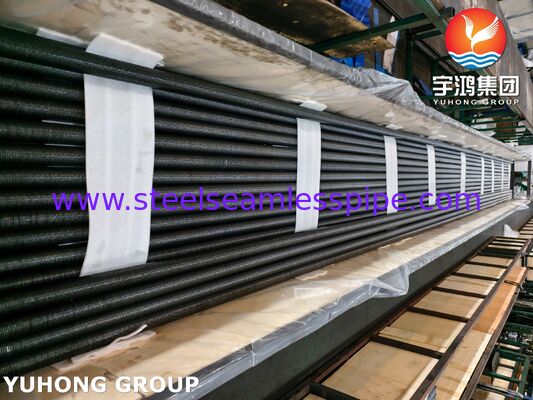

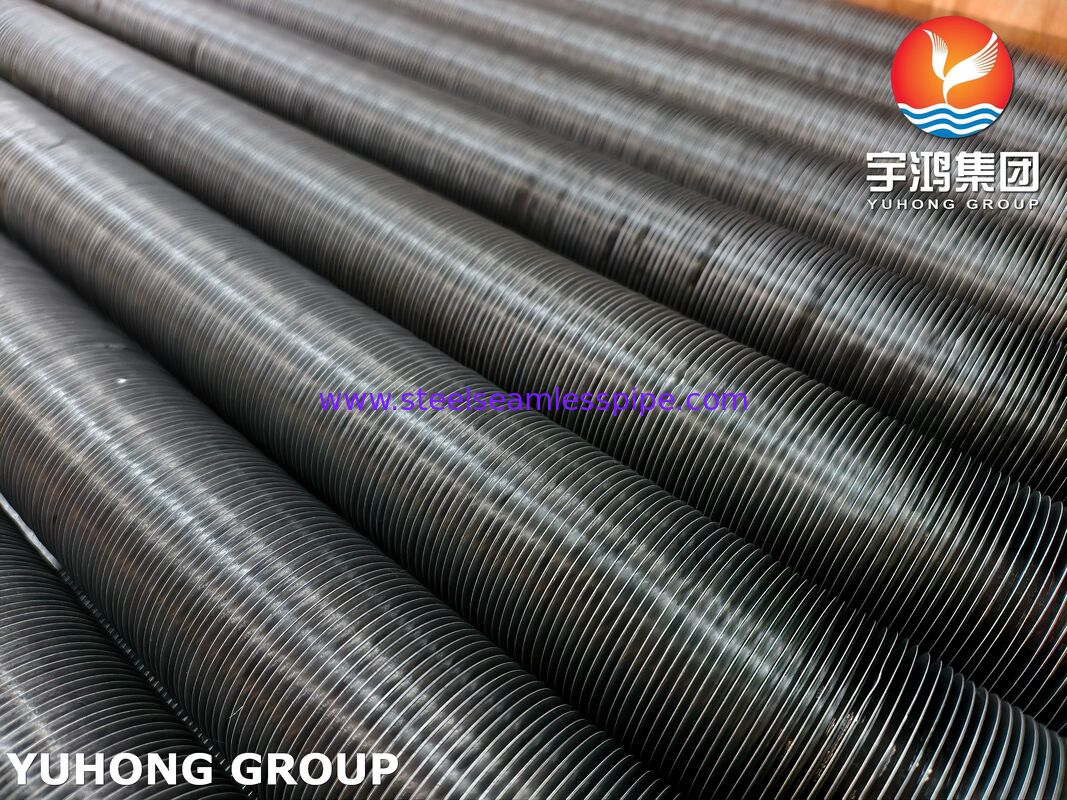

ASTM A179 Встроенные ребристые трубы, также известные какРебристые трубы G-типа, изготавливаются путем механической обработки точной спиральной канавки на внешней поверхности бесшовной трубы из углеродистой стали ASTM A179. Непрерывная полоса ребер механически вставляется в канавку, а материал окружающей трубки накатывается на основание ребра для создания надежного механического соединения. Этот производственный процесс обеспечивает превосходное удержание ребер, эффективную теплопередачу и долгосрочную эксплуатационную надежность.
ASTM A179 — это низкоуглеродистая бесшовная холоднотянутая стальная труба, специально разработанная для теплообменников, конденсаторов и аналогичного теплообменного оборудования. Его превосходная теплопроводность, хорошая формуемость и надежные механические свойства делают его идеальным материалом для изготовления трубок со встроенными ребрами.
Встроенные ребристые трубки значительно увеличивают площадь внешней поверхности теплопередачи, сохраняя при этом превосходную устойчивость к вибрации, термоциклированию и непрерывной промышленной эксплуатации. Они широко используются в производстве электроэнергии, нефтехимической переработке, системах отопления, вентиляции и кондиционирования воздуха, а также в промышленных системах рекуперации тепла.
Особенности продукта
- Изготовлен из бесшовных холоднотянутых труб из углеродистой стали ASTM A179.
- Прецизионно обработанная конструкция плавников G-типа (встроенная)
- Отличная теплопроводность для эффективного теплообмена.
- Прочное механическое соединение между ребром и трубкой
- Высокая устойчивость к ослаблению плавников во время термоциклирования.
- Подходит для промышленных условий эксплуатации при средних температурах.
- Повышенная эффективность оборудования за счет увеличенной площади поверхности.
- Совместим с различными материалами плавников.
- Длительный срок службы и сокращение затрат на техническое обслуживание
- Нестандартные размеры плавников доступны по запросу.
Типичные применения
Встроенные ребристые трубы ASTM A179 широко используются в:
- Кожухотрубные теплообменники
- Теплообменники с воздушным охлаждением
- Конденсаторы пара
- Системы рекуперации отходящего тепла
- Теплообменное оборудование HVAC
- Нефтехимические заводы
- Нефтеперерабатывающие заводы
- Химические перерабатывающие предприятия
- Электростанции
- Системы технологического охлаждения
- Промышленные установки сухого охлаждения
Технические характеристики продукта
| Элемент |
Спецификация |
| Стандарт базовой трубы |
АСТМ А179 |
| Тип трубки |
Бесшовная холоднотянутая низкоуглеродистая сталь |
| Тип плавника |
Встроенный (тип G) |
| Материал ребра |
Алюминий, медь, углеродистая сталь, нержавеющая сталь |
| Метод изготовления |
Механическая канавка |
| Внешний диаметр трубки |
19,05–63,5 мм (3/4–2-1/2 дюйма) |
| Толщина стенки трубки |
1,65–5,0 мм |
| Длина трубки |
До 18 000 мм |
| Высота плавника |
8–16 мм |
| Толщина ребра |
0,30–0,60 мм |
| Плавник |
2,0–6,0 мм |
| Максимальная рекомендуемая температура эксплуатации |
Примерно до 400°C (в зависимости от материала ребер и условий эксплуатации) |
Доступны нестандартные размеры, конфигурации ребер и материалы для удовлетворения конкретных требований проекта.
Химический состав ASTM A179
| Элемент |
Состав (%) |
| Углерод (С) |
≤0,06 |
| Марганец (Mn) |
0,27–0,63 |
| Фосфор (Р) |
≤0,035 |
| Сера (S) |
≤0,035 |
Низкое содержание углерода обеспечивает превосходную свариваемость, пластичность и теплопроводность при теплопередаче.
Механические свойства
| Свойство |
Ценить |
| Предел прочности |
≥325 МПа |
| Предел текучести |
≥180 МПа |
| Удлинение |
≥35% |
| Твердость |
≤72 HRB (приблизительно ≤137 HB) |
Эти свойства позволяют встроенным ребристым трубкам ASTM A179 обеспечивать надежную работу в системах теплообмена низкого и среднего давления.
Проверка и тестирование
Каждую встроенную ребристую трубку ASTM A179 можно проверить в соответствии с требованиями к качеству ASTM, ASME и конкретными заказчиками.
Типичные процедуры проверки включают в себя:
- Обзор сертификации сырья
- Анализ химического состава
- Испытание механических свойств
- Проверка размеров труб
- Измерение высоты и шага плавников
- Проверка глубины канавки
- Проверка целостности соединения ребер
- Гидростатическое испытание давлением
- Вихретоковое тестирование
- Ультразвуковой контроль (УЗК)
- Испытание на утечку воздуха (по запросу)
- Положительная идентификация материала (PMI) (опционально)
- Визуальный осмотр поверхности
- Измерение прямолинейности
- Окончательная упаковка и проверка качества
По запросу проводятся сторонние проверки, проводимые SGS, TÜV, BV, DNV, Intertek или инспекционными агентствами, назначенными заказчиком.
Преимущества встраиваемых ребристых трубок ASTM A179
Технология встроенных ребер обеспечивает превосходный баланс между тепловой эффективностью и механической прочностью. Полоса ребер надежно фиксируется в обработанной канавке, сводя к минимуму возможность отделения ребер даже при длительном термическом расширении и сжатии.
По сравнению с простыми трубками, встраиваемые ребристые трубы ASTM A179 обеспечивают значительно большую площадь внешней теплопередачи, что позволяет разработчикам оборудования уменьшить размер теплообменника и одновременно повысить тепловые характеристики. Их превосходная теплопроводность в сочетании с надежной механической прочностью делает их экономически эффективным решением для широкого спектра промышленных применений в области теплопередачи.
Почему стоит выбрать наши ребристые трубы со встроенными ребрами ASTM A179?
- Бесшовные базовые трубы из углеродистой стали премиум-класса ASTM A179
- Прецизионная технология оребрения с ЧПУ для стабильного качества
- Строгое производство в соответствии со стандартами ASTM и ASME.
- Превосходная прочность соединения ребер с трубкой
- Комплексный контроль и полная отслеживаемость материалов
- Доступны нестандартная геометрия ребер и размеры трубок.
- Возможности OEM и проектного производства
- Экспортная упаковка для международных перевозок.
- Быстрые сроки производства и надежная техническая поддержка
Наши встроенные ребристые трубы ASTM A179 разработаны для максимизации эффективности теплопередачи при сохранении долгосрочной механической целостности. Благодаря прецизионному производству, строгому контролю качества и настраиваемым конфигурациям они являются идеальным выбором для теплообменников, экономайзеров, конденсаторов и других промышленных тепловых систем, требующих надежной и эффективной работы.
