Встроенные трубки для конденсаторов воздухоохладителей (GOST 550-2020 + AL1060)
Обзор продукции
Встроенные трубки для конденсаторов воздухоохладителейявляются высокопроизводительными теплопередающими компонентами, предназначенными длясистемы конденсатора с воздушным охлаждением (ACC)и крупномасштабных промышленных холодильных приложениях.ГОСТ 550-2020 трубка из углеродистой стали в сочетании с алюминиевыми встроенными плавниками AL1060, эти трубы обеспечивают отличную теплопроводность, механическую прочность и долгосрочную коррозионную стойкость.
Структура встроенного плавника производится путем обработки спиральных канавок во внешнюю поверхность стальной трубы и прочного внедрения алюминиевых плавников в канавки.Этот механический метод скрепления создает прочное соединение плавника с трубкой, обеспечивая эффективную теплопередачу даже при высоких вибрациях, тепловых циклах и условиях работы на открытом воздухе.
Эти трубки с плавниками широко применяются вэлектростанции, нефтехимические установки, нефтеперерабатывающие заводы, заводы по переработке природного газа и промышленные системы конденсации пара, где необходимы надежная теплоотталкивающая производительность и длительный срок службы.
Особенности и преимущества продукта
1. Высокая тепловая эффективность
Алюминиевые плавники AL1060 обеспечивают отличную теплопроводность, значительно увеличивая внешнюю площадь теплопередачи по сравнению с голыми трубками.Увеличенная площадь поверхности повышает эффективность теплопередачи на воздушной стороне, что позволяет создавать компактные конденсаторы.
2Сильная механическая связь между плавником и трубой
Встроенный процесс изготовления плавника создает тесное механическое соединение между алюминиевым плавником и стальной трубкой, что предотвращает ослабление плавника при колебаниях температуры, вибрации,и долгосрочная эксплуатация.
3Отличная стойкость к коррозии на открытом воздухе
Алюминиевые плавники естественным образом образуют защитный слой оксида, обеспечивающий устойчивость к атмосферной коррозии.Стальная труба ГОСТ 550-2020 обеспечивает надежную способность нести давление для конденсатора.
4Подходит для суровой промышленной среды.
Встроенные трубки с крыльями особенно подходят для конденсаторов с воздушным охлаждением, подверженных:
- Высокие температуры окружающей среды
- Пыль и промышленная атмосфера
- Постоянные вибрации
- Большие температурные колебания
Производственный процесс
-
Подготовка основной трубы
- ГОСТ 550-2020 трубы из углеродистой стали проверяются и очищаются поверхностью.
- Размеры труб и качество поверхности проверяются перед выпрямлением.
-
Обработка канавок
- Свинцовые канавки точно обрабатываются на внешней поверхности трубы.
- Глубина и высота канавок контролируются для обеспечения надлежащей вставки алюминиевых плавников.
-
Алюминиевая встраиваемая крылья
- Алюминиевые ленты AL1060 заворачиваются в канавы под контролируемым напряжением.
- Материал трубки механически расширяется вокруг корня плавника, чтобы обеспечить безопасное соединение.
-
Окончательная обработка
- Размерная проверка
- Проверка качества поверхности
- Испытание гидравлического давления
- Конечная проверка качества
Общие спецификации
| Положение |
Спецификационный диапазон |
| Материал базовой трубы |
ГОСТ 550-2020 Углеродистая сталь |
| Материал плавников |
AL1060 Алюминий |
| Тип трубы |
Бесшовная стальная трубка |
| Тип производства |
Встроенная / выщелоченная L-foot Mechanical Bonded Fin Tube |
| Внешний диаметр трубы |
250,4 мм 76,2 мм |
| Толщина стенки трубы |
20,0 мм 8,0 мм |
| Длина трубы |
3,000 мм 18 000 мм |
| Высота плавника |
8 мм 20 мм |
| Толщина плавника |
0.2 мм 0.5 мм |
| Плечевая высота |
20,0 мм 5,0 мм |
| Максимальная рабочая температура |
До приблизительно 300°C (в зависимости от условий проектирования) |
Размеры на заказ доступны в соответствии с чертежами заказчика и требованиями конденсатора.
Типичные применения
Продукты, изготовленные из:Материалы ГОСТ 550-2020 + AL1060обычно используются в:
- Конденсаторы с воздушным охлаждением
- Системы конденсаторов паровых турбин
- Электростанции
- Установки охлаждения нефтехимических процессов
- Системы рекуперации тепла в нефтеперерабатывающих заводах
- Установки по переработке природного газа
- Промышленные системы охлаждения
- Оборудование для больших теплообменников
Методы проверки и испытаний
Для обеспечения надежности и соответствия требованиям промышленного теплообменника встроенные трубки подвергаются комплексной инспекции.
1Инспекция сырья
- Проверка сертификатов материалов (МТС)
- Анализ химического состава
- Испытания механических свойств
- Размерная проверка
2Испытание базовой трубки
- Ультразвуковое испытание (УТ)
- Исследование водоворота (ECT)
- Испытание гидравлического давления
- Визуальный осмотр поверхности
3Инспекция качества финального бонда
- Исследование склеивания плавника с трубкой

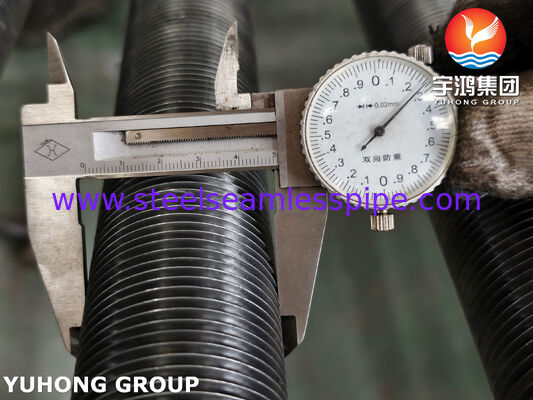

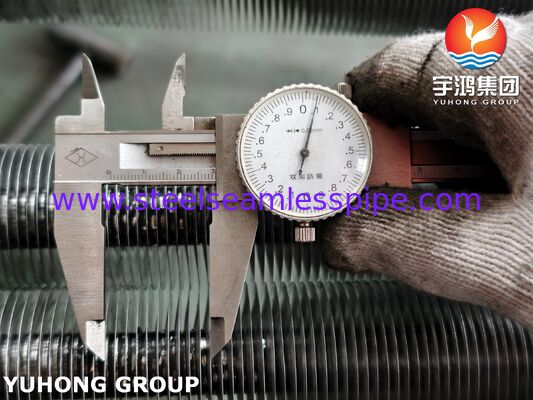

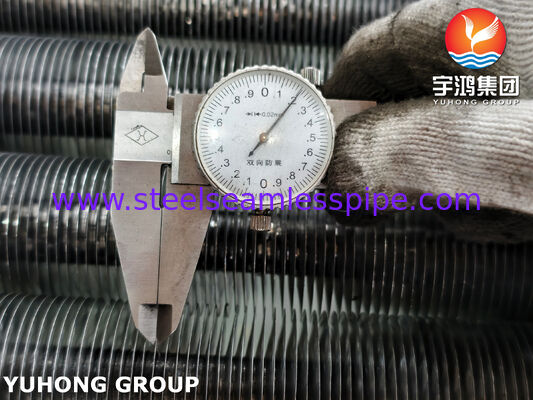

- Измерение высоты плавника и наклона
- Проверка прочности оттягивания
- Проверка поверхностных дефектов
4Заключительная проверка.
- Измерение наружного диаметра
- Проверка толщины стены
- Проверка прямоты труб
- Проверка длины

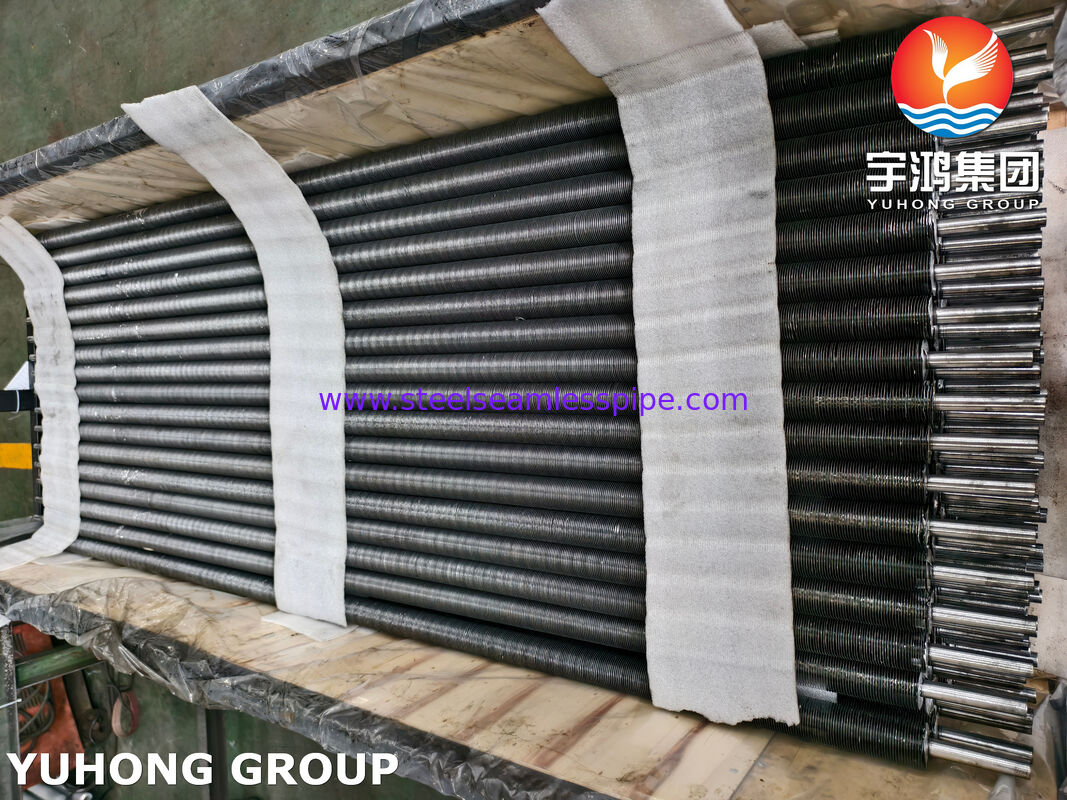

- Проверка упаковки
Химический состав
ГОСТ 550-2020 Основная труба из углеродистой стали (типичная)
| Элемент |
Типичное содержание (%) |
| Углерод (С) |
≤ 0.25 |
| Кремний (Si) |
0.17 ¢ 0.37 |
| Манган (Mn) |
0.35 ¢ 0.80 |
| Фосфор (P) |
≤ 0.035 |
| Сера (S) |
≤ 0.035 |
| Железо (Fe) |
Баланс |
Химический состав может варьироваться в зависимости от конкретного класса стали GOST, указанного заказчиком.
AL1060 Алюминиевый материал для крыльев
| Элемент |
Типичное содержание (%) |
| Алюминий (Al) |
≥ 99.60 |
| Кремний (Si) |
≤ 0.25 |
| Железо (Fe) |
≤ 0.35 |
| Медь (Cu) |
≤ 0.05 |
| Манган (Mn) |
≤ 0.03 |
| Магний (Mg) |
≤ 0.03 |
| Цинк (Zn) |
≤ 0.05 |
Механические свойства
ГОСТ 550-2020 Стальная труба (типичная)
| Недвижимость |
Требование |
| Прочность на растяжение |
370 500 МПа |
| Сила урожая |
≥ 215 МПа |
| Удлинение |
≥ 20% |
| Твердость |
В соответствии с применимыми требованиями к классу |
AL1060 Алюминиевый материал для крыльев
| Недвижимость |
Типичная стоимость |
| Прочность на растяжение |
70 130 МПа |
| Сила урожая |
20 ¢ 80 МПа |
| Удлинение |
≥ 20% |
| Плотность |
20,70 г/см3 |
| Теплопроводность |
Приблизительно 230 Вт/м·К |
Почему выбирают наши встроенные трубки?
- Произведено в соответствии с международными требованиями отрасли теплообменников
- Надежная производительность стальных труб GOST 550-2020
- Алюминиевые плавники высокой проводимости AL1060
- Сильное механическое связывание плавника с трубкой
- Подходит для применения в конденсаторах с высокой емкостью воздушного охлаждения
- Строгий контроль на протяжении всего производства
- Размеры, доступные для подрядчиков EPC и производителей теплообменников OEM
