АСТМ A179 Тип G встроенная трубка с крыльями - Алюминиевые крыльца для теплообменников

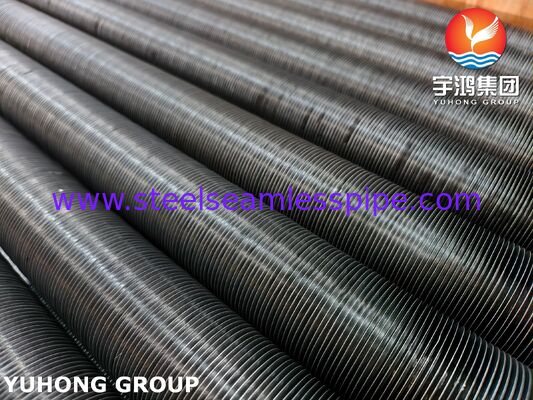

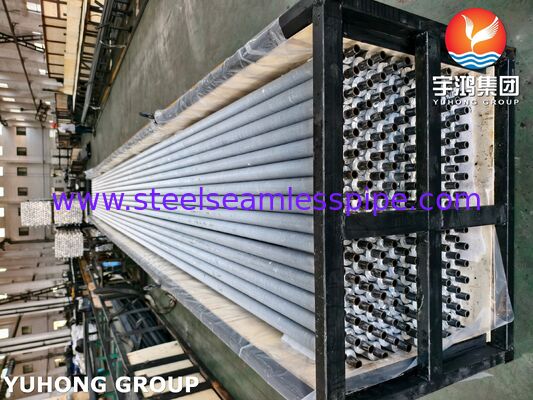

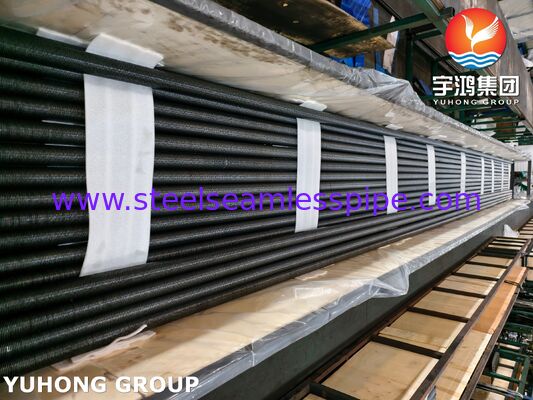

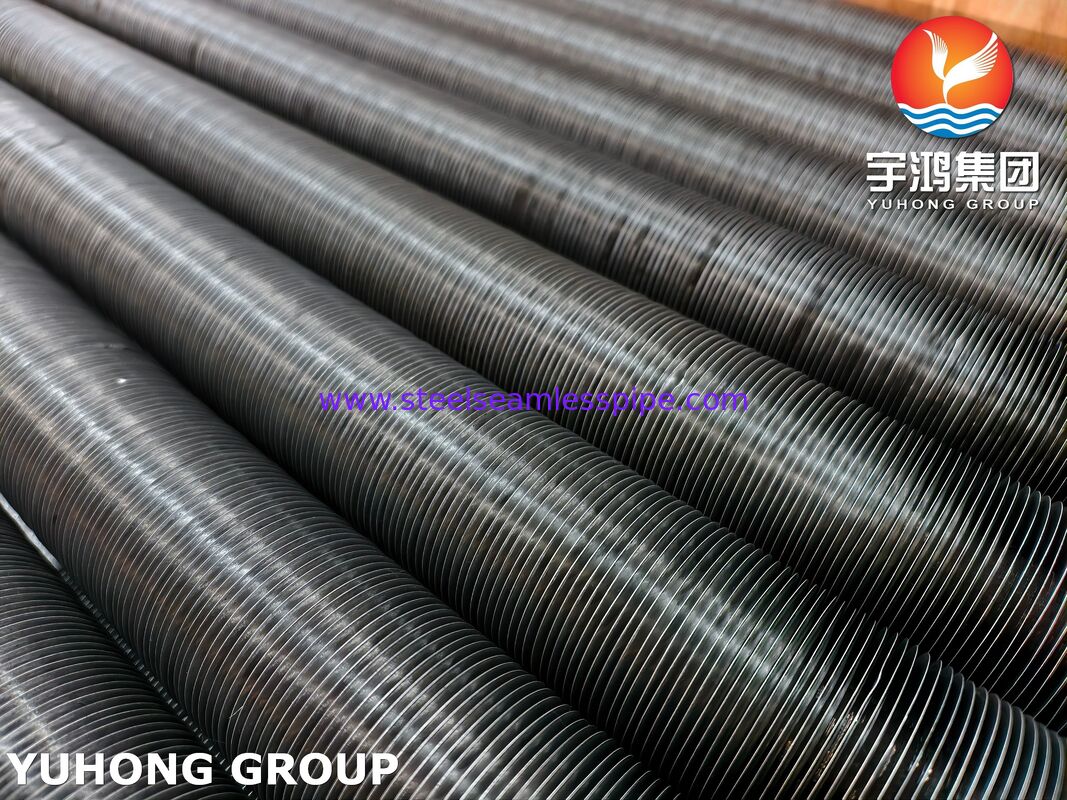

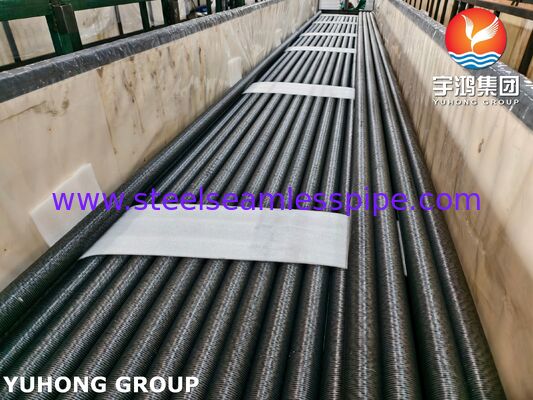

ASTM A179 Встроенные алюминиевые ребристые трубы типа G (базовая труба A179 + алюминиевые ребра)

Введение продукта

Встроенные ребристые трубы (тип G) представляют собой высокоэффективные компоненты теплопередачи, широко используемые в теплообменниках с воздушным охлаждением и других промышленных тепловых системах. Изготовленные из бесшовной холоднотянутой низкоуглеродистой стали ASTM A179/SA179 в качестве базовой трубы и алюминиевых ребер с высокой проводимостью (обычно AL1060 или AL1100), механически встроенных в спиральные канавки на поверхности трубы, эти трубы значительно увеличивают площадь поверхности теплообмена, сохраняя при этом превосходный тепловой контакт и механическую целостность.

Конструкция типа G (встроенная) обеспечивает превосходное удержание ребер при высоких температурах и термоциклировании по сравнению с обернутыми или сварными альтернативами, что делает ее идеальной для сложных промышленных условий с рабочей температурой до 400 °C (752 °F).

Характеристики материала продукта

• Материал базовой трубы: Бесшовная холоднотянутая низкоуглеродистая сталь ASTM A179/ASME SA179.
• Материал ребер: алюминиевый сплав 1060/1100 (высокая чистота для оптимальной теплопроводности)
• Тип плавника: встроенные спиральные плавники типа G

Структура ребристых труб и процесс производства

Встроенная оребренная труба (тип G) состоит из трех основных элементов:

• Базовая труба: Бесшовная труба из углеродистой стали ASTM A179, обеспечивающая структурную прочность и устойчивость к давлению.
• Ребра: алюминиевая полоса, намотанная по спирали и зафиксированная в трубке.
• Процесс заделки: в базовой трубке вытачивается точная спиральная канавка (глубиной примерно 0,25–0,40 мм). Полоса алюминиевого ребра наматывается в паз под контролируемым усилием. Затем плечи канавок скатываются по основанию ребра, создавая прочную механическую блокировку за счет заполнения материалом базовой трубы. Это приводит к превосходной прочности соединения (обычно тяговое усилие ≥70 Н) и низкому термическому контактному сопротивлению.

Этот процесс гарантирует, что ребра останутся прочно прикрепленными даже в условиях вибрации, теплового расширения и высоких температур.

Химический состав

Базовая трубка – ASTM A179

Материал плавников – алюминий 1060.

Габаритные характеристики и допуски

Типичные диапазоны (нестандартные размеры доступны по запросу):

Оголенные концы обычно предоставляются для сварки/сборки, а на открытые участки можно нанести защиту поверхности (металлизированное покрытие цинком или алюминием).

Преимущества производительности

• Превосходное удержание плавников: механическая вставка гарантирует, что плавники остаются в безопасности при температуре до 400 ° C, предотвращая ослабление в результате термоциклирования или вибрации.
• Высокая эффективность теплопередачи: низкое контактное сопротивление и большая площадь поверхности (ребра увеличивают эффективную площадь в 3–10 раз).
• Превосходная долговечность: прочное механическое соединение (сила тяги ≥70 Н) и коррозионная стойкость алюминиевых ребер.
• Экономичность: надежная работа при меньших затратах, чем у экструдированных ребер, во многих высокотемпературных применениях.
• Хорошая защита от обрастания: гладкий профиль ребер уменьшает накопление пыли.
• Широкий температурный диапазон: подходит для непрерывной работы от низких до высоких температур (макс. ~400°C).

Приложения

Встраиваемые алюминиевые ребристые трубы ASTM A179 типа G широко используются в:

• Нефтехимическая и нефтеперерабатывающая промышленность: теплообменники с воздушным охлаждением (ACHE), конденсаторы и технологические охладители.
• Производство электроэнергии: котлы, экономайзеры, системы рекуперации отработанного тепла и конденсаторы пара на тепловых, атомных и геотермальных станциях.
• Химическая обработка: испарители, нагреватели и охладители, работающие с агрессивными или высокотемпературными средами.
• HVAC и холодильное оборудование: Крупногабаритные воздухоохладители, осушители и установки рекуперации тепла.
• Нефть и газ: очистка газа, компрессионные охладители и трубопроводные теплообменники.
• Другие отрасли: Металлургия, пищевая промышленность и морское судоходство, требующее эффективной передачи тепла из воздуха в жидкость.

Почему выбирают нас – наши преимущества и опыт

Имея многолетний опыт профессионального производителя,Являясь экспортером оребренных труб, мы специализируемся на ребристых трубах типа G по стандарту ASTM A179 и поставили тысячи тонн клиентам на Ближнем Востоке, в Юго-Восточной Азии, Европе и Северной Америке.

• Строгий контроль качества: полное соответствие стандартам ASTM, ASME и API 661. Внутренние испытания включают проверку размеров, испытания на прочность соединения, гидростатические испытания и вихретоковый контроль.
• Возможность индивидуальной настройки: мы производим в соответствии с чертежами и спецификациями клиента, с гибкой длиной, плотностью ребер и конфигурацией голого конца.
• Надежная цепочка поставок. Стабильные источники сырья (трубы A179 и алюминий высокой чистоты) обеспечивают стабильное качество и своевременную доставку.
• Конкурентоспособные цены и обслуживание: прямые заводские цены с профессиональной технической поддержкой, документацией на английском языке и послепродажным обслуживанием.
• Проверенная репутация: Наша продукция широко известна на нефтехимических проектах и ​​электростанциях благодаря своей долговечности и производительности.

Нужны ли вам стандартные или полностью изготовленные по индивидуальному заказу встраиваемые оребренные трубы A179 + AL, мы являемся вашим надежным партнером в области высококачественных теплообменников. Свяжитесь с нами сегодня для получения конкурентоспособного предложения или технической консультации!
