ASTM A335 P22 Трубы с шипованными ребрами
Обзор продукта
Ребристые трубы с шипами ASTM A335 P22 представляют собой компоненты теплопередачи из легированной стали премиум-класса, специально разработанные для работы при высоких температурах и высоких давлениях. Эти трубы, изготовленные из бесшовной ферритной легированной стали ASTM A335 класса P22, оснащены прочными шпильками, которые равномерно приварены контактной сваркой по поверхности трубы, что значительно увеличивает эффективную площадь теплопередачи, сохраняя при этом превосходную механическую целостность.
Хромомолибденовая композиция стали P22 обеспечивает превосходную стойкость к окислению, предел ползучести и работоспособность при повышенных температурах, что делает эти шипованные трубы идеальным выбором для тяжелых условий эксплуатации, где обычные оребренные трубы могут подвергаться эрозии или загрязнению.
Шипованные ребристые трубы широко устанавливаются в котлах, пламенных нагревателях, установках рекуперации отходящего тепла, нефтехимических печах, котлах с псевдоожиженным слоем, мусоросжигательных заводах и технологических нагревателях нефтеперерабатывающих заводов, где надежность и длительный срок службы имеют важное значение.
Функции
- Изготовлен из бесшовной легированной стали ASTM A335 класса P22.
- Превосходное сопротивление ползучести при повышенных температурах
- Высокая стойкость к окислению и накипи
- Превосходные характеристики термической усталости
- Приварка шпилек обеспечивает исключительную механическую прочность.
- Превосходная стойкость к эрозии в средах с грязным газом.
- Подходит для суровых термоциклических применений.
- Увеличенный срок службы при меньшем техническом обслуживании
- Улучшенная эффективность теплопередачи
- Предназначен для непрерывной работы при высоких температурах.
Типичные применения
Трубы с шипованными ребрами ASTM A335 P22 широко используются в:
- Обжиговые обогреватели
- Котлы-утилизаторы тепла (WHRB)
- Нефтехимические печи
- Котлы с кипящим слоем (CFB и BFB)
- Обогреватели для нефтеперерабатывающих заводов
- Паровые котлы
- Экономайзеры
- Парогенераторы с рекуперацией тепла (HRSG)
- Установки рекуперации серы
- Термальные масляные обогреватели
- Цементные заводы
- Электростанции
Производственный процесс
Трубы с шипованными ребрами производятся с помощью автоматизированного процесса контактной сварки, при котором отдельные стальные шпильки привариваются на внешнюю поверхность бесшовной трубы P22.
Этапы изготовления включают в себя:
- Проверка сырья
- Резка труб и подготовка концов
- Автоматическая приварка шпилек
- Проверка целостности сварного шва
- Проверка прямолинейности
- Измерение размеров
- Термическая обработка (если указано)
- Очистка поверхности
- Окончательная проверка
- Защитная упаковка
Готовый продукт обеспечивает превосходную прочность соединения и равномерное распределение шипов, что обеспечивает равномерную теплопередачу.
Стандартный размерный ряд
Следующие размеры представляют собой общие производственные возможности.
Базовая трубка
| Элемент |
Диапазон |
| Внешний диаметр |
25,4–219,1 мм (1–8 дюймов) |
| Толщина стены |
2,5 мм – 18 мм |
| Длина трубки |
До 18 000 мм |
| Стандарт материала |
ASTM A335, класс P22 |
| Производство |
Бесшовный |
Размеры шпильки
| Элемент |
Типичный диапазон |
| Диаметр шпильки |
6 мм – 15 мм |
| Высота шпильки |
10 мм – 35 мм |
| Стад шаг |
8 мм – 30 мм |
| Материал шпильки |
Углеродистая сталь/легированная сталь (в зависимости от условий эксплуатации) |
Возможны нестандартные размеры в соответствии со спецификациями проекта.
ASTM A335 P22 Химический состав
| Элемент |
Состав (%) |
| Углерод (С) |
0,05–0,15 |
| Марганец (Mn) |
0,30–0,60 |
| Кремний (Si) |
Макс 0,50 |
| Фосфор (Р) |
Макс 0,025 |
| Сера (S) |
Макс 0,025 |
| Хром (Cr) |
1,90–2,60 |
| Молибден (Мо) |
0,87–1,13 |
ASTM A335 P22 Механические свойства
| Свойство |
Ценить |
| Предел прочности |
≥415 МПа |
| Предел текучести |
≥205 МПа |
| Удлинение |
≥30% |
| Твердость |
Согласно требованиям ASTM A335. |
| Рабочая температура |
Примерно до 600°C (зависит от применения) |
Хром-молибденовый сплав обеспечивает превосходное долговременное сопротивление ползучести при повышенных рабочих температурах.
Проверка и тестирование
Каждая партия труб с шипованными ребрами ASTM A335 P22 может пройти комплексную проверку качества на предмет соответствия спецификациям заказчика и международным стандартам.
Типичные методы проверки включают в себя:
Проверка сырья
- Идентификация материала
- Проверка сертификата заводских испытаний (MTC)
- PMI (Положительная идентификация материала)

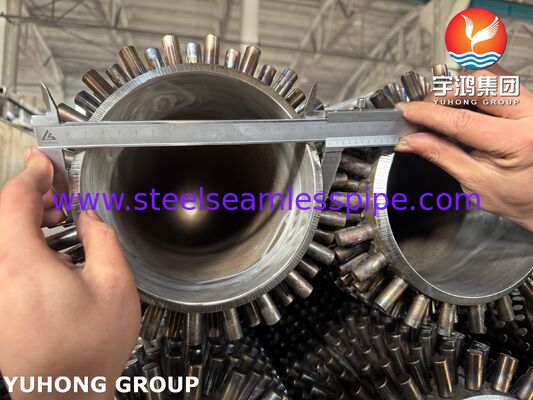

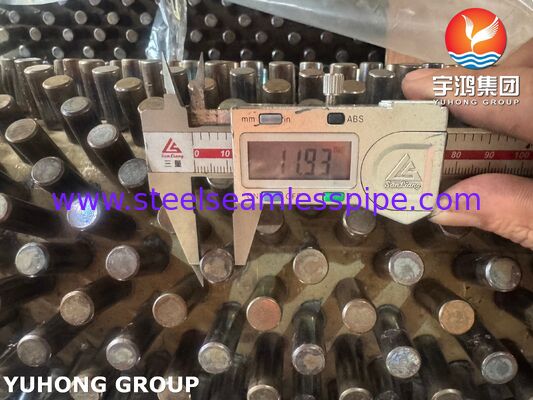

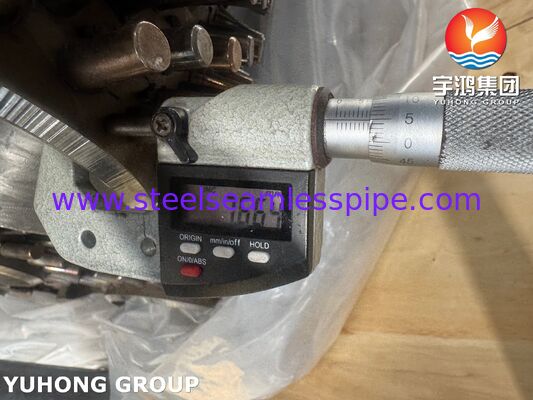

Проверка размеров
- Внешний диаметр
- Толщина стенки
- Длина трубки
- Расстояние между шпильками
- Высота шпильки
- Выравнивание шпилек
- Измерение прямолинейности
Механические испытания
- Испытание на растяжение
- Тест на сплющивание
- Испытание на твердость
- Испытание на изгиб (при необходимости)
Неразрушающий контроль (NDT)
- Гидростатические испытания
- Вихретоковый тест
- Ультразвуковой контроль (UT)
- Магнитопорошковый контроль (MPI)
- Капиллярный контроль (PT) приварных шпилек
- Визуальный контроль сварных швов шпилек
Проверка качества сварных швов
- Проверка целостности сварного шва
- Испытание шпильки на отрыв (если указано)
- Проверка параметров сварки
Осмотр поверхности
- Проверка качества поверхности
- Проверка окисления
- Обнаружение дефектов
- Проверка упаковки
Преимущества ребристых трубок с шипами ASTM A335 P22
По сравнению с обычными гладкими трубками, трубы с шипованными ребрами P22 обеспечивают:
- Увеличенная внешняя поверхность теплопередачи
- Более высокий тепловой КПД
- Отличная устойчивость к тепловому удару
- Выдающиеся характеристики в потоках абразивного газа
- Уменьшенное накопление золы по сравнению со сплошными ребрами
- Снижение затрат на техническое обслуживание
- Более длительный срок эксплуатации
- Надежная работа при высоком давлении и температуре
- Отличная устойчивость к деформации ползучести.
- Повышенная эффективность котла и печи.
Гарантия качества
Наши ребристые трубы с шипами ASTM A335 P22 производятся в соответствии со строгой системой управления качеством, чтобы гарантировать стабильные характеристики и надежность продукции. Производство и проверка могут осуществляться в соответствии с международными стандартами и требованиями проекта заказчика. Отслеживание материалов, контроль качества сварки и комплексные испытания поддерживаются на протяжении всего производственного процесса, что позволяет создавать продукцию, подходящую для требовательных промышленных применений.

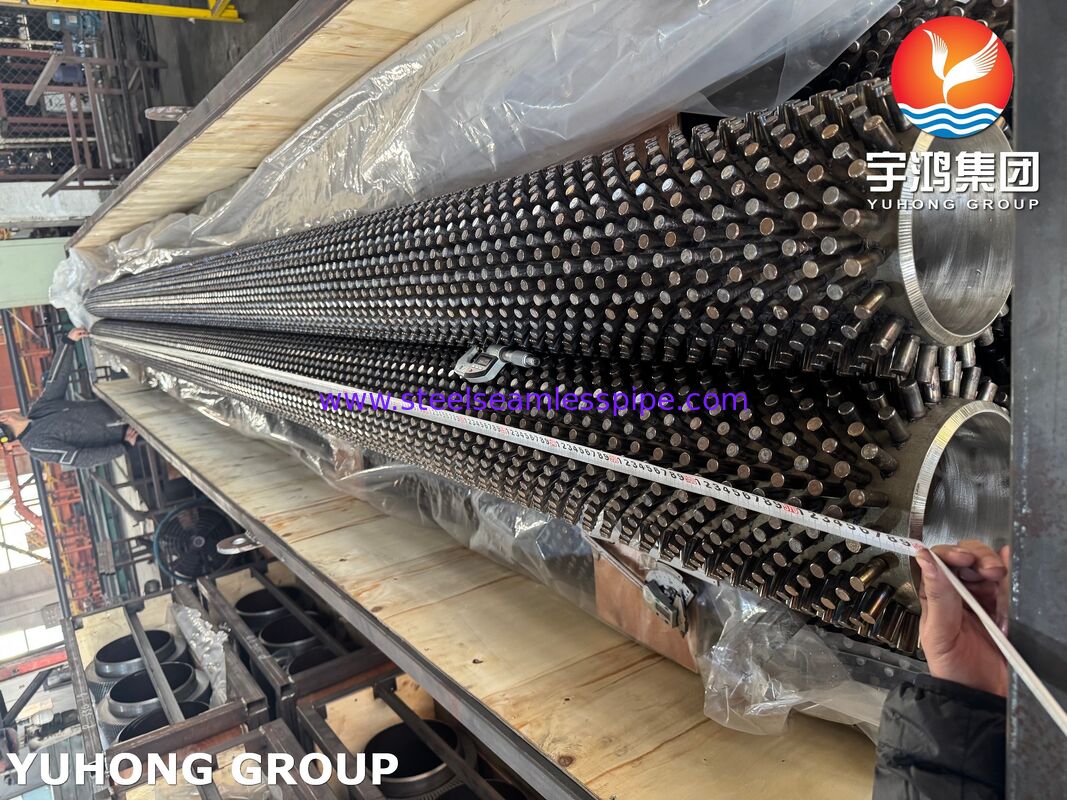

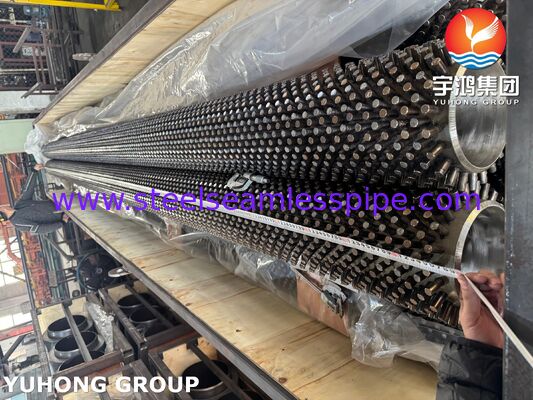

Упаковка и доставка
Продукция тщательно упаковывается для предотвращения механических повреждений и коррозии при транспортировке.
Варианты упаковки включают в себя:
- Комплекты стального каркаса
- Деревянные ящики
- Экспортная мореходная упаковка
- Пластиковые торцевые заглушки
- Влагостойкая упаковка
- Индивидуальная упаковка по запросу
Почему стоит выбрать наши ребристые трубы с шипами ASTM A335 P22?
- Опытный производитель промышленных решений из оребренных труб.
- Современное автоматизированное оборудование для сварки шпилек
- Строгий контроль качества на протяжении всего производства
- Изготовление на заказ по спецификациям проекта
- Экспертиза материалов из жаропрочных сплавов
- Комплексные услуги по проверке и тестированию
- Надежная доставка по всему миру
- Техническая поддержка по теплообменникам, котлам и пламенным обогревателям
Наши ребристые трубы с шипами ASTM A335 P22 разработаны для обеспечения надежной теплопередачи, превосходной устойчивости к высокотемпературным условиям эксплуатации и продления срока службы оборудования в энергетике, нефтехимии, нефтепереработке и промышленном отоплении.
