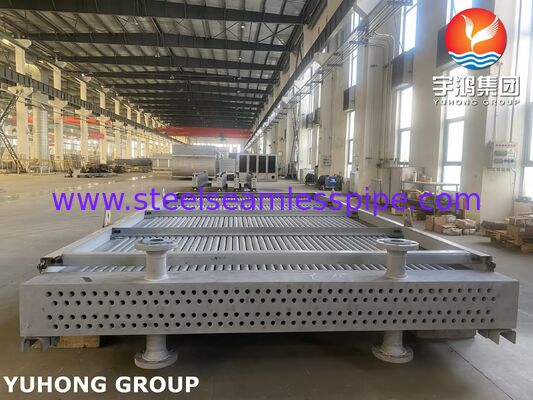

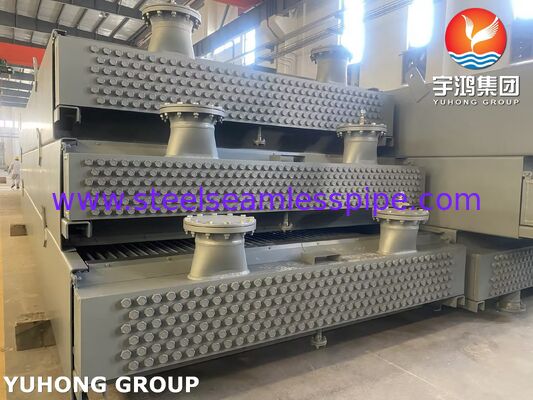

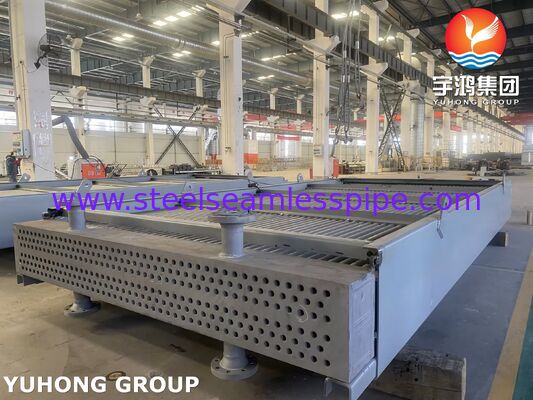

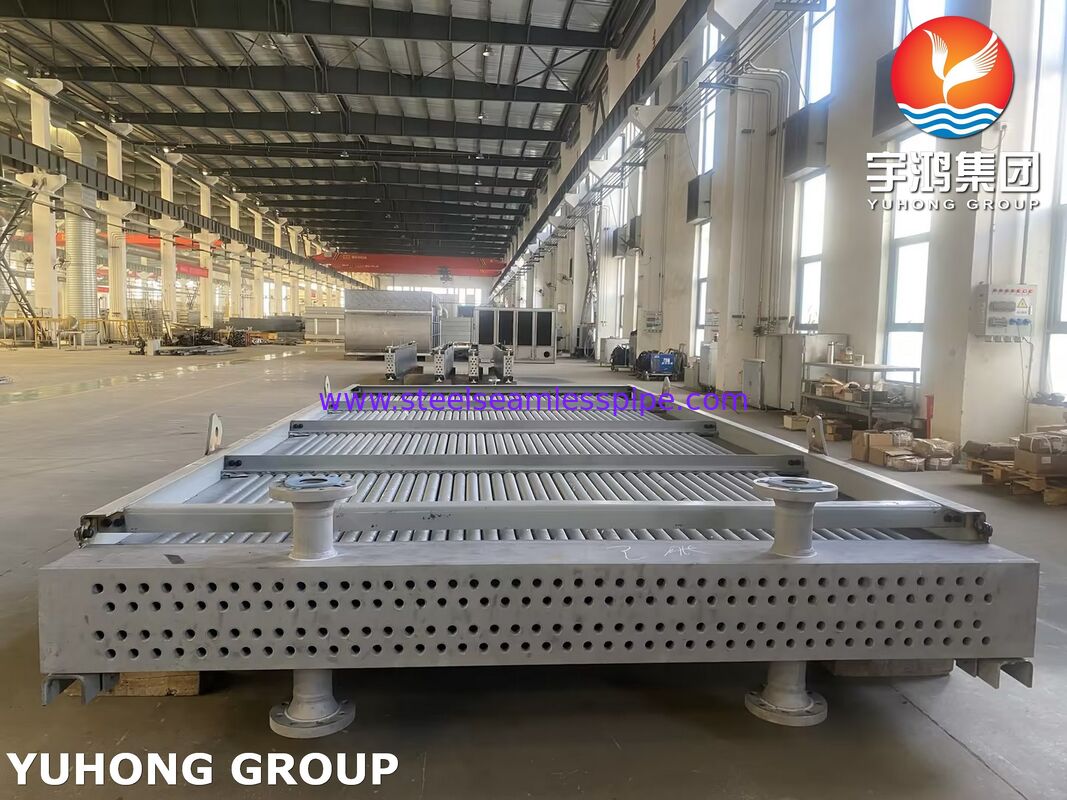

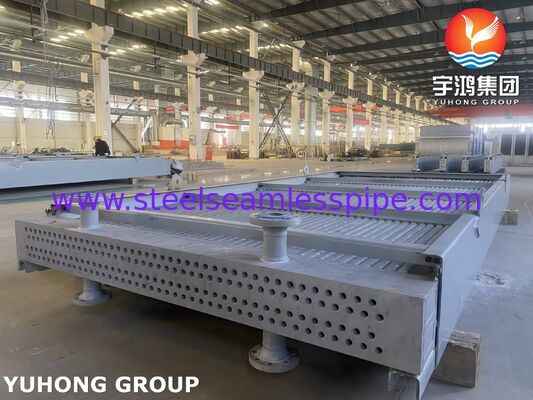

API 661 Индуцированный проект АСТМ A214 Алюминиевая трубка для нефтегазовой нефтепереработки

АПИ 661 Индуцированный воздухоохладитель ASTM A214 Tube Aluminum Finдля нефти и газа

Рафинерия

Проектировано строго согласноAPI 661иASME Раздел VIII, Дивизия 1стандарты, это тяжелое заданиеохладитель воздухаСпециально разработан как идентичная, полностью взаимозаменяемая замена охлаждающей схемы смазочного масла турбины 390 (Tag: 390EA04).Индуцированный воздухоохладительКонфигурация, эта промышленнаяохладитель воздухаобрабатывает надежное тепловое охлаждение смазочных жидкостей при проектном давлении 15 бар и температуре 100 °C, обеспечивая оптимальноеохладитель воздухабезопасность эксплуатации нефтеперерабатывающих заводов и нефтехимических очистных сооружений.

• Ядро воздухоохладителя труб:
  • Трубки для охлаждения воздуха:180 штук Φ38,1 мм (1-1/2")ASTM A214из высокоточного сварного углеродистого сталиохладитель воздухатрубки.Строго сконструировано с использованием точных теплообменных труб для обеспечения высокого давления, избегая коммерческих промышленных труб.
  • Алюминиевые плавники для охлаждения воздуха:433 плавника на метр с толщиной 0,016 ", обеспечивая массивныеохладитель воздухаплощадь теплового рассеяния.
• Заголовок воздухоохладителя и сборка мультипликатора:
  • Лист трубы воздухоохладителя:С высокой прочностьюASTM A516 Gr. 60пластина из углеродистой стали дляохладитель воздухастроительство, высокоточная обработка.
  • Фланцы воздухоохладителя:8-дюймовые 150 RF фланцы для сварки шеи, соответствующиеASTM A105дляохладитель воздухасоединения трубопроводов процесса ввода/вывода.
  • Пробки воздухоохладителя:ПремияASTM A105конические винтовые пробки с прочнымиМягкое железоуплотнители для надежныхохладитель воздухаДоступ к инспекции.

• Точная механическая охладитель воздуха расширение трубы:Все 180 труб ASTM A214 проходят контролируемый механический процесс расширения (Мандринаж) внутри ASTM A516 Gr.60 трубки для создания высокопрочной, герметичнойохладитель воздухасоединение способное противостоять сильному напряжению теплового цикла.
• Строгое соединение с крыльями воздухоохладителей:Специализированная технология выпрямления обеспечивает плотное сцеплениеАлюминиевые плавникина стальохладитель воздухаЭто поддерживает структурную жесткость на точном уровне 433 плавника/м, обеспечивая оптимальную защитуохладитель воздухаэффективность теплового контакта и предотвращение деградации в суровой пустынной среде.
• Усовершенствованная геометрия многопроходного воздухоохладителя:Конфигурация с12-проходной внутренний разделиспользуя формованные баффлы для максимизации скорости жидкости, улучшенияохладитель воздухакоэффициенты теплопередачи, и предотвратить стагнацию масла.
• Квалифицированные операции сварки на воздухоохладителе:Конструкция заголовка, соединения дымовых отверстий с полным проникновением и сварка перегородок для этогоохладитель воздухавыполняются сварщиками, имеющими квалификацию ASME, строго соблюдающими утвержденныеWPS и PQRПротоколы.

• 100% неразрушающее испытание (NDT) для воздухоохладителя:В соответствии сохладитель воздухаПлан инспекции, полные рентгенографические исследования (NT1 религия), визуальные испытания (VT), а также испытания проницаемости красителей (ПТ) выполняются на критическомохладитель воздухаСварки, удерживающие давление.
• Обязательное гидростатическое испытание на воздухоохладителе:Каждый из них собранохладитель воздухаСборка должна пройти строгое гидроиспытание в мастерской в соответствии с кодом ASME (под конструкционным давлением от 1,3 до 1,5 раза, до22.94 бар / 326.33 ПСИГ) для обеспечения структурныхохладитель воздухацелостности.
• Комплексная документация воздухоохладителя:Поставка включает полныйохладитель воздухаДосье качества с отчетами о испытаниях материалов (МТР / Сертификат Феррери), сертифицированные WPS/PQR, записи о проверке NDT и сертификаты гидроиспытаний, подписанные уполномоченным инспекционным агентством.

• Таможенное соблюдение требований Алжирского рынка и воздухоохладителей:Полный опыт в соответствии с строгими требованиями документации крупных североафриканских операторов, таких какСонатрахдляохладитель воздухаВсе отгрузочные счета-фактуры, перечни упаковки и сертификаты соответствия организуются для обеспечения бесперебойной доставки.Форма Мотслеживание, банковские условия LC, иохладитель воздухатаможенное оформление.
• Специализированная упаковка воздухоохладителей для тяжелых целей:Заменаохладитель воздухакомпоненты обрабатываются внутренней и внешней антикоррозионной защитой и поставляются полностью смонтированными.Стандарты упаковки SOG, предотвращая любыеохладитель воздухаНапример, в Китае, в частности, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае, в Китае и в других странах.
• Строгое соблюдение графика:Логистика и производство оптимизированы для обеспечения безопасной доставкиохладитель воздухана месте в тесный договорный срок6 месяцев.
