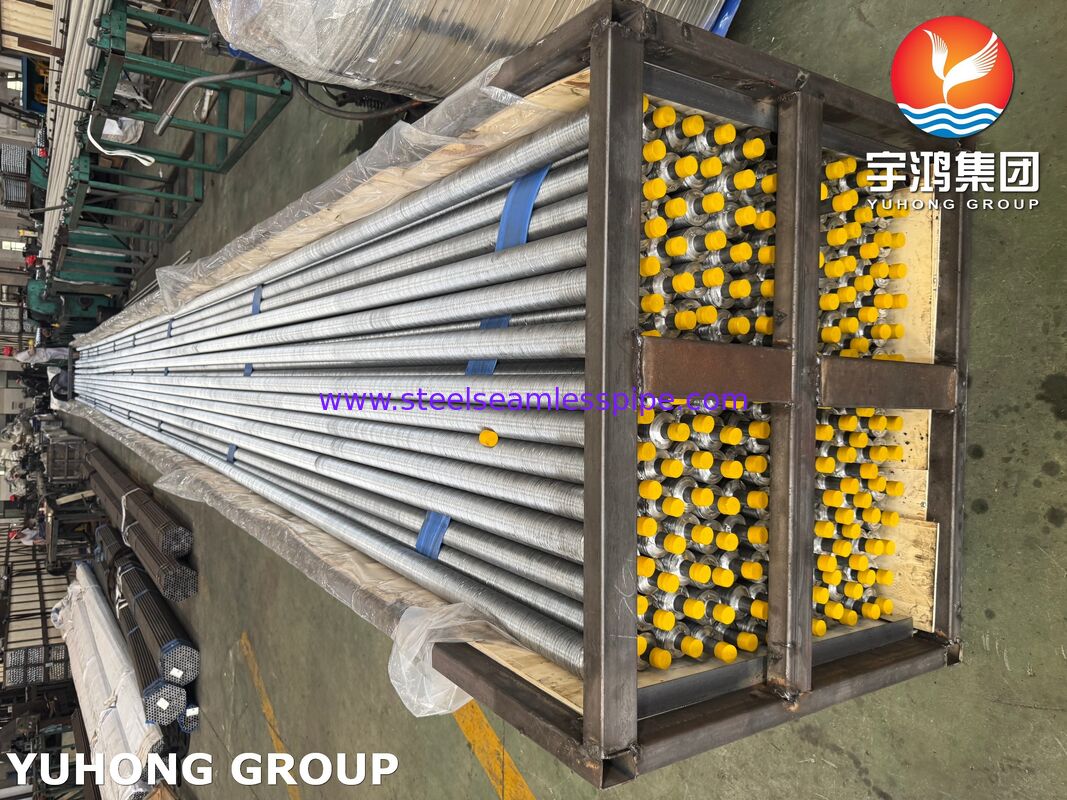

Ребристые трубы типа KL для воздушных теплообменников – трубы из углеродистой стали ASME SA179
Обзор продукта
Ребристые трубы типа KL, изготовленные из материала ASME SA179 являются широко используемыми теплопередающими компонентами, предназначенными для воздушных теплообменников (ACHE), промышленных охладителей, конденсаторов и оборудования для теплообмена в технологических процессах. Продукт сочетает в себе бесшовную холоднотянутую низкоуглеродистую стальную базовую трубу ASME SA179 с алюминиевым L-образным ребром, которое механически закреплено на специально накатанной поверхности трубы.
Процесс накатки ребер KL создает более прочное механическое соединение между трубой и ребром по сравнению с обычными ребристыми трубами L-типа. Накатанная поверхность трубы увеличивает контактное давление и улучшает стабильность ребер, что делает ребристые трубы KL пригодными для применений, связанных с термическими циклами, вибрацией и непрерывной работой на открытом воздухе.
Ребристые трубы KL из ASME SA179 часто выбирают для нефтеперерабатывающих заводов, нефтехимических предприятий, газовых объектов, энергетических систем, оборудования ОВКВ и промышленных холодильных установок, где требуется эффективный теплообмен со стороны воздуха и надежная долгосрочная эксплуатация.
Ключевые особенности и преимущества
Улучшенное механическое крепление ребер
Конструкция ребер KL использует:
- Точную накатку на поверхности трубы
- Спирально намотанную алюминиевую ленту ребра L-образной формы
- Механическое запирание между основанием ребра и трубой
Эта структура обеспечивает улучшенную устойчивость к ослаблению ребер, вызванному колебаниями температуры и вибрацией оборудования.
Высокая эффективность теплопередачи
Увеличенная поверхность ребер увеличивает внешнюю площадь теплопередачи, позволяя воздушным теплообменникам достигать более высокой тепловой производительности при уменьшенных габаритах оборудования.
Отличная формуемость трубы ASME SA179
Трубы из низкоуглеродистой стали ASME SA179 обладают:
- Отличной пластичностью для операций накатки ребер
- Равномерной толщиной стенки
- Надежной механической прочностью
- Хорошей теплопроводностью
- Стабильной работой в условиях эксплуатации теплообменников
Экономичное решение для теплопередачи
Ребристые трубы KL обеспечивают баланс между производительностью и экономичностью, что делает их одной из предпочтительных конструкций ребристых труб для среднетемпературных воздушных применений.
Основные области применения
Ребристые трубы KL из ASME SA179 широко используются в:
Воздушных теплообменниках (ACHE)
- Воздушных охладителях нефтеперерабатывающих заводов
- Охладителях нефтехимических процессов
- Послеохладителях газовых компрессоров
- Системах охлаждения природного газа
- Установках охлаждения химических процессов
Конденсаторах и теплообменниках
- Конденсаторах углеводородов
- Паровых конденсаторах
- Масляных охладителях
- Теплообменниках смазочного масла
- Сборочных единицах кожухотрубных теплообменников
Промышленных системах охлаждения
- Вспомогательное охлаждение на электростанциях
- Конденсаторных блоках ОВКВ
- Холодильных установках
- Оборудовании для рекуперации отходящего тепла
Общие спецификации и диапазон размеров
| Наименование |
Типичная спецификация |
| Материал базовой трубы |
Бесшовная холоднотянутая низкоуглеродистая сталь ASME SA179 |
| Тип ребра |
Тип KL (накатанное L-образное обернутое ребро) |
| Материал ребра |
Алюминий 1060 / Алюминий 1100 / Медь (опционально) |
| Наружный диаметр трубы |
12,7 мм – 38,1 мм (1/2" – 1-1/2") |
| Толщина стенки трубы |
1,0 мм – 3,5 мм |
| Длина трубы |
3 000 мм – 18 000 мм |
| Высота ребра |
8 мм – 19 мм |
| Толщина ребра |
0,25 мм – 0,50 мм |
| Шаг ребер |
1,5 мм – 3,5 мм (приблизительно 7–17 ребер/дюйм) |
| Максимальная рабочая температура |
Обычно до 250°C в зависимости от материала ребра и условий эксплуатации |
Индивидуальные размеры ребристых труб KL могут быть изготовлены в соответствии с чертежами заказчика, требованиями к тепловому расчету и спецификациями производителя теплообменников.
Химический состав ASME SA179
ASME SA179 определяет бесшовные холоднотянутые низкоуглеродистые стальные трубы для трубчатых теплообменников, конденсаторов и аналогичного теплообменного оборудования.
Типичный химический состав:
| Элемент |
Требование |
| Углерод (C) |
0,06 – 0,18% |
| Марганец (Mn) |
0,27 – 0,63% |
| Фосфор (P) |
≤0,035% |
| Сера (S) |
≤0,035% |
Контролируемый низкоуглеродистый состав обеспечивает отличную обрабатываемость, производительность при холодной обработке и устойчивость к растрескиванию в процессе накатки ребер KL.
Механические свойства ASME SA179
Типичные механические требования:
| Свойство |
Минимальное требование |
| Предел прочности на растяжение |
325 МПа |
| Предел текучести |
180 МПа |
| Относительное удлинение |
35% |
| Твердость |
Максимум 72 HRB |
Эти механические свойства гарантируют, что труба может выдерживать производственные процессы и сохранять структурную надежность во время работы теплообменника.
Производственный процесс
1. Проверка сырой трубы
Бесшовные трубы ASME SA179 проверяются на:
- Химический состав
- Точность наружного диаметра
- Толщина стенки
- Состояние поверхности
- Прямолинейность
2. Накатка трубы
Внешняя поверхность трубы механически обрабатывается накатанным рисунком для увеличения площади сцепления между трубой и ребром.
3. Намотка ребра
Алюминиевая лента ребра L-образной формы непрерывно наматывается на накатанную трубу, образуя плотное механическое соединение.
4. Прессование и калибровка ребра
Основание ребра плотно прижимается к поверхности трубы для улучшения качества контакта и эффективности теплопередачи.
5. Окончательная проверка качества
Готовые ребристые трубы KL проверяются на точность размеров, качество крепления ребер и состояние поверхности.
Методы контроля и испытаний
Для обеспечения соответствия требованиям ASME SA179 и спецификациям заказчика ребристые трубы KL проходят комплексный контроль:
Испытания базовой трубы
- Анализ химического состава с помощью оптического эмиссионного спектрометра
- Испытание на предел прочности на растяжение
- Испытание на предел текучести
- Испытание на относительное удлинение
- Испытание на твердость
- Испытание на сплющивание
- Испытание на развальцовку
- Испытание гидростатическим давлением
- Вихретоковый контроль
- Ультразвуковой контроль (при наличии спецификации)
Контроль готовых ребристых труб KL

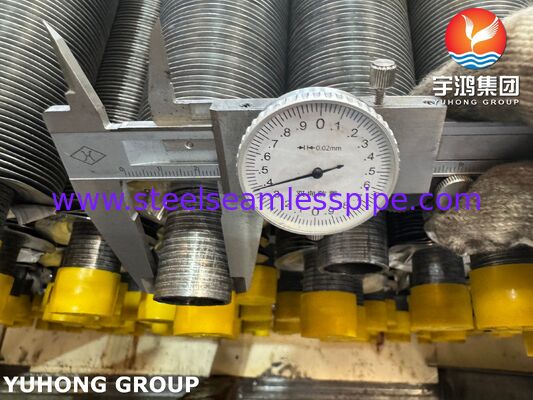

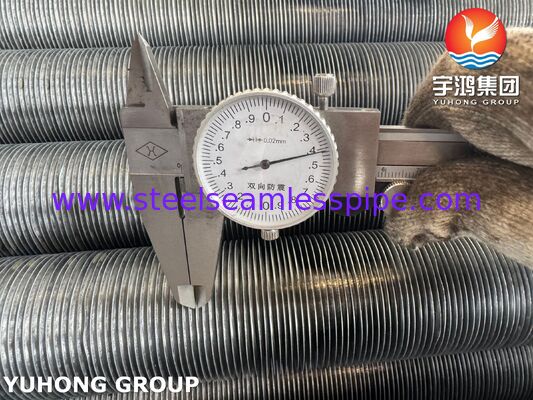

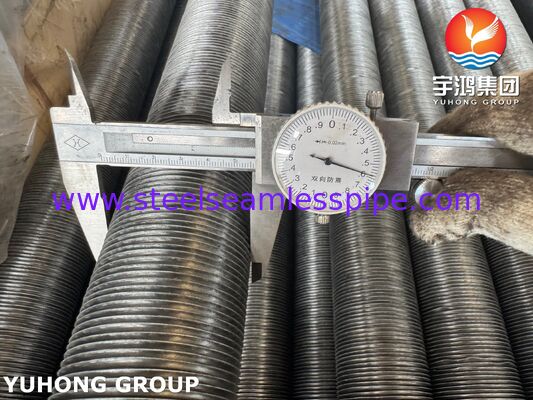

- Измерение диаметра трубы
- Проверка длины трубы
- Проверка высоты ребра
- Измерение шага ребер
- Измерение толщины ребра
- Проверка крепления ребер
- Проверка прямолинейности
- Визуальный осмотр поверхности
Документы о качестве
Доступная документация включает:
- Сертификаты на материал ASME SA179
- Сертификаты контроля EN 10204 3.1
- Протоколы механических испытаний
- Протоколы неразрушающего контроля
- Записи о проверке размеров
Обслуживаемые отрасли
| Отрасль |
Типичное оборудование |
| Нефть и газ |
Воздушные охладители, технологические конденсаторы |
| Нефтехимия |
Газовые охладители, углеводородные теплообменники |
| Химическая переработка |
Системы рекуперации тепла |
| Производство электроэнергии |
Охладительное оборудование |
| ОВКВ и холодильное оборудование |
Конденсаторные блоки |
| Промышленное производство |
Системы технологического охлаждения |
Почему стоит выбрать ребристые трубы KL из ASME SA179?
Ребристые трубы KL из ASME SA179 представляют собой надежное решение для воздушных теплообменников, требующих эффективной теплопередачи, надежного крепления ребер и экономичной эксплуатации. Сочетание высококачественной бесшовной трубы из углеродистой стали и механически закрепленных алюминиевых ребер обеспечивает стабильную работу в требовательных промышленных условиях.
Благодаря отличной технологичности, проверенной теплопередающей способности и широкой гибкости применения, ребристые трубы KL остаются предпочтительным выбором для инженеров, проектирующих воздушные охладители, конденсаторы и промышленные теплообменные системы.
