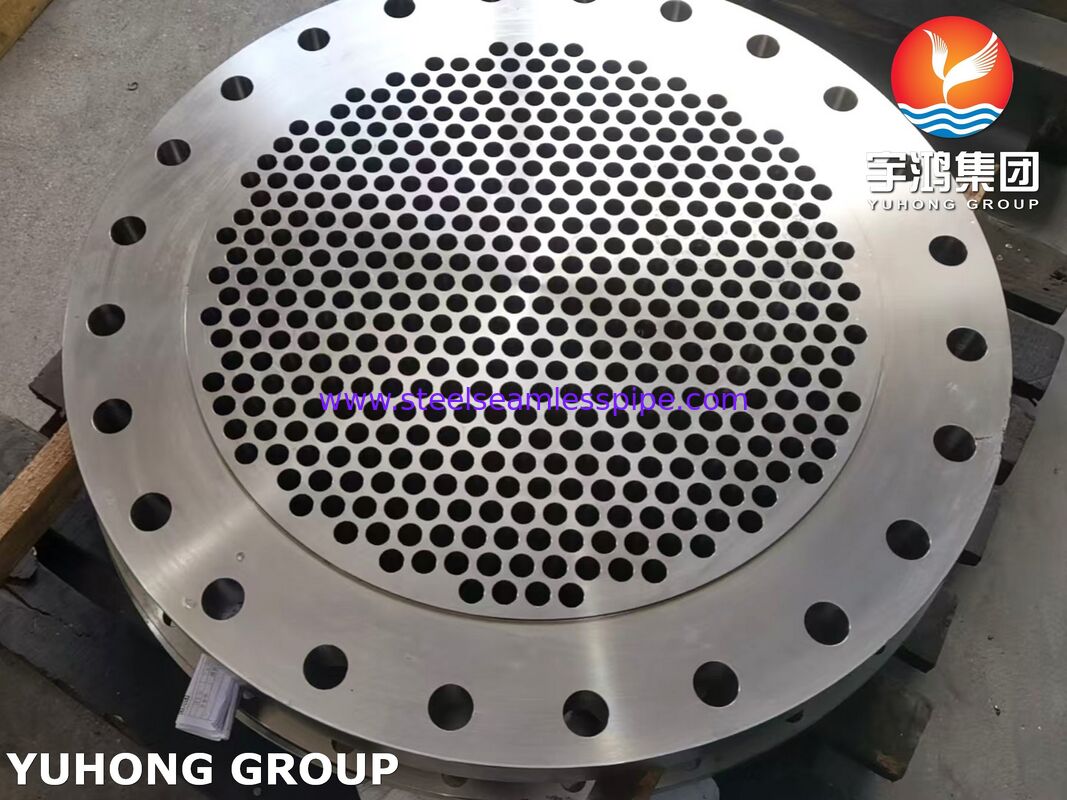

ASTM A182 F316Ti UNS S31635 Кованая трубка из нержавеющей стали для теплообменника

ASTM A182 F316Ti трубчатый лист из нержавеющей стали представляет собой кованый и обработанный компонент теплообменника, изготовленный изUNS S31635 / F316Ti аустенитная нержавеющая сталь.

Табличка предназначена для поддержки и расположения труб теплообменника, разделяя пространства жидкости на стороне оболочки и трубки.может включать в себя высокоточные отверстия труб, отверстия для болтов, проходные разделительные канавки, уплотнительные поверхности и другие особенности, требуемые чертежом заказчика.

F316Ti представляет собой титано-стабилизированный тип нержавеющей стали с содержанием молибдена.никель и молибден в качестве основных легирующих элементов и титан, добавленный в соответствии с указанными требованиями стабилизации.

Лист труб можно изготовить в соответствии сASTM A182 / ASME SA182Требования к материалам и отделка в соответствии с TEMA, ASME, чертежами заказчика или спецификациями конкретного проекта, где это применимо.

Спецификации продукции

Материал: F316Ti / UNS S31635

ASTM A182 F316Ti - титаностабилизированный аустенитный нержавеющий сталь для ковки.

Основными сплавными элементами являются хром, никель и молибден. Титан контролируется для стабилизации качества против осаждения карбида хрома в соответствии с химическими требованиями ASTM.

Типичный химический состав

Механические свойства

Типичные минимальные механические требования для ASTM A182 F316Ti включают:

Дизайн листов

Проводка может быть изготовлена по чертежу теплообменника заказчика.

Трубные отверстия

Выполняется специальная обработка трубных отверстий, выполненных с помощью:

• Слишком большая доза в трубке
• Толщина стенки трубы
• Конструкция соединения трубки с листовой трубой
• Протяженность трубы
• Диаметр отверстия
• Толерантность отверстий
• Глубина отверстия

Устройство отверстий труб

Доступные макеты могут включать:

• 30° треугольный
• 60° треугольный
• 45° вращенный квадрат
• 90° квадрат
• Заказные условия

Фактический рисунок отверстий должен соответствовать чертежу утвержденного оборудования.

Пройти разделительные канавки

Для многопроходных теплообменников проходные разделительные канавки могут быть обработаны в линию трубки в соответствии с указанной конструкцией.

Дырки для болтов

Количество отверстий, диаметр и PCD болта могут быть обработаны в соответствии с конструкцией соединения оболочки, канала или фланца.

Приложения для теплообменников

Теплообменники из оболочек и труб

Тюбельный лист F316Ti может использоваться в качестве компонента для поддержания труб и отделения жидкости в теплообменниках с оболочкой и трубкой.

Конденсаторы

Применение может включать промышленное конденсационное оборудование, если выбранный материал и условия конструкции соответствуют.

Оборудование химического процесса

Листы труб F316Ti могут быть специфицированы для оборудования химического процесса, требующего аустенитного нержавеющей стали для ковки.

Компоненты сосудов под давлением

Формованные трубчатые листы могут поставляться в составе соединений сосудов под давлением и процессуального оборудования в соответствии с применимым кодом проектирования.

Опаковка

Проводка может быть поставлена с:

• Противоржавеющая защита
• Пластиковая упаковка
• Защита лица
• Деревянные чехлы
• Корпусы из фанеры
• Оборудование из стали
• Специализированная экспортная упаковка

Трубовые отверстия и обработанные уплотнительные поверхности должны быть защищены от ударов и загрязнения во время обращения и транспортировки.
