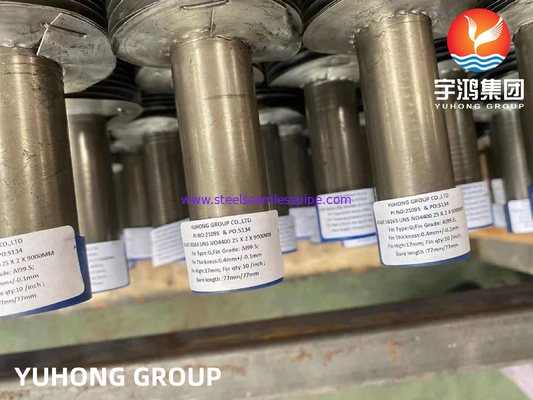

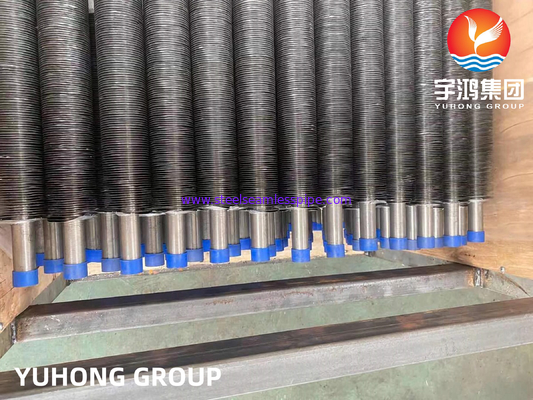

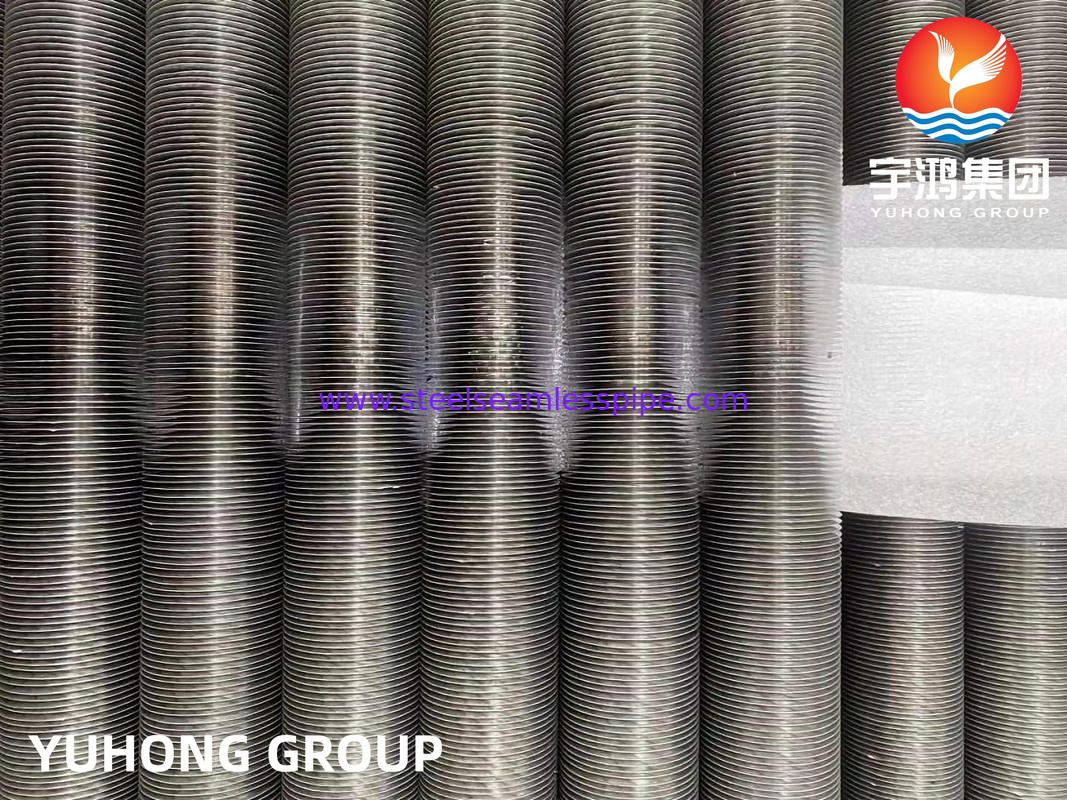

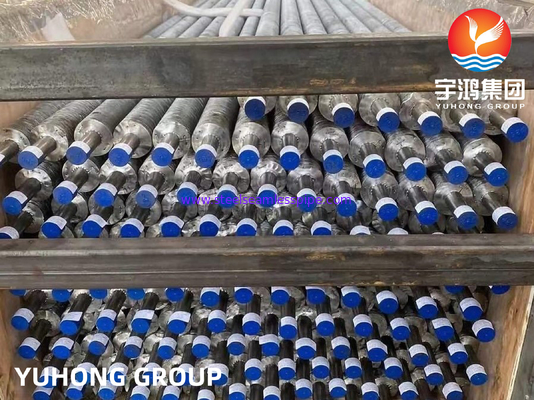

ASME SB163НС ООН N04400 Монель 400 G тип выпуклые трубы для применения в теплообменниках
Г-типовые трубки с плавниками - это тип компонента теплообменника, обычно используемого в отраслях промышленности, где передача тепла имеет решающее значение.Эти трубы имеют специальную конструкцию плавника, которая повышает их эффективность в передаче тепла между двумя средамиПлитки улучшают площадь поверхности труб, тем самым увеличивая скорость передачи тепла. Плитки с плавниками, включая плавники типа G, часто используются в котлах, системах кондиционирования воздуха, теплообменниках,и другие промышленные приложения, где требуется эффективная теплопередачаКонструкция плавника типа G обычно имеет волнообразную форму, которая помогает увеличить площадь поверхности для повышения эффективности теплопередачи.
О трубке Monel 400
Монель относится к группе никелевых сплавов. Он производится с высокой концентрацией меди и хрома в их химическом составе.Эти трубы спроектированы, чтобы достаточно в среде коррозии напряжения, вызванныхОни не легко десоциируются или деформируются при любой температуре. SB 163 N04400Они имеют минимальную прочность на растяжение 550 МПа и минимальную прочность на выход 240 МПа.Продукты из этой категории могут быть легко удлинены на 40%.
Монель 400является никель-медным сплавом (около 67% Ни - 23% Ку), который устойчив к морской воде и парам при высоких температурах, а также к солям и каустическим растворам.Сплав 400 представляет собой сплав твердого раствора, который может быть отвержден только холодной обработкойЭтот никелевый сплав обладает такими характеристиками, как хорошая коррозионная стойкость, хорошая свариваемость и высокая прочность.Низкий уровень коррозии в быстротекущей солоноватой или морской воде в сочетании с отличной стойкостью к коррозионному растрескиванию при напряжении в большинстве пресноводных вод, и его устойчивость к различным коррозионным условиям привели к его широкому использованию в морских приложениях и других неокисляющих хлоридных растворах.
Химический состав труб
| Уровень |
В |
Мн |
Да, да. |
S |
Ку |
Фэ |
Ни. |
КР |
| Монель 400 |
0.30 максимум |
2.00 максимум |
0.50 максимум |
0.24 максимум |
28.0-34.0 |
2.50 максимум |
630,00 мин. |
– |
Механические свойства труб
| Элемент |
Плотность |
Точка плавления |
Прочность на растяжение |
Устойчивость добычи (0,2% Оффсет) |
Удлинение |
| Монель 400 |
80,8 г/см3 |
1350 °C (2460 °F) |
Пси 80.000, МПа 550 |
Пси 35 000, МПа 240 |
40 % |
Физические свойства труб
| Свойства |
Метрический |
Имперский |
| Плотность |
80,8 г/см3 |
0.318 фунтов/дюйма3 |
Характеристики трубки с перепонками типа G
1. компактный дизайн
2Высокопроизводительный
3Легкая установка.
4. меньше места требуется
5Меньше кабелей.
6. Оптимизированная поверхность
7Используется лучшая технология.
8Средняя защита от коррозии
9. Меньшее потребление энергии
10Увеличение надежности
11Низкое содержание
12Высокое механическое сопротивление
Процессы с применением трубки типа "G"
В трубках с плавниками типа G плавники готовятся путем вставки металлической ленты в канавку, которая формируется на основной трубе.выполняется обратное заполнение в результате чего плавники крепко прикрепляются к базовым трубамТаким образом, появилось название G-Fin Tubes.Максимальная передача тепла ожидается из труб g-fin, так как плавники прочно прикреплены к базовой трубе.
Г-типовые трубы с оперением обычно работают при высоких температурах (около 400 градусов по Цельсию).эти плавники имеют сравнительно меньшую устойчивость к атмосферной коррозииС другой стороны, механическое сопротивление приемлемо. также используются материалы из нержавеющей стали и углеродистой стали, но необходима особая обработка и инструментация стальных лент.Воздушные охладители, радиаторы и т.д. используют трубки с g-fin.
Технические данные/подробности базовой трубы
Диаметр трубы: от 20 мм до 219 мм до максимума.
Толщина труб: минимум 2 мм до 16 мм
Материал труб: углеродистая сталь, нержавеющая сталь, сплавная сталь, кортенная сталь, дуплексная сталь, супердуплексная сталь, инконель, высокохромированный высоконикелевый и инколой, материал CK 20 и некоторые другие материалы.
Для быстрой котировки, пожалуйста, присылайте следующее требование:
Количество штук
Основная трубка: диаметр, толщина, длина и спецификация материала.
Плитки: спецификация материала, тип (твердые или зубчатые), высота, толщина, расстояние между ними, длина плавников и неплавниковые сечения.
Необходимый срок доставки.
Преимущества финтубы
Передача тепла из горячей жидкости в более холодную жидкость через стенку трубы - причина, по которой многие из нас используют трубы с плавниками.Почему ты не можешь просто использовать обычную трубку, чтобы сделать этот переводНу, ты можешь, но скорость будет намного медленнее.
Не используя трубку с плавниками, внешняя поверхность не значительно больше внутренней.жидкость с самым низким коэффициентом теплопередачи будет диктовать общую скорость теплопередачи. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Указанные трубки увеличиваются за пределами поверхности, и, имея в своем расположении трубку с крыльями, увеличивается общая скорость передачи тепла.Это затем уменьшает общее количество труб, необходимых для данного приложения, что также уменьшает общий размер оборудования и может в долгосрочной перспективе снизить стоимость проектаВо многих случаях одна трубка с оперением заменяет шесть или более обнаженных труб менее чем на 1/3 стоимости и на 1/4 объема.
Для применения, которое включает передачу тепла из горячей жидкости в более холодную жидкость через стенку трубы, используются трубки с плавниками.где одной из жидкостей является воздух или какой-либо другой газ, коэффициент теплопередачи с воздушной стороны будет намного ниже, поэтому дополнительная площадь поверхности теплопередачи или обменник трубки с плавниками очень полезен.Общий поток шаблона обменника труб с плавниками часто является перекрестным потоком, однако, это также может быть параллельный поток или контрпоток.
Плитки используются для увеличения эффективной площади поверхности труб теплообменника.трубы с плавниками используются, когда коэффициент теплопередачи снаружи труб значительно ниже, чем внутриДругими словами, тепло передается из жидкости в газ, пар в газ, например, теплообменник пар в воздух и тепловая жидкость в воздух.
Промышленность, в которой используются трубки с перепонками типа G
1Растения резины
2. Электростанции
3Нефтяная промышленность
4Химическая промышленность
Другие применения
1Морской инженер.
2Оборудование для химической и углеводородной обработки.
3- Бензин и резервуары для пресной воды.
4- Нефтегазовые консервы.
5- Отогреватели.
6- водонагреватели и другие теплообменники.
7. клапаны, насосы, валы, фитинги и крепления.
8Промышленные теплообменники.
9Хлорированные растворители.
10Башни для дистилляции сырой нефти.
