Yuhong Holding Group Co., LTD
 |
| Место происхождения: | Китай |
| Фирменное наименование: | YUHONG |
| Сертификация: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Номер модели: | ASME SB163 Monel 400/UNS N04400 |
| Количество мин заказа: | 100 сомов |
|---|---|
| Упаковывая детали: | Фанерно-деревянный футляр/железный футляр/комплект с пластиковой крышкой |
| Время доставки: | 7 дней |
| Условия оплаты: | Л/К, Т/Т |
| Название продукта: | G типа ребристая труба | Стандарт трубки: | ASTM B163, ASME SB163 |
|---|---|---|---|
| Материал трубки: | Monel 400 (UNS N04400) | Тип: | Врезанный тип g |
| Трубка OD: | 20mm до 219mm OD максимальное. | Толщина трубки: | 2mm до 16mm |
| Длина трубки: | Смогите подгонянный | Материал ребра: | Алюминий, |
| Толщина ребра: | 0.8mm до 4mm | Высота ребра: | 0,25" (6.35mm) до 1,5" (38mm) |
| Плотность ребра: | подгоняйте, FPI/fins на дюйм | ||
| Высокий свет: | Тип врезанная ребристая труба g трубки сплава никеля ASME SB163 Monel 400 | ||

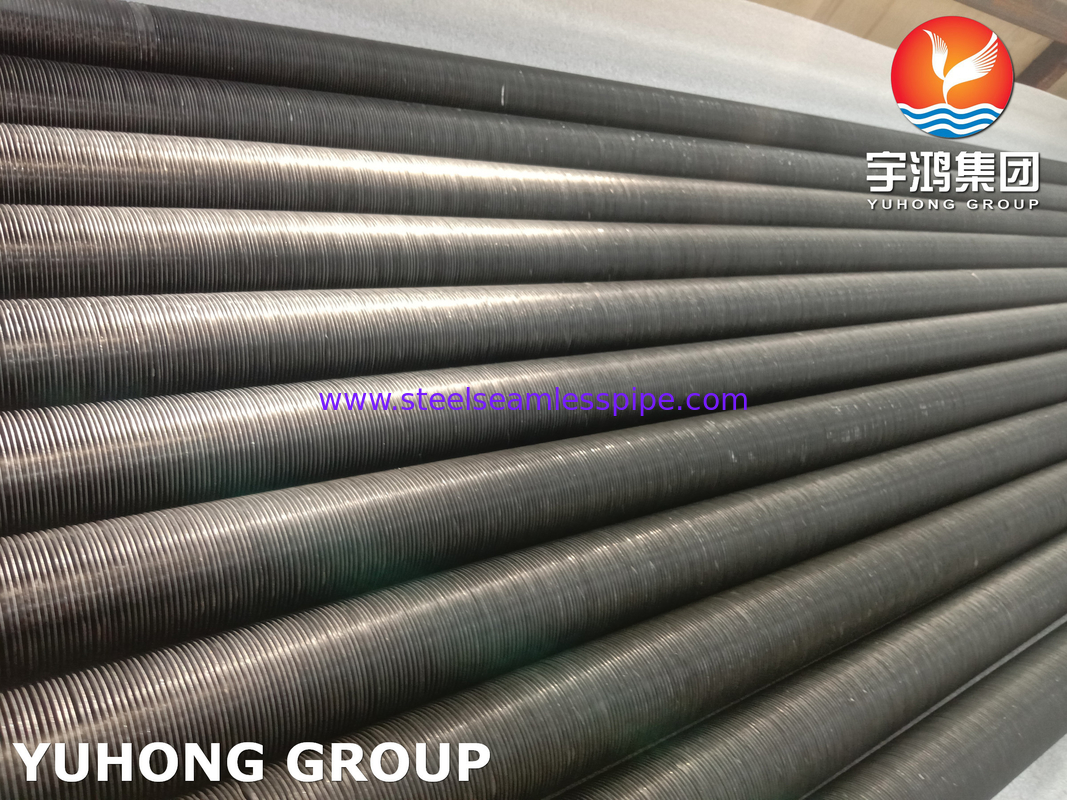

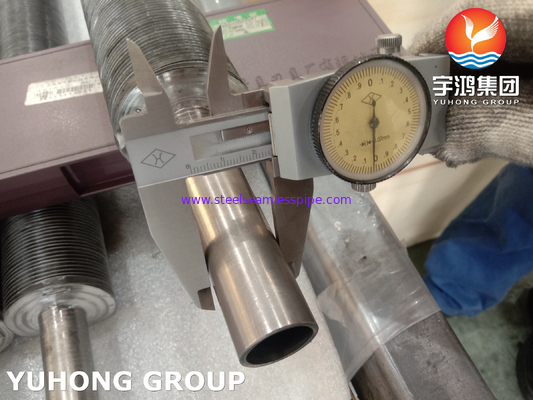

G типа врезанная трубка сплава никеля трубки ребра ASME SB163 Monel 400 обнаженная с алюминиевым ребром
G типа врезанная трубка ребра тип окружно ребристой трубы где ребро механически врезано в паз который вспахан в трубку и заперт в место кренами которые принуждают паз плотно для того чтобы закрыть вокруг основания ребра. Мы можем поставить трубки G-ребра в трубке следующих сочетаний из низкопробных и материале ребра:
Низкопробный материал трубки: Сталь углерода, легированная сталь, слабая сталь, нержавеющая сталь и трубки изготовленные ERW или безшовным процессом
Материал ребра: Алюминий, медь
Что трубка G-ребра или врезанная трубка ребра?
Врезанная трубка ребра или ребро g трубка выдвинутая поверхностная трубка ребра где ребра внешне приложены на низкопробных трубках. Паз сформирован непрерывно на низкопробной трубке и край ребра введен в паз. После того как ребро введено в паз набор роликов использован для поддержки заполнить паз и ребро после этого безопасно врезано в низкопробной трубке.
G типа особенности ребристой трубы:
1. Компактный дизайн
2. Высокопроизводительный
3. Легкая установка
4. Меньше требуемого места
5. Более менее привязывающ
6. Оптимизированная поверхность
7. Самая точная технология использовала
8. Средняя защита от коррозии
9. Меньше энергопотребления
10. Увеличенная надежность
11. Низкое обслуживание
12. Высокое механическое сопротивление
Monel 400 сплав никел-меди (Ni около 67% – Cu 23%) который устойчив к морской воде и пару в условиях высоких температур так же, как посолить и каустическим решениям. Сплав 400 сплав твердого раствора который может только быть затвердет холодной деятельностью. Этот сплав никеля показывает характеристики как хорошая коррозионная устойчивость, хорошие weldability и высокопрочный. Низкий тариф корозии в быстро пропускать brackish или морской воде совмещенной с превосходным сопротивлением к коррозии в напряженном состоянии в большинств freshwaters, и свое сопротивление к разнообразие условия способствующим коррозиям приведенным к своей широкой пользе в морских применениях и других не-окисляя решениях хлорида.
ASME SB163 UNS N04400/химический состав трубки сплава никеля Monel 400
| Ранг | C | Mn | Si | S | Cu | Fe | Ni | Cr |
| Monel 400 | 0,30 максимальное | 2,00 максимальное | 0,50 максимальное | 0.24max | 28.0-34.0 | 2,50 максимальное | минута 63,00 | – |
ASME SB163 UNS N04400/Monel 400 свойств трубки сплава никеля механических
| Элемент | Плотность | Точка плавления | Прочность на растяжение | Прочность выхода (0.2%Offset) | Удлиненность |
| Monel 400 | 8,8 g/cm3 | °C 1350 (°F 2460) | Psi – 80 000, MPa – 550 | Psi – 35 000, MPa – 240 | 40% |
ASME SB163 UNS N04400/Monel 400 физических свойств трубки сплава никеля
| Свойства | Метрический | Имперский |
|---|---|---|
| Плотность | 8,8 gm/cm3 | 0,318 lb/in3 |
ASME SB163 UNS N04400/оценка давления трубки сплава никеля Monel 400
|
Трубка O.D. |
Толщина стены трубки (дюймы) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| Давление деятельности (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
Применения
1. Судостроение.
2. Обрабатывающее оборудование химиката и углерода.
3. Бензин и пресноводные танки.
4. Тишины незрелой нефти.
5. Дегазируя подогреватели.
6. Подогреватели питательной воды боилера и другие теплообменные аппараты.
7. Клапаны, насосы, валы, штуцеры, и крепежные детали.
8. Промышленные теплообменные аппараты.
9. Хлорированные растворители.
10. Башни выгонки сырой нефти.
11. Резиновые заводы
12. Электростанции
13. Нефтяные промышленности
14. Химические промышленности
Для применений которые включают передачу жары от горячей жидкости к более холодной жидкости через стену трубки, трубки ребра использованы. Обычно, для теплообменного аппарата воздуха, где одна из жидкостей воздух или некоторый другой газ, коэффициент передачи тепла воздуха бортовой будет гораздо ниже, настолько дополнительная зона поверхности передачи тепла или обменник трубки ребра очень полезен. Общая подача картины обменника ребристой трубы часто crossflow, однако, может также быть параллельной подачей или противотечением.
Ребра использованы для увеличения эффективной поверхностной зоны трубопровода теплообменного аппарата. Furthermore, ребристые трубы использованы когда коэффициент передачи тепла на вне трубок appreciably ниже чем это на внутренности. Другими словами, жара возвращенная от жидкости к газу, пару к газу, как пар к теплообменному аппарату воздуха, и thermic жидкости для того чтобы проветрить теплообменный аппарат.
G типа особенности ребристой трубы
1. Компактный дизайн
2. Высокопроизводительный
3. Легкая установка
4. Меньше требуемого места
5. Более менее привязывающ
6. Оптимизированная поверхность
7. Самая точная технология использовала
8. Средняя защита от коррозии
9. Меньше энергопотребления
10. Увеличенная надежность
11. Низкое обслуживание
12. Высокое механическое сопротивление
Индустрии где G типа ребристые трубы использованы
1. Резиновые заводы
2. Электростанции
3. Нефтяные промышленности
4. Химические промышленности
Другие применения
1. Судостроение.
2. Обрабатывающее оборудование химиката и углерода.
3. Бензин и пресноводные танки.
4. Тишины незрелой нефти.
5. Дегазируя подогреватели.
6. Подогреватели питательной воды боилера и другие теплообменные аппараты.
7. Клапаны, насосы, валы, штуцеры, и крепежные детали.
8. Промышленные теплообменные аппараты.
9. Хлорированные растворители.
10. Башни выгонки сырой нефти.
