Yuhong Holding Group Co., LTD
Место происхождения: | Китай |
Фирменное наименование: | YUHONG |
Сертификация: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Номер модели: | A179+AL1060/1050 |
Количество мин заказа: | 500KGS |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Курсировать-деревянный случай /Iron |
Время доставки: | 7 дней |
Условия оплаты: | L/C, T/T |
Поставка способности: | 1000ton |
Наименование продукта: | Прокладка с крыльями | Материал труб: | Углеродистая сталь, нержавеющая сталь, легированная сталь, медь и т. Д. |
---|---|---|---|
Материал плавников: | Алюминий, бондарь и сталь | высота плавника: | Минута 2,1 Mm (12FPI) |
Длина трубы: | Настраиваемый | pacakge: | Курсировать-деревянный случай /Iron |
Высокий свет: | Прессованная трубка ребра теплообменного аппарата,Ребристая труба A179,Труба конденсатора Finned |

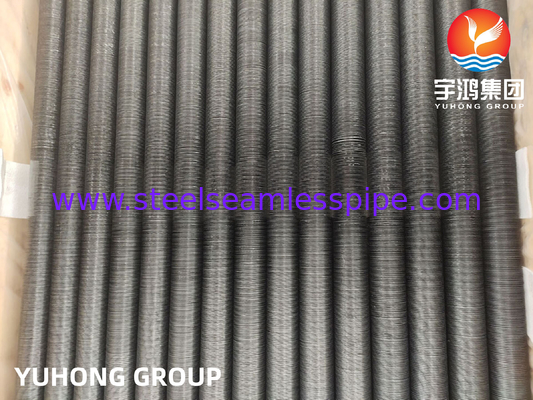

A179 Острый трубный теплообменник трубка AL 1060 Острый L Тип экструзированный Тип встроенный Тип теплообменник Воздушное охлаждение
Л-типовая вытянутая трубка для теплообменника
L-тип с крыльями трубки - это трубка с крыльями, изготовленная из алюминиевой ленты или ленты с медными крыльями, сложенной в L-образную спираль под напряжением и плотно обернутой вокруг внешней поверхности базовой трубы.Он сочетается с двумя различными материалами..
Напряжение в лентах лопаток L-типа обертывается вокруг трубы, заставляя ноги лопаток сильно нажимать на трубу, удерживая лопатки на месте.
Производственный процесс
Плитки (обычно алюминиевые и медные) складываются в форме буквы L и скручиваются под напряжением на поверхности основной трубы.Ножки плавников соединены друг с другом и покрывают поверхность плавников.
Материалы для труб | |
Трубы из углеродистой стали | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
Трубы из сплавной стали | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
Трубы из нержавеющей стали | TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
Медные трубы | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
Титановые трубки | Г. 2 |
Материалы для плавников | |
Алюминий (Alu.1100, Алюминий.1060), Медь, Сталь |
Особенности трубки с оперением типа L
1. трапециеобразный проход, образованный календерной трубкой типа L для теплообменника, соответствует распределению плотности потока тепла, трубки плотно соединены,и тепловая эффективность высока, что устраняет контактное тепло, вызванное разрывом между трубками и трубкой с оперением. сопротивление, расстояние между оперениями равномерно, а производительность теплопередачи хороша.
2Труба выдерживает температуру до 150°C и не подвергается риску атмосферной коррозии или теплового напряжения.
3Л-типовая трубка с плавниками обеспечивает зону соприкосновения между полосой плавника и поверхностью трубы для защиты стены трубы от атмосферной коррозии.
4Этот дизайн L TYPE гораздо экономичнее, чем LL, KL или даже G-образные модели.
5Максимальная рабочая температура: 230°C
Для быстрой котировки, пожалуйста, отправьте следующие требования
Количество частей,
Основная трубка: диаметр, толщина, длина и спецификация материала.
Плитки: спецификация материала, тип (твердые или зубчатые), высота, толщина, расстояние между ними, длина плавников и неплавниковые сечения.
Необходимый срок доставки.
* Это самые распространенные узоры лопаток/труб. У нас более 20 различных комбинаций лопаток и труб. Для получения дополнительной информации и вариантов свяжитесь со мной. | ||
Поверхность спиральной плавницы (ОД трубки доступная высота спиральных плавников на трубке) |
||
5/8 ′′ 3/8 ′′, 1/2 ′′ и 7/16 ′′ | 1 ′′ 3/8′′, 1/2′′, 7/16′′ и 5/8′′ | 1 1/4 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ и 5/8 ′′ |
15.875мм 9.525мм, 12.7мм и 11.113 мм | 25.4мм 9.525мм, 12.7мм, 11.113мм и 15.875мм | 31.75мм 9.525мм, 12.7мм, 11.113мм, 15.875мм |
|
Использование
Л-типовая вытяжная трубкаобычно используется в охладителях воздуха в нефтехимической, электроэнергетической, бумажной, табачной, отопительной и других отраслях промышленности, а также в теплообменниках на электростанциях (электроэнергетика, атомная энергетика,тепловые и геотермальные электростанции).
