Высокочастотная резистивная спиральная стальная сварная оребренная труба Оребренная труба SA213 T12 Легированная сталь + SS409 для Теплообменника, воздухоохладителя, конденсатора
1. Информация о продукте:
| Место происхождения: |
Китай. Доступны импортные материалы. |
| Фирменное наименование: |
YUHONG |
| Сертификация: |
ISO... |
| Номер модели: |
HFW |
2. Условия оплаты и доставки:
| Минимальный объем заказа: |
Не применимо |
| Цена: |
Не применимо |
| Детали упаковки: |
(1) Водонепроницаемая упаковка в стальной каркас; (2) Стальной каркас, запечатанный фанерой, с заглушками на каждом конце. |
| Срок поставки: |
Ex-work в течение 1 месяца с момента получения заказа. |
| Условия оплаты: |
T/T, L/C |
| Возможность поставки: |
Ежедневная производительность около 40 тонн |
3. Подробное описание продукта
| Тип компании: |
Производитель, импортер и экспортер |
Тип оребренной трубы: |
Высокочастотная сварная оребренная труба или оребренная труба HF Welding |
| Тип ребер: |
Сплошные/гладкие, зубчатые, радиальные |
Происхождение: |
Китай |
| Ближайший порт: |
Порт Шанхай, Китай |
Недавний покупатель: |
Из Японии в январе 2015 года |
| Аксессуары: |
Распорные кольца |
|
|
| Основные моменты: |
спиральная оребренная труба, спиральная оребренная труба |
Труба из легированной стали SA213 T11 + ребра SS409, высокочастотная резистивная сварная нагревательная труба
4. Детали:
Высокочастотные резистивные сварные спиральные стальные оребренные трубы широко используются для утилизации отходящего тепла из дымовых газов котлов.
| Общая производственная мощность HF сварки |
Общие характеристики оребренной трубы HF сварки |
Сварочное оборудование: 4 станка для оребрения;
Ежедневная производительность до 40 тонн;
Тип ребер HFW: сплошные гладкие и зубчатые. |
Наружный диаметр трубы: мин. 19 мм.
Длина трубы: макс. 18 метров.
Высота ребра: макс. 32 мм.
Толщина ребра: мин. 0,8 мм
Шаг ребра: мин. 4 мм для сплошных ребер и 3,3 мм для зубчатых ребер. |
5. Описание:
■ Общий производственный процесс: полоса ребра непрерывно приваривается и спирально наматывается на полированную голую трубу. А труба и ребра соединяются вместе с использованием высокочастотной резистивной сварки.
■ Мы производим как сплошные гладкие, так изубчатые спиральные сварные стальные оребренные трубы. А также все спиральные сварные трубы можно согнуть посередине или в конце оребренных труб, мы называем их трубами типа «шпилька».
6. Дополнительные услуги для сплошных спиральных сварных оребренных труб:
■ Высокочастотный сварочный аппарат, выходная мощность: 200 кВт или 300 кВт
■ Качество высокочастотной резистивной сварной спиральной оребренной трубы обеспечивается гидростатическими или пневматическими испытаниями и испытаниями на растяжение, чтобы проверить механическое соединение между голой трубой и материалами ребер.
■ Критерии приемки: МЕЖДУНАРОДНЫЙ СТАНДАРТ РАЗМЕРОВ, ДОПУСКОВ И ИСПЫТАНИЙ ВЫСОКОЧАСТОТНЫХ РЕЗИСТИВНЫХ СВАРНЫХ РЕБЕР или условия поставки (TDC) клиентов.
■ Визуальный осмотр: несваренные части ребра, повреждение ребра после оребрения, загрязнение медью, разрывы, обертывание и т. д.…

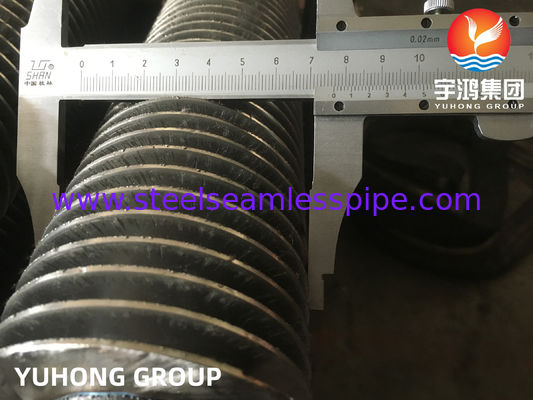

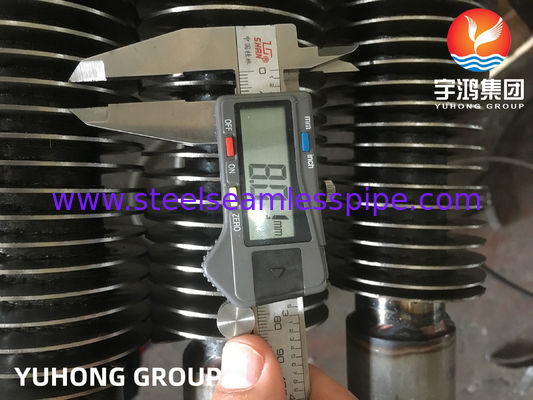

■ Проверка размеров: высота ребра, расстояние между ребрами, наклон ребра, гофрирование ребра, длина оребренной и неоребренной части и т. д.…
■ Проверка на изгиб: овальность, уменьшение толщины и площади.
■ Покрытие: снаружи - красно-оксидный цинк-фосфатный грунт и внутри - летучий ингибитор коррозии (VCI) в водорастворимой таблетированной форме.
■ Отделка торца ребра: скос (30~35 градусов)
■ Условия поставки: концы труб обрезаны под прямым углом, без заусенцев, внутренне высушены и продуты воздухом, снаружи покрыты лаком на обоих концах спиральных сварных труб. Осушители помещаются в каждую упаковку для континентальной транспортировки.
■ Документация должна включать QAP, WPS, PQR и WPQ, сертификаты мельниц на сырье, результаты инспекционных и испытательных образцов и гарантийный сертификат производителя.
7. Применение:
Высокочастотные резистивные сварные спиральные оребренные трубы широко применяются в огневых нагревателях, Теплообменниках, котлах, экономайзерах, подогревателях, охладителях, тепловых трубах, нагревателях и т. д.….
8. Технические характеристики:
Доступен широкий спектр комбинаций материалов ребер и труб.
| Элементы |
Общие материалы |
Популярные материалы ASTM |
| Материал центральной трубы |
Углеродистая сталь, легированная сталь, жаропрочная сталь,
Нержавеющая сталь и т. д. |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C, SA192, SA179,
SA178,SA214, SA210-A1, SA210-C,TP304/304L/304H,TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91 и т. д. |
| Материал ребер |
Углеродистая сталь, легированная сталь, жаропрочная сталь,
Нержавеющая сталь и т. д. |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L и т. д. |
9. Таблица данных размеров, которую мы можем предоставить.
| Диапазон изготовления сплошных спиральных стальных оребренных труб |
Сплошные ребра (мм) |
Зубчатые ребра |
| Мин |
Макс |
Мин |
Макс |
| Наружный диаметр трубы (мм) |
19 |
219 |
19 |
219 |
| Высота ребра (мм) |
8 |
26 |
8 |
32 |
| Толщина ребра (мм) |
0,8 |
2,8 |
1 |
1,6 |
| Плотность ребер (мм) |
4 (250FPM) |
20 |
3,3 (303FPM) |
20 |
| Длина трубы (мм) |
Не применимо |
18000 |
Не применимо |
18000 |
Дополнительный диапазон поставки:
(1) Процесс обжатия трубы для соединения 2 труб.
(2) Распорные кольца (материал: сталь) доступны.
(3) Одна сторона - сплошные гладкие ребра, а другая - зубчатые ребра, 2 типа ребер на одной трубе. |
10. Конкурентное преимущество:
■ У нас есть мастерская площадью более 10 000 квадратных метров, включая 4 линии оребрения высокочастотной сварки ERW, ежедневная производительность около 40 тонн;
■ Наш план обеспечения качества для спиральных стальных труб высокочастотной сварки. (2.1) Контроль сырья как для гладких труб, так и для ребер. (2.2) Контроль в процессе с отчетами, такими как WPS, PQR и WPQ; испытание эффективности наплавки сварного шва перед изготовлением, неразрушающий контроль и испытание на растяжение и т. д. (2.3) Окончательный контроль инспекции с отчетами (визуальный и размерный контроль и т. д.…).
■ Высокочастотная резистивная сварная оребренная труба интегрально расширена для максимальной площади поверхности для достижения эффективности. Коэффициент теплопередачи высокочастотной сварной оребренной трубы примерно в 8–9 раз выше, чем у других гладких труб.
■ Эта сварная спиральная оребренная труба представляет собой единый интегральный блок, устраняющий сопротивление тепловому контакту и потери. Обычно температура со стороны трубы до 800 градусов для ребер из нержавеющей стали; низкоуглеродистые стали, выдерживающие до 475 градусов, являются наиболее распространенным выбором.
11. Часто задаваемые вопросы:
| |
В |
А |
| 01 |
Сколько дней вам нужно для установки оборудования? |
30 дней. |
| 02 |
Сколько сотрудников за границей вы отправили для установки оборудования? |
3 человека. |
| 03 |
Могу ли я доставить товар от другого поставщика на ваш завод? Затем загрузить вместе? |
Да. |
| 04 |
Можно ли установить оборудование в жаркую погоду? |
Да. |
| 05 |
Можно ли установить вашу продукцию в холодную погоду? |
Да. |
| 06 |
Могу ли я купить только некоторые запасные части у вас? |
Да. |
| 07 |
Будете ли вы участвовать в выставке? |
Будем. |
| 08 |
Сколько времени вам потребуется, чтобы предоставить нам варианты проектирования? |
1-2 рабочих дня. |
| 09 |
Какова стандартизация вашей продукции? |
Национальный стандарт. |
| 10 |
Как вы упаковываете оборудование? |
Деревянная коробка. |
| 11 |
Можете ли вы спроектировать оборудование в соответствии с нашим размером? |
Да. |
| 12 |
Сколько лет ваша компания производит оборудование такого типа? |
13 лет. |
| 13 |
Какой сертификат у вас есть на ваше оборудование? |
ISO |
| 14 |
Есть ли у вас реальные фотографии проекта оборудования? |
Да. |
| 15 |
Как далеко ваш завод от аэропорта? |
50 минут. |
| 16 |
Сколько времени займет дорога из Гуанчжоу до вашего завода? |
2 часа на самолете, 9-10 часов на высокоскоростном поезде. |
| 17 |
Предоставляете ли вы образец? Бесплатно или платно? |
Образцы могут быть предоставлены, требуется плата. |
| 18 |
Каковы ваши условия оплаты? |
30% предоплата, полная оплата перед отправкой. |
| 19 |
Каков ваш минимальный объем заказа? |
100 шт. |
| 20 |
Вы торговая компания или производитель? |
Производитель. |
| 21 |
Каков ваш срок доставки? |
40 дней. |
| 22 |
Сколько производственных линий на вашем заводе? |
7 производственных линий спиральных оребренных труб высокочастотной резистивной сварки,
3 трубогибочных станка,
18 валковых экструдеров,
12 машин для намотки и инкрустации алюминиевых ребер.
|
