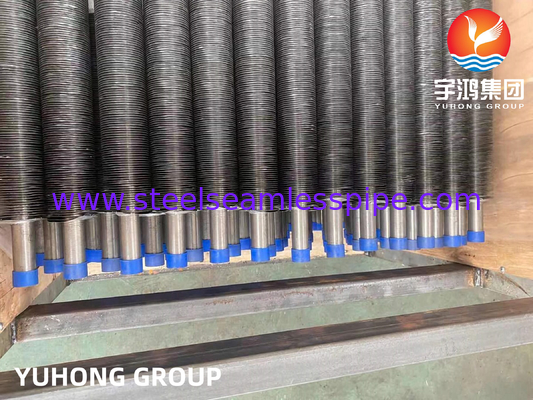

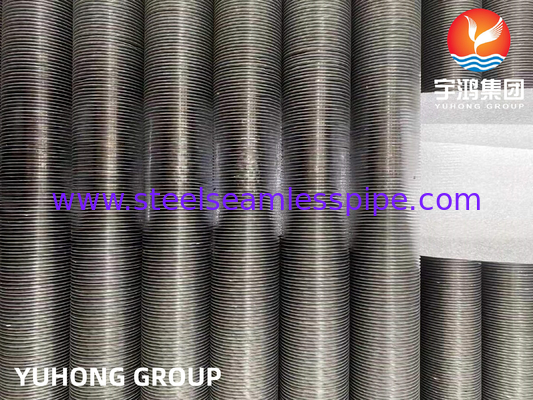

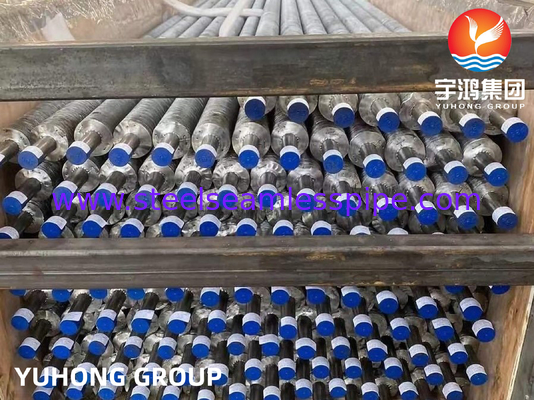

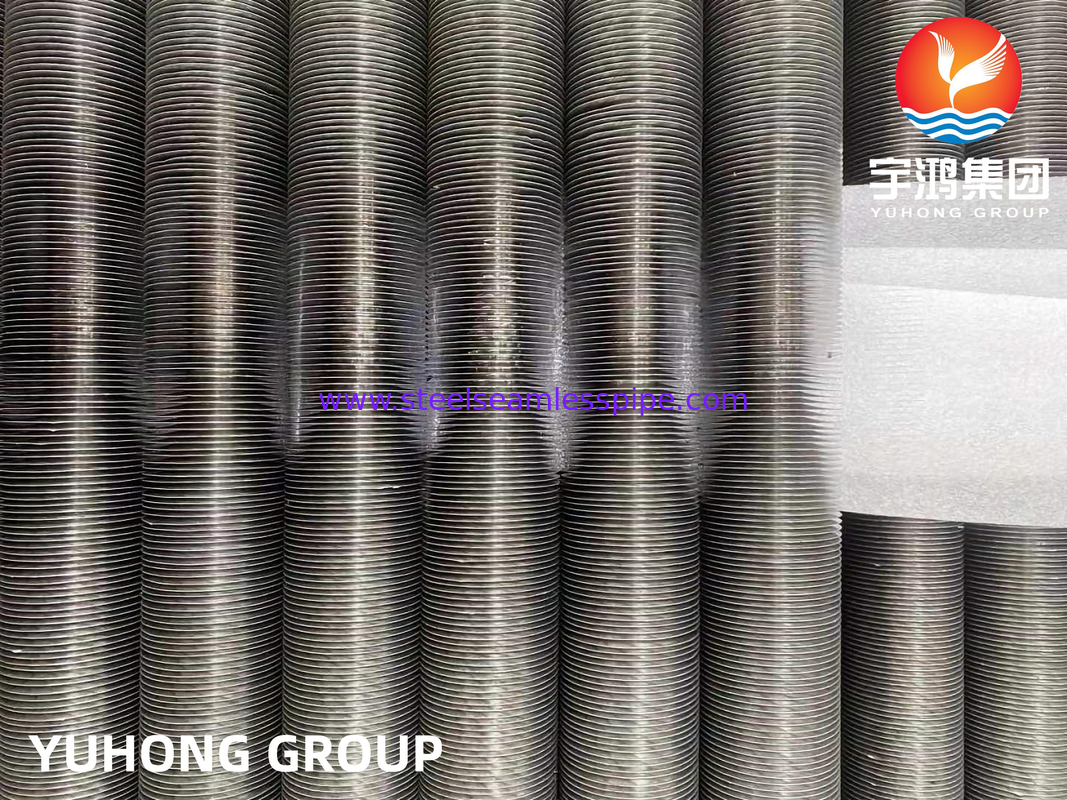

Тип ASME SB163 N04400 G ребристая трубка Al99.5 врезанная ребристая трубка для испарителя
Ребристая трубка представляет собой трубку с небольшими ребрами по внешней поверхности.Эти ребра действуют как фильтр и механизм для передачи тепла от материала внутри трубы во внешнее пространство или наоборот.Ребристые трубы используются в приложениях, требующих передачи тепла от горячей жидкости к более холодной жидкости через стенку трубы.Скорость, с которой происходит такая теплопередача, зависит от трех факторов:
Разница температур двух жидкостей.
Коэффициент теплопередачи между каждой из жидкостей и стенкой трубы.
Площадь поверхности, на которую воздействует жидкость.
SB 163 N04400 Труба на основе никеля ASME SB 163 UNS N04400 известна своей устойчивостью к морской воде и пару при высоких температурах.
Особенности оребренной трубы G-типа:
- 1. Компактный дизайн
- 2. Высокая производительность
- 3. Простая установка
- 4. Требуется меньше места
- 5. Меньше кабелей
- 6. Оптимизированная поверхность
- 7. Используются лучшие технологии
- 8. Средняя защита от коррозии
- 9. Меньше энергопотребления
- 10. Повышенная надежность
- 11. Низкие эксплуатационные расходы
- 12. Высокая механическая стойкость
Процессы ребристых труб G-типа
В ребристых трубах типа G ребра изготавливаются путем заделки металлической полосы в канавку.Последняя сформирована на базовой трубе.Поместив на него ребро, выполняется обратная засыпка, в результате чего ребра прочно прикрепляются к опорным трубам.Отсюда и появилось название G-Fin Tubes.Три упомянутых выше процесса осуществляются одновременно.Максимальная теплопередача ожидается от трубок с G-образными ребрами, поскольку ребра прочно прикреплены к основной трубе.
Ребристые трубы типа G обычно работают при высоких температурах (около 400 градусов Цельсия).Изготовленные из меди, углерода или алюминия, эти ребра обладают сравнительно меньшей устойчивостью к атмосферной коррозии.С другой стороны, допустима механическая стойкость.Нержавеющая стальтакже используются ребра из стали и углеродистой стали, но необходимы специальная обработка и оснастка стальных ребер.В воздухоохладителях, радиаторах и т. д. используются трубы G-fin.
Технические детали/детали опорной трубы
Диаметр трубки: от 20 мм НД мин. до 219 мм НД макс.
Толщина трубки: минимум от 2 до 16 мм.
Материал трубки: углеродистая сталь, нержавеющая сталь, легированная сталь, кортеновская сталь, дуплексная сталь, супердуплексная сталь, инконель, высокохромистый никель и инколлой, материал CK 20 и некоторые другие материалы.
Для быстрой цитаты, пожалуйста, отправьте со следующим требованием:
Количество штук
Базовая трубка: диаметр, толщина, длина и спецификация материала.
Ребра: спецификация материала, тип (сплошные или зубчатые), высота, толщина, расстояние между ребрами, длина оребрения и участки без оребрения.Детали подготовки к сварке, если это необходимо.
Требуемый срок доставки.
О трубе Monel 400
Монель относится к группе никелевых сплавов.Он производится с высокой концентрацией меди и хрома в своем химическом составе.Эти трубы предназначены для использования в средах, вызванных коррозионным напряжением.Они не диссоциируют и не деформируются при любых температурах. СБ 163 N04400Марка разработана с превосходной прочностью и отличными механическими свойствами.Они обладают минимальным пределом прочности на растяжение 550 МПа и минимальным пределом текучести 240 МПа.Изделия из этого сорта легко удлиняются на 40%.
Монель 400медно-никелевый сплав (около 67 % Ni – 23 % Cu), устойчивый к морской воде и пару при высоких температурах, а также к растворам солей и щелочей.Сплав 400 представляет собой сплав с твердым раствором, который можно упрочнить только холодной обработкой.Этот никелевый сплав обладает такими характеристиками, как хорошая коррозионная стойкость, хорошая свариваемость и высокая прочность.Низкая скорость коррозии в быстро текущей солоноватой или морской воде в сочетании с отличной стойкостью к коррозионному растрескиванию под напряжением в большинстве пресных вод, а также его устойчивость к различным коррозионным условиям привели к его широкому использованию в морских приложениях и других неокисляющих хлоридных растворах.
Химический состав
| Оценка |
С |
Мн |
Си |
С |
Cu |
Fe |
ни |
Кр |
| Монель 400 |
0,30 макс. |
2,00 макс. |
0,50 макс. |
0,24макс. |
28,0-34,0 |
2,50 макс. |
63.00 мин |
– |
Механические свойства
| Элемент |
Плотность |
Температура плавления |
Предел прочности |
Предел текучести (0,2% смещения) |
Удлинение |
| Монель 400 |
8,8 г/см3 |
1350 ° С (2460 ° F) |
Psi – 80 000, МПа – 550 |
Psi – 35 000, МПа – 240 |
40 % |
Физические свойства
| Характеристики |
Метрика |
Императорский |
| Плотность |
8,8 г/см3 |
0,318 фунта/дюйм3 |
Номинальное давление в трубке
|
Наружный диаметр трубки
(в.)
|
Толщина стенки трубы (дюймы) |
| 0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
0,095 |
.109 |
.120 |
| Рабочее давление (psig) |
| 1/8 |
7900 |
10100 |
|
|
|
|
|
|
| 1/4 |
3700 |
4800 |
7000 |
9500 |
|
|
|
|
| 5/16 |
|
3700 |
5400 |
7300 |
|
|
|
|
| 3/8 |
|
3100 |
4400 |
6100 |
|
|
|
|
| 1/2 |
|
2300 |
3200 |
4400 |
|
|
|
|
| 3/4 |
|
|
2200 |
3000 |
4000 |
4600 |
|
|
| 1 |
|
|
|
2200 |
2900 |
3400 |
3900 |
4300 |
Отрасли, в которых используются оребренные трубы типа G
1. Каучуконосы
2. Электростанции
3. Нефтяная промышленность
4. Химическая промышленность
Другие приложения
1. Морская техника.
2. Оборудование для химической и углеводородной переработки.
3. Бензиновые и пресноводные баки.
4. Перегонные кубы сырой нефти.
5. Деаэрационные нагреватели.
6. Подогреватели питательной воды котлов и другие теплообменники.
7. Клапаны, насосы, валы, фитинги и крепежные детали.
8. Промышленные теплообменники.
9. Хлорированные растворители.
10. Башни перегонки сырой нефти.
