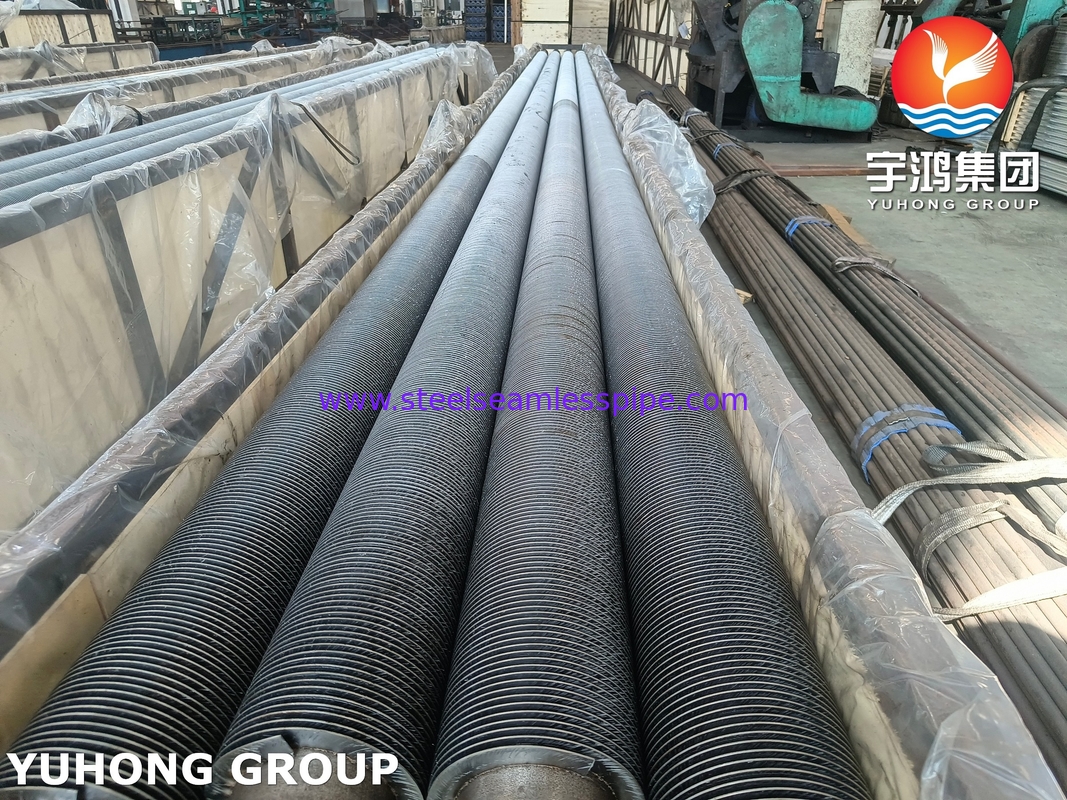

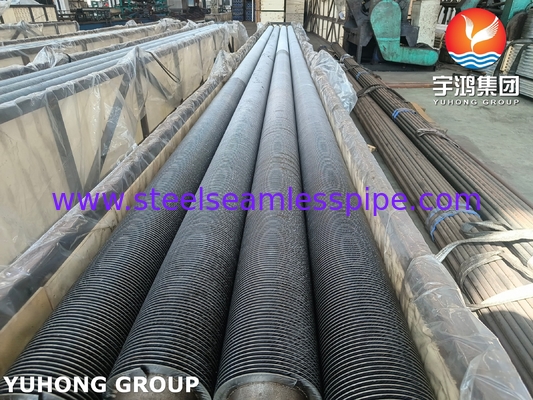

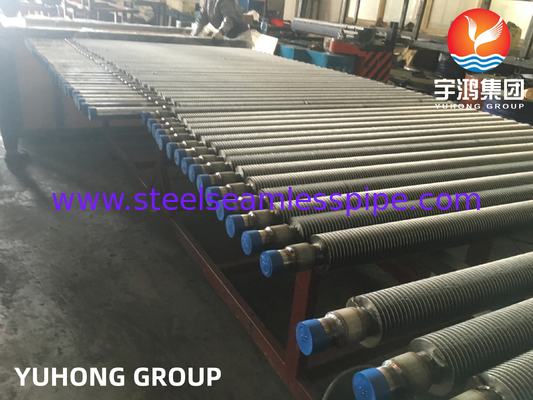

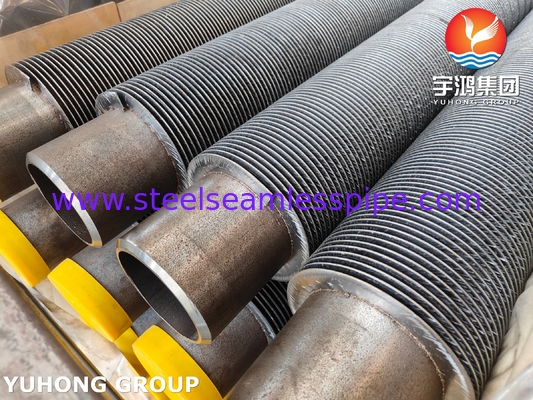

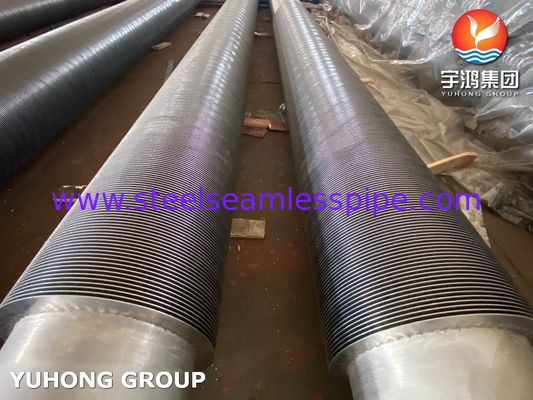

Сплавная сталь HFW высокочастотная сварная твердая трубка ASME SA213 T5 T9 T11 T12
HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedШпиковые трубки изготавливаются как в твердом, так и в зазубренном типе.
Эта конфигурация сварной стальной трубы с оперением может использоваться практически для любого приложения теплообменника и особенно подходит для применения при высоких температурах и высоком давлении.Важнейшие особенности этой конфигурации - это эффективность, эффективная связь плавника с трубкой при любых условиях температуры и давления и способность выдерживать высокие температуры на стороне плавника.
Непрерывный спиральный плавник прикрепляется к базовой трубе высокочастотным электрическим сопротивлением сварки, чтобы обеспечить эффективную и термически надежную связь.
Спецификация трубки:
1Добавьте площадь теплообмена и уменьшите количество труб, также увеличьте площадь секции потока дыма, чтобы уменьшить скорость дыма и абразию.
2Труба типа H может быть сделана из двойной трубы типа H, высокая жесткость, чтобы соответствовать длинному ряду труб.
3Экономизатор типа H расположен в ряд, чтобы сделать пространство на много маленьких зон, средний поток воздуха для уменьшения износа.
4С прямым каналом, чтобы получить лучший эффект выдувания пепла.
5Компактная конструкция для уменьшения веса и снижения стоимости производства.
| Материал базовой трубы |
Нержавеющая сталь, углеродистая сталь, сплавная сталь, сплав меди, алюминий, SA213, SA179, и т.д. |
| Материал плавников |
Алюминий, медный сплав, нержавеющая сталь, углеродистая сталь |
| Стандартный |
ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 |
| Толщина плавника |
0.8 мм до 4 мм |
| ОД базовой трубы |
от 20 до 219 мм |
| Плитки на дюйм |
по запросу клиента |
| Требование к испытанию |
Испытание физических свойств, анализ химического состава, неразрушающее испытание, другие проверки и испытания по требованию клиента. |
| Применение |
Воздушный охладитель, зарядный воздушный охладитель, конденсатор, испаритель, жидкостный охладитель, газовый охладитель, нефтяной охладитель, радиатор, холодильник, теплообменник с паром на воздух, супер нагреватель и т.д. |
Технические данные/подробности базовой трубы
Диаметр трубы: от 20 мм до 219 мм до максимума.
Толщина труб: минимум 2 мм до 16 мм
Материал труб: углеродистая сталь, нержавеющая сталь, сплавная сталь, кортенная сталь, дуплексная сталь, супердуплексная сталь, инконель, высокохромированный высоконикелевый и инколой, материал CK 20 и некоторые другие материалы.
Подробная информация
Толщина плавников: минимум 0,8 мм до максимум 4 мм
Высота плавников: минимум 0,25 (6,35 мм) до максимума.1.5" (38 мм)
Плотность плавников: от минимум 43 плавников на метр до максимум 287 плавников на метр
Материал: углеродистая сталь, нержавеющая сталь, сплавная сталь, кортенная сталь, дуплексная сталь и инколлой.
Для быстрой котировки, пожалуйста, присылайте следующее требование:
Количество частей,
Основная трубка: диаметр, толщина, длина и спецификация материала.
Плитки: спецификация материала, тип (твердые или зубчатые), высота, толщина, расстояние между ними, длина плавников и неплавниковые сечения.
Необходимый срок доставки.
| *Это самые распространенные узоры лопаток/труб. У нас более 20 различных комбинаций лопаток и труб. Для получения дополнительной информации и вариантов свяжитесь со мной. |
Поверхность спиральной плавницы
(ОД трубки доступная высота спиральных плавников на трубке) |
| 5/8 ′′ 3/8 ′′, 1/2 ′′ и 7/16 ′′ |
1 ′′ 3/8′′, 1/2′′, 7/16′′ и 5/8′′ |
1 1/4 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ и 5/8 ′′ |
| 15.875мм 9.525мм, 12.7мм и 11.113 мм |
25.4мм 9.525мм, 12.7мм, 11.113мм и 15.875мм |
31.75мм 9.525мм, 12.7мм, 11.113мм, 15.875мм |
- ¥ L ¥ Доступны варианты крепления ног, встроенных и других спиральных плавников.
- Свяжитесь со мной о наличии 1 1/4 " (31.75 мм) трубный материал
|
Использование трубки в промышленности
1Нефтяная промышленность
2Химическая промышленность
3Древесина
4Пищевая промышленность
5Сталелитейная промышленность
6Промышленность пластиковой формования
7. Гликольные обезвоживающие единицы
8. катушки для гибридных охлаждающих башен
9Печатные машины
10Производство поверхностных покрытий
11. Восстановление растворителя
12. Охлаждение воздухозабора турбины
13Производство текстиля
14Тепличные обогреватели и разведение
15. Кожевенные заводы
16Антифризовые катушки для воздуха процесса
17- Бумажные работы.
