ASME SA213 Бесшовная T12 HF сварная трубка с оперением для радиаторов
YUHONG Groupможет обрабатывать различные виды отраслевых проектов иВсе наши продукты изготавливаются, разрабатываются и производятся внутри страны.Это означает, что наши клиенты имеют немедленный доступ к продуктам, которые им нужны для их конкретного применения.Более того, мы можем убедиться, что вы можете получить продукцию с высочайшим качеством и производственными стандартами и местным, заботливым обслуживанием клиентов.

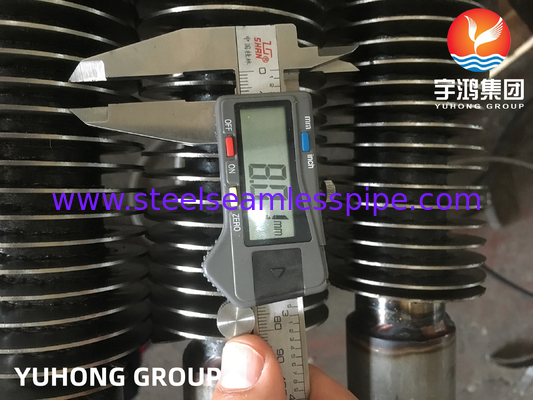

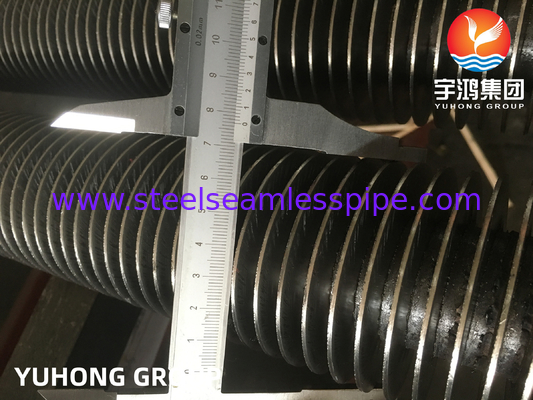

Эта страница посвящена ASME SA213 TP12 High Frequency Welded ((HFW Fin Tube), она также называется твердым типом трубки с крыльями,использовать стальную или нержавеющую стальную полоску или стальную круглую стержню/стопку, сварную непосредственно на поверхности трубы/трубыИ HFW трубки может улучшить эффективность теплопередачи гораздо больше, чем голая трубка.Эти трубки с плавниками могут часто использоваться в вибрирующих условиях..
НФВ фини трубы имеет много типов: Зернистые фини трубы, плоские фини трубы, застегнутые фини трубы.Они могут использоваться при очень высоких температурах, посколькуПрочная связь между крыльцом и основной трубкой предотвращает ослабление крыльца из-за теплового напряжения, окисления, коррозии и т.д..Мы, YUHONG, продаем эти трубки более 33 лет и продаем в более чем 70 странах.
Общие спецификации
О.Д. основной трубы: 15,88-219,1 мм
Высота плавника: 6-50 мм
Толщина плавника: 0,3-3,0 мм
Высота крыльца: по требованию клиента.

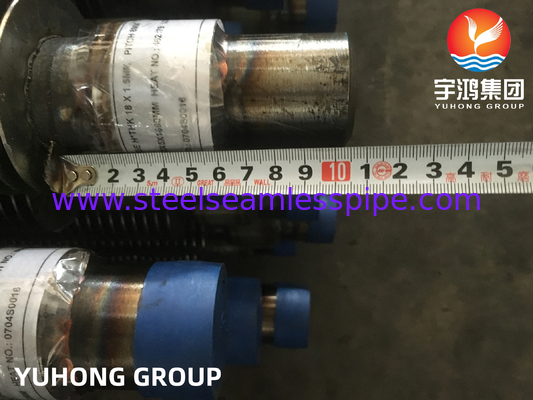

Конец: гладкий конец, загнутый конец
Нет области плавника с обеих сторон: по запросу клиента и чертежу
Спецификации для различных типов труб с перепонками
| Тип |
Описание |
Базовая трубка |
Спецификация лопаток (мм) |
| Превышение (мм) |
Плечевой пик |
Высота плавника |
Толщина плавника |
| Встроенные |
Г-типовая трубка с плавником |
16-63 |
2.1 ~ 5 |
< 17 |
- Ну и что?4 |
| Прочие изделия |
Металлические комбинированные монометаллы |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Низкая трубка с крыльями типа "T" |
10-38 |
0.6 ~ 2 |
< 1.6 |
- Ну и что?3 |
| Бамбуковые трубы |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Рана |
трубка с крыльями типа l/kl/ll |
16-63 |
2.1 ~ 5 |
< 17 |
- Ну и что?4 |
| Строка |
Трубка с финиковой нитью |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Тип U |
Трубка типа U |
16-38 |
/ |
/ |
/ |
| Сварка |
Трубка для сварки на высоких частотах |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Трубка с крыльями типа H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Продолженная трубка с крыльями |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Материал основной трубы / трубы:
1.Нержавеющая сталь:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L)
2.Сталь двойная/сверхдвойная:ASME SA789/A789, ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.Углеродистая сталь:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.Сплавленная сталь:
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.Сталь из никелевой сплавы:Сплав хесталлой / инконель / чистый никель / сплав NS / сталь из сплава меди
Материал плавников:Сплавная сталь, нержавеющая сталь, углеродистая сталь
Особенности выпуклой трубы
Высокопроизводительный
Легкая установка
Легкая установка
Необходимо меньше места
Оптимизированная поверхность
Использована лучшая технология
Меньшее потребление энергии
Увеличение надежности
Низкое содержание
Высокая механическая стойкость
Компактный дизайн и т.д.
Детали трубы ASME SA213
ASME SA213Настоящая спецификация распространяется на бесшовные котлы, сверхнагреватели и теплообменники из ферритной и аустенитной стали, указанные в классах T5, TP304 и т.д.или конденсаторные трубки и другие приложения.
Химический состав (%) --MAX K11562
| Уровень |
В |
Мн |
П |
Су |
Да, да. |
КР |
Мо |
| Т12 |
0.05-0.15 |
0.3-0.61 |
0.025 |
0.025 |
0.5 |
0.8-1.25 |
0.44-0.65 |
Механические свойства K11562
| Уровень |
Прочность на тягу, мин. |
Прочность выброса (0,2% Оффсет, мин) |
Удлинение |
Brinell/Vickers |
Роквелл |
| Т12 |
ksi-60,MPa-415 |
ksi-32,MPa-220 |
30% |
163 HBW/170 HV |
85 HRB |
Проверки и испытания
| Проверки и испытания:G-fin; L-fin; LL-fin; KL-fin; Экструдированные вытянутые трубы |
| 1Химический состав |
| 2Механические свойства |
| 3Гидростатическое испытание |
| 4Пневматическое испытание |
| 5Бороскопическая проверка. |
| 6. Тест на вихревое течение |
| 7.Испытание на протяженность (только для биметаллической трубы) |
Сопутствующие отрасли промышленности
1Нефтяная / Нефтяная промышленность - Что?
2Металлургическая промышленность
3Электроэнергетическая промышленность
4Легкая промышленность
5Фармацевтическая промышленность
6Продовольственная промышленность
7Химическая промышленность
Применение
1.Котлы (Кальдера)
2Экономисты
3.Рубинки с крыльями
4.Освобождение отходов тепла
5.Холодильники воздуха / холодильники масла / водородные холодильники / генераторы
6.Нагреватели воздуха / воздухоохлаждающие теплообменники / супернагреватели / огневые нагреватели /HRSG
7Технология теплопроводов
Для быстрой котировки, пожалуйста, отправьте с следующим требованием:
1- Количество частей.
2Основная трубка: диаметр, толщина, длина и спецификация материала.
3.Пинки: спецификация материала, тип (твердые или зубчатые), высота, толщина, расстояние между ними, длина и протяженность проемов без перьев.
4- Срок доставки требуется.
