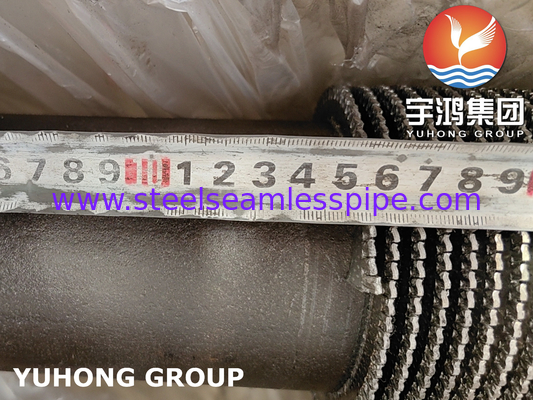

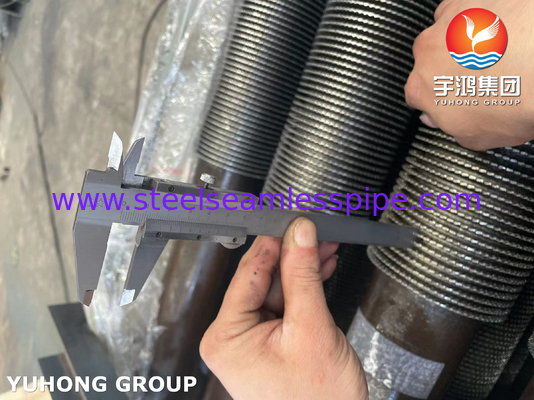

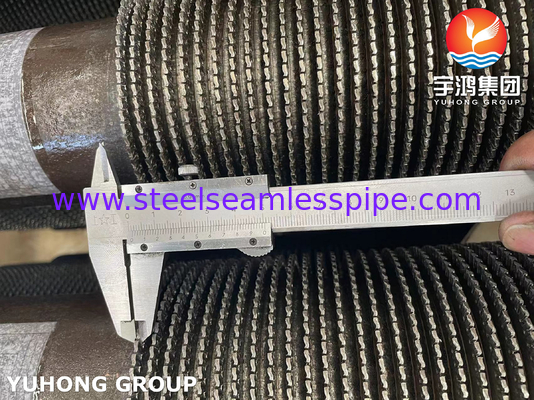

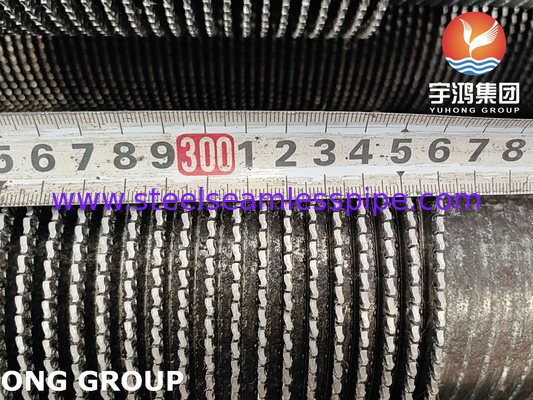

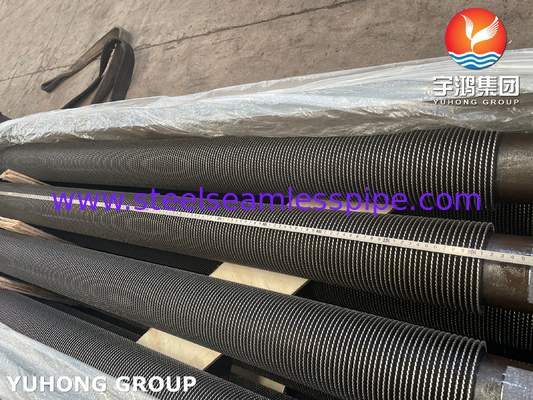

Ребристая труба HFW Serrated винтовой спиралью для теплообменного аппарата радиатора

Обзор

Произведены ребристые трубы группы Yuhong сваренные спиральные Serrated тем же самым способом, что твердое ребро, за исключением того, что прежде чем прокладка ребра сформирована вокруг трубки, прокладка ребра отрезаны (или «serrated ") crosswise от одного края (который станет наружным краем этапов ребра) до внутри 1/4 ″ другого края, выходя uncut часть которая станет непрерывным основанием для этапов ребра. Интервал между отрезками (который определяет ширину этапа после того как прокладка сформирована вокруг трубки) может быть определен как также 5/32 ″ или 5/16 ″. После быть отрезанным, прокладка ребра держится под напряжением и ограничена сбоку по мере того как она сформирована вокруг трубки, таким образом обеспечивающ действенный контакт с поверхностью трубки. По мере того как прокладка ребра сформирована вокруг трубки свое наружное (serrated) край распространяет, раскрывающ этапы как лепестки маргаритки. Непрерывный сварной шов приложен на этап где прокладка ребра сперва начинает гнуть вокруг диаметра трубки используя процесс дуговой сварки металла газа группы Yuhong уникальный (GMAW). Этот сваривая процесс создают самое сильное ребро к приложению трубки в индустрии, превосходные характеристики передачи тепла, низкое падение давления ребр-стороны и немногое к никакому изменению в микроструктуре зерна и физических характеристиках даже когда 3%-9% трубок хромия использованы.

Ребристые трубы расклассифицированы согласно их форме:

• Квадратная ребристая труба;
• Круговая ребристая труба;
• Спиральная ребристая труба;
• Продольная ребристая труба
• Рифленые ребристые трубы;
• Спиральные Serrated ребристые трубы;
• Ребристая труба иглы форменная;
• Ребристая труба объединенной плиты форменная (ребро плиты);
• Внутренняя ребристая труба. Ждать минуту.

Ребристые трубы расклассифицированы путем технологический прочесс:

• Свернутая ребристая труба;
• Сваренная сформированная трубка ребра (сваренная трубка ребра, погруженная в воду трубка ребра дуговой сварки);
• Свертывая сформированные ребристые трубы;
• Установленные форменные ребристые трубы;
• Бросая ребристые трубы;
• Ребристая труба раны напряжения;
• Трубка вставки.

Низкопробный материал трубы/трубки:

Нержавеющая сталь: ASME SA213/ASTM A213, ASME SA249/A249, ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Дуплекс/супер сталь выплавленная дуплекс-процессом: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Сталь углерода: ASME SA106/ASTM A106 Gr b, Gr c, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
Легированная сталь: T1 ASME SA213/ASTM A213, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG.
Ранг легированной стали никеля: Hestalloy: C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35. Monel: 400 401, 404, R-405, K500.
Inconel: 600, 601, 617, 625, 690, 718, 740, X-750. Incoloy: 800, 800H, 800HT, 825, 840.
Чистый никель: Ni-200, Ni-201, Ni-270. Сплав NS: Ns 1101, NS1102, NS1103, NS3105. Медная легированная сталь: ASTM B111 (70400, C70600, C71500, C71640, C68700, C44300)
Материал ребра: Легированная сталь, нержавеющая сталь, сталь углерода.
Трубка ребер нержавеющей стали высокочастотная сваренная, трубка ребер углерода стальная высокочастотная сваренная, трубка ребер трубки ребер дуплекса высокочастотная сваренная супер двухшпиндельная высокочастотная сваренная, трубка ребер воздушного охладителя, трубка ребер преподогревателя воздуха. Прессованная трубка ребер, Serrated трубки ребра.

Преимущество трубки ребра HFW:

• 1. Из-за быстрой сваривая скорости и сильного само-охлаждая влияния сваренных частей, не только зона термического влияния небольшая, но также оксидация не легка для того чтобы произойти, поэтому организация и представление сварки очень хороши.
• 2. Низкое сопротивление жары контакта, высокая стабильность, способность накопления анти--пыли.
• 3. Большая зона теплообмена.
• 4.The сварило стальную конфигурацию ребристой трубы можно использовать для любого практически применения теплообменного аппарата, и особенно одето к высокой температуре и высоким применениям давления. Важные особенности этой конфигурации эффективное, эффективное скрепление ребра к трубке под всеми условиями температуры и давление, и способность выдержать высокие температуры ребр-стороны.
• 5. Непрерывное спиральное ребро прикреплено в низкопробную трубку высокочастотной контактной электросваркой для того чтобы дать эффективное и термально надежное скрепление.
• 6. Высокочастотная сваренная ребристая труба винтовой спирали твердая обеспечить дизайнера с высокими решениями тепловой эффективности и компактного дизайна для всего ряда теплообменных аппаратов где чистые газообразные отходы использованы. Спиральные ребристые трубы изготовлены и в твердом и Serrated типе.

Применение трубки ребра HFW:

• Воздушный охладитель
• Охладитель воздуха обязанности
• Конденсатор
• Испаритель
• Жидкий охладитель
• Газовый холодильник
• Маслянный охладитель
• Радиатор
• Рефрижерация
• Пар для того чтобы проветрить теплообменный аппарат
• перегреватель etc.
