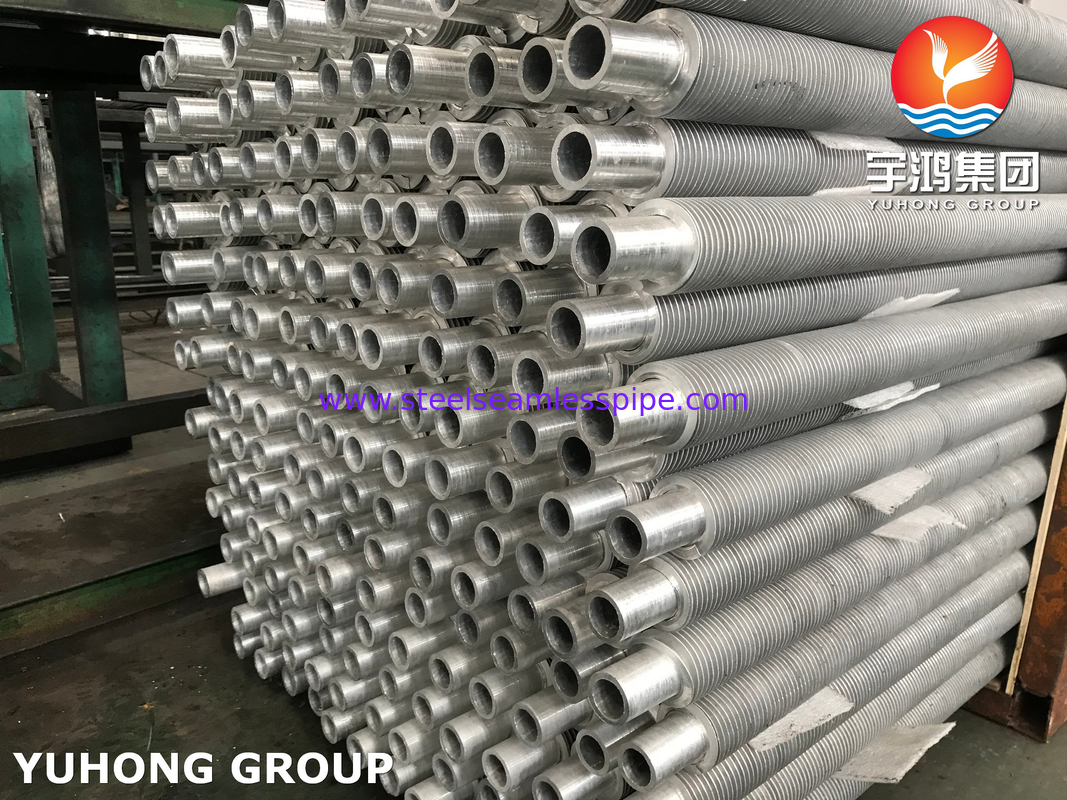

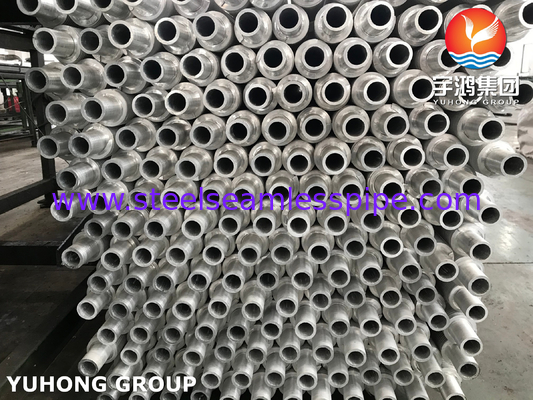

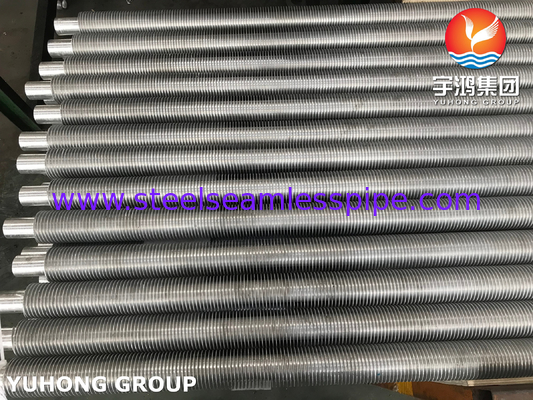

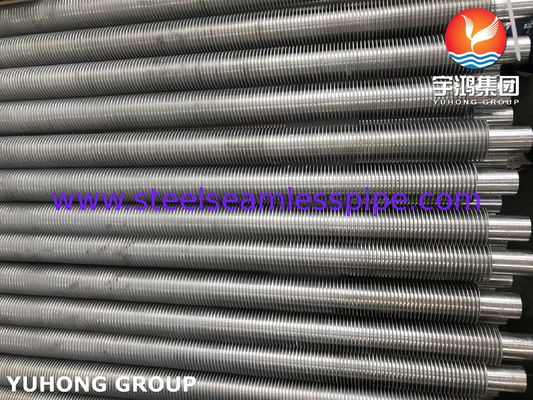

ASTM A312 ASME SA312 Нержавеющая сталь Смешанная металлическая экструзионная трубка для теплообменника
Композитные металлические экструдированные трубки с плавниками представляют собой биметаллические компоненты теплообменника, которые объединяют два разных металла путем экструзионного процесса. this process involves a base tube (such as carbon steel or stainless steel) and fins made of a more thermally conductive or corrosion-resistant metal (such as aluminum) that are bonded during the manufacturing process.
Материал алюминиевого плавника сначала наносится на внешнюю сторону базовой трубы, а затем экструдируется через штамп, чтобы сформировать плавники непосредственно с внешней поверхности базовой трубы.
Этот тип плавника может повысить экономическую эффективность и оптимизировать использование материала, используя более дешевые базовые материалы с высокопроизводительными плавниками
Выдающиеся преимущества алюминиевых плавников
(1) Высокая теплопроводность
Отличная теплопроводность: теплопроводность алюминия (около 237 W/m·K) намного выше, чем у стали (около 50 W/m·K),который может быстро переносить тепло из основной трубы на поверхность плавника, что значительно повышает эффективность обмена теплом.
Однородное теплоотведение: однородная теплопроводность алюминия может уменьшить местные горячие точки и предотвратить деформацию базовой трубы из-за чрезмерного температурного градиента.
(2) Легкая конструкция
Низкая плотность: плотность алюминия (2,7 г/см3) составляет только 1/3 плотности стали,который особенно подходит для применения с чувствительным к весу (например, воздухоохладители и системы теплообмена, установленные на транспортных средствах), сокращение затрат на структурную поддержку.
(3) Устойчивость к коррозии
Естественная защита от окисления: на поверхности алюминия легко образуется плотная оксидная пленка (Al2O3), которая устойчива к коррозии от атмосферы, водяного пара и слабой кислотной среды.продление срока службы.
Устойчивость к соляным распылям: она лучше обычной углеродной стали в морской или прибрежной среде и подходит для конденсаторов и оборудования для опреснения морской воды.
4) Экономический
Контролируемые затраты: цена алюминия ниже, чем цена меди и нержавеющей стали, а потребление энергии в процессе обработки низкое, что обеспечивает явные всеобъемлющие преимущества в расходах.
Низкая стоимость обслуживания: коррозионная стойкость уменьшает необходимость покрытия или замены.
Ухудшение производительности теплообменника происходит в основном из-за двух явлений, которые происходят с течением времени:
- Повышенная устойчивость к загрязнению из-за накопления примесей, содержащихся в обеих жидкостях.
- Повышенное тепловое сопротивление при соединении трубы с плавником из-за теплового цикла расширения материалов и коррозии у основания или корня плавника.Эти факторы создают потерю контакта или связь давление между плавниками и трубкой.
| Тип |
Описание |
Базовая трубка |
Спецификация лопаток (мм) |
| Превышение (мм) |
Плечевой пик |
Высота плавника |
Толщина плавника |
| Встроенные |
Г-типовая трубка с плавником |
16-63 |
2.1-5 |
< 17 |
- Ну и что?4 |
| Прочие изделия |
Металлические комбинированные монометаллы |
8-51 |
1.6-10 |
< 17 |
0.2-0.4 |
| Низкая трубка с крыльями типа "T" |
10-38 |
0.6-2 |
< 1.6 |
- Ну и что?3 |
| Бамбуковые трубы |
16-51 |
8-30 |
< 2.5 |
/ |
| Рана |
трубка с крыльями типа l/kl/ll |
16-63 |
2.1-5 |
< 17 |
- Ну и что?4 |
| Строка |
Трубка с финиковой нитью |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Тип U |
Трубка типа U |
16-38 |
/ |
/ |
/ |
| Сварка |
Трубка для сварки на высоких частотах |
16-219 |
3-25 |
5-30 |
0.8-3 |
| Трубка с крыльями типа H/HH |
25-63 |
8-30 |
< 200 |
1.5-3.5 |
| Продолженная трубка с крыльями |
25-219 |
8-30 |
5-35 |
φ5-20 |
Применение
Прохладитель воздуха
Конденсация выхлопного пара паровых турбин на электростанциях и охлаждение процессных газов на нефтехимических заводах зависят от легкого веса и атмосферной коррозионной стойкости алюминиевых плавников.
Системы кондиционирования и охлаждения
Алюминиевые трубки в испарителях и конденсаторах могут уменьшить вес оборудования и улучшить коэффициент энергоэффективности (COP).
Тепловое управление транспортными средствами новой энергетики
Батарейные охладители и радиаторы используют легкие преимущества алюминиевых плавников для увеличения дальности движения.
Восстановление тепла от промышленных отходов
В устройствах для восстановления тепла от отходов дымовых газов алюминиевые плавники устойчивы к коррозии кислотной росой и могут адаптироваться к сложным условиям работы.
