ASTM A106 / ASME SA 106 Gr.B Высокочастотная сварная оребренная труба U-типа из углеродистой стали
Обзор
Оребренные трубы - это тип элемента теплообмена. Они в основном используются для повышения эффективности теплообмена. Ребра обычно добавляются к поверхности теплообменной трубы для увеличения внешней (или внутренней) площади поверхности теплообменной трубы, тем самым достигая цели повышения эффективности теплообмена теплообменной трубы.
Оребренные трубы обладают характеристиками высокой теплоотдачи, большой площадью рассеивания тепла, длительным сроком службы и широкими требованиями к контролю температуры. Площадь теплообмена в несколько десятков раз больше, чем у гладких труб, и оказывает эффект усиления теплопередачи и снижения сопротивления.
Учитывая тот факт, что оребренные трубы устанавливаются на механическом оборудовании, таком как котлы, и должны выдерживать испытание непрерывной высокой температурой, при выборе оребренных труб необходимо выбирать оребренные трубы с более выдающимися характеристиками, как указано ниже. Оребренные трубы обладают высокой коррозионной стойкостью. Если выбранные оребренные трубы не устойчивы к коррозии, они подвержены коррозии в условиях непрерывной высокой температуры.
Во-вторых, оребренные трубы обладают высокой износостойкостью. Если оребренные трубы изнашиваются, эффект теплопередачи будет нарушен в соответствующей степени. Поэтому следует выбирать оребренные трубы с высокой износостойкостью.
В-третьих, оребренная труба имеет низкое контактное термическое сопротивление. Только выбрав оребренные трубы с низким контактным термическим сопротивлением, можно поддерживать производительность оребренной трубы в условиях непрерывной высокой температуры; оребренная труба обладает высокой стабильностью. Только выбрав оребренные трубы с высокой стабильностью, можно не допустить влияния характеристик теплопередачи в условиях непрерывной высокой температуры; в-пятых, оребренная труба обладает хорошей пылестойкостью.

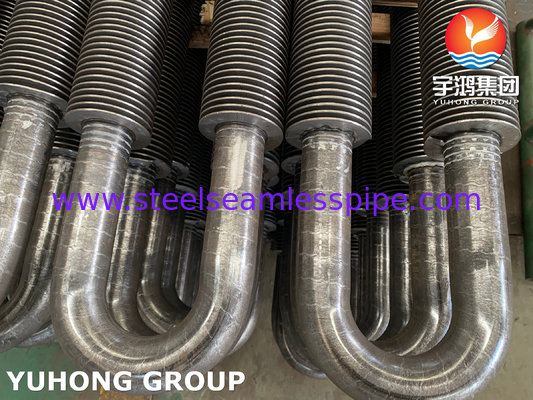

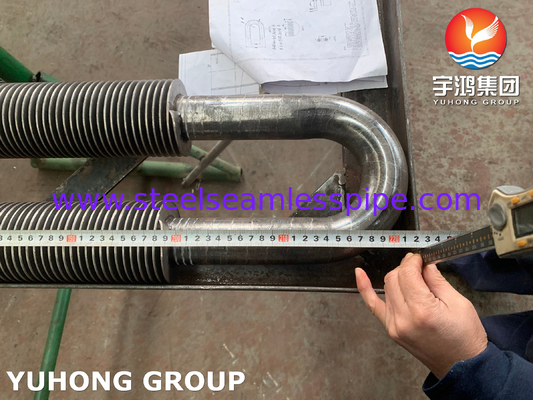

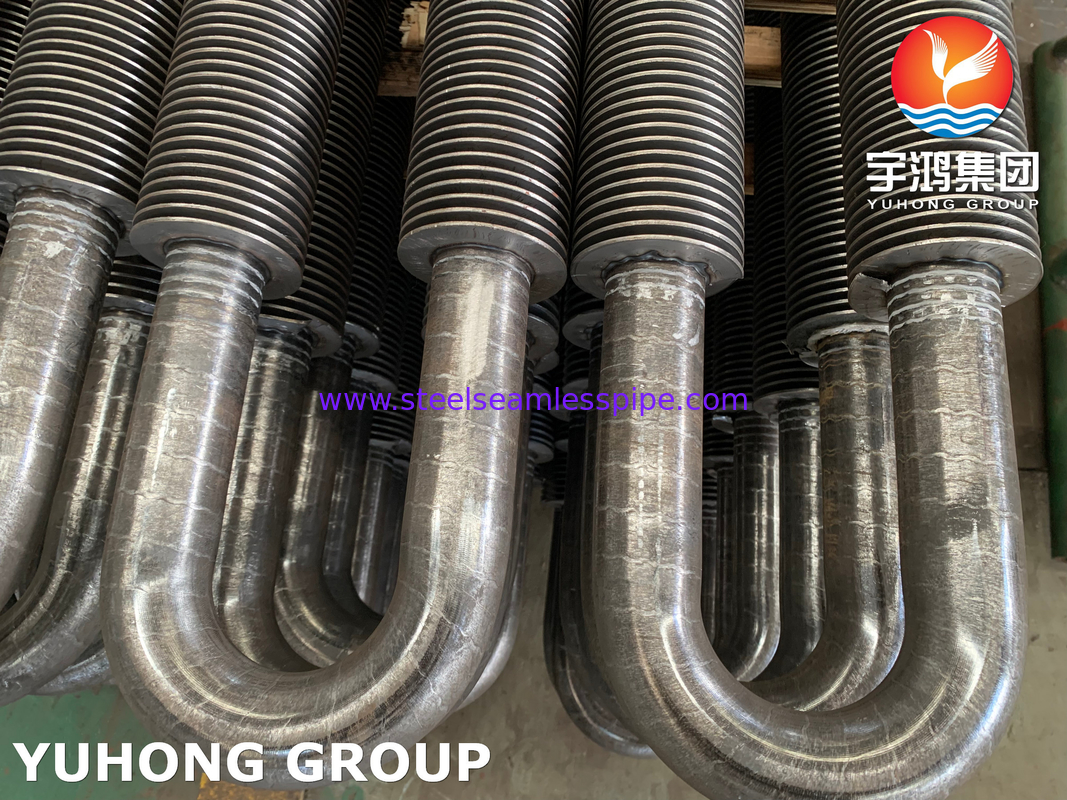

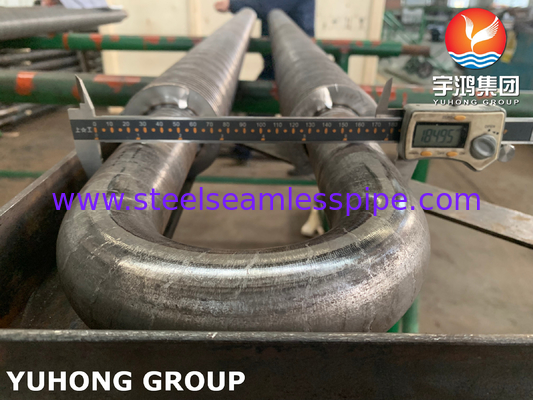

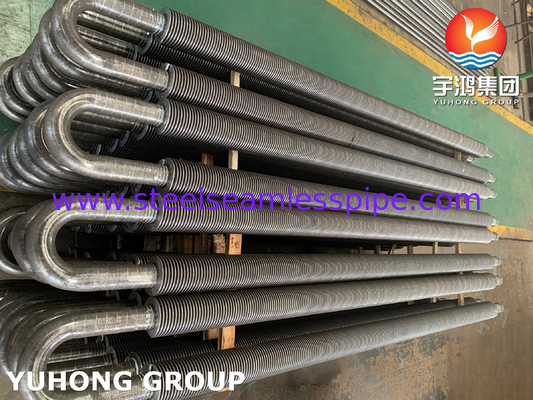

Оребренная труба U-образной формы ASTM A106 Gr.B HFW представляет собой трубу теплообменника, изготовленную из углеродистой стали с уникальным U-образным профилем ребра. U-образные ребра приварены к внешней поверхности трубы по спирали, образуя расширенную поверхность, что может повысить общую эффективность теплопередачи.
Химический состав A106 Gr.A / B / C
| Сорт |
A |
B |
C |
| C |
0.25 |
0.3 |
0.35 |
| Mn |
0.27-0.93 |
0.29-1.06 |
0.29-1.06 |
| P |
0.035 |
0.035 |
0.035 |
| S |
0.035 |
0.035 |
0.035 |
| Si |
≥0.10 |
≥0.10 |
≥0.10 |
| Cr |
0.4 |
0.4 |
0.4 |
| Cu |
0.4 |
0.4 |
0.4 |
| Mo |
0.15 |
0.15 |
0.15 |
| Ni |
0.4 |
0.4 |
0.4 |
| V |
0.08 |
0.08 |
0.08 |
Требования к растяжению ASTM A106 сортов A, B и C.
| Сорт |
Сорт A |
Сорт B |
Сорт C |
| Предел прочности при растяжении, мин., фунт/кв. дюйм |
48000 |
60000 |
70000 |
| Предел текучести, мин., фунт/кв. дюйм |
30000 |
35000 |
40000
|
Применения
Котлы электростанций
Подогреватели
Экономайзеры
Нефтехимические / нефтеперерабатывающие нагреватели и реформаторы
Конвекционные секции
Установки рекуперации тепла (WHRU)
Нагреватели теплоносителя
Промышленные паровые котлы
