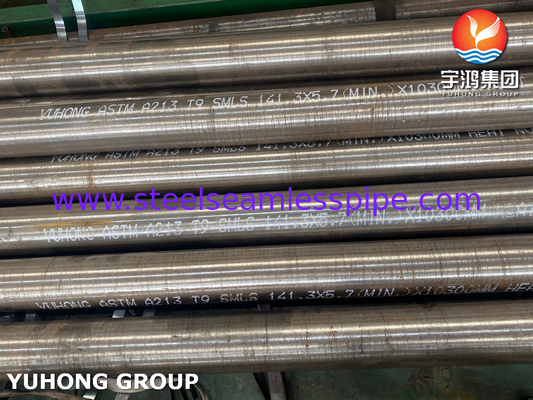

АСТМ A213 T9 Сплавная стальная бесшовная трубка с застегнутыми плавниками
Сплавная сталь, такая как A213 T9, имеет хорошую прочность, коррозионную стойкость и высокую температуру, что делает ее подходящей для требовательных условий.Другие распространенные сплавные стали, такие как T5, T11, T22, T91, T91... также хороший выбор в качестве основной трубы с плавниками.Добавление таких элементов, как хром и молибден, повышает свойства стали, делая ее прочной и надежной для промышленных применений.

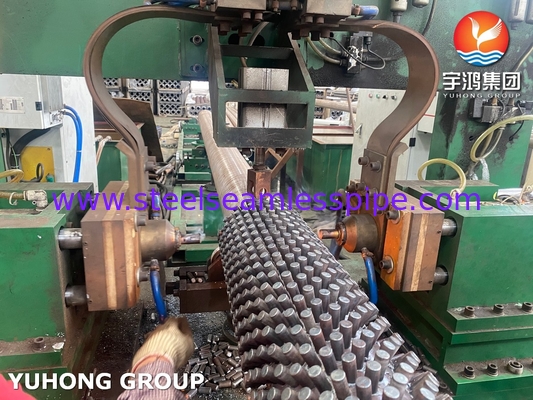

Прокатная трубкаизготавливается с помощью электрического сопротивления сварки штифов на голых трубках.что приводит к улучшению скорости передачи теплаПоэтому они широко используются в различных отраслях промышленности, таких как нефтехимия, нефть и газ.производство электроэнергии, HVAC и химической обработки для эффективной передачи тепла между жидкостями или газами.
Спецификация трубки
| Продукт |
Тип |
Название |
Материал для голых труб |
ПРИМЕЧАНИЕ |
| Теплообменник с выпуклой |
Встроенные |
Группа G-TYPE FIN TUBE |
Углеродистая сталь, медь, нержавеющая сталь, сплав |
Алюминий |
| ПРЕДВИЖАНЫЕ |
ОДИНСКИЙ МЕТАЛ МЕТАЛОЙ КОМБИНИРОВАНЫЙ |
Углеродистая сталь, медь, нержавеющая сталь, сплав |
Медь, алюминий |
|
Низкоплавкая трубка
РУБКА ТРУБКА ТРУБКА ТРУБКА
|
Углеродистая сталь, медь, нержавеющая сталь, сплав |
/ |
|
Бамбуковая трубка
РУБКА ВОРВОКОВАННАЯ
|
Углеродистая сталь, медь, нержавеющая сталь, сплав |
/ |
| РАНА |
L/KL/LL TYPE FIN TUBE (Л/КЛ/ЛЛ тип трубки с крыльями) |
Углеродистая сталь, медь, нержавеющая сталь, сплав |
Медь, алюминий |
| СТРИНГ |
СТРИНГ ФИН ТУБ |
Алюминий, медь, углеродистая сталь, нержавеющая сталь |
Алюминий, медь, углеродистая сталь, нержавеющая сталь |
| U-TYPE |
Труба U-типа |
Углеродистая сталь, медь, нержавеющая сталь |
/ |
| Сварка |
Сварная трубка с крыльями высокой частоты |
Углеродистая сталь, нержавеющая сталь, сплав |
Углеродистая сталь, нержавеющая сталь, сплав |
| H/HH TYPE FIN TUBE (Тайп трубки с крыльями) |
Углеродистая сталь, нержавеющая сталь, сплав |
Углеродистая сталь, нержавеющая сталь, сплав |
| СТУДИРОВАННАЯ ПИННАЯ ТУБКА |
Углеродистая сталь, нержавеющая сталь, сплав |
Углеродистая сталь, нержавеющая сталь, сплав |
Эквивалентный материал для бесшовной трубы из сплавной стали ASTM A213 T9
| Торговое наименование |
Уровень |
UNS # |
Отопительные трубки |
| 1 1/4 Хром |
T11 |
K11597 |
A213 / SA213 |
| 2 1/4 Хром |
T22 |
K21590 |
A213 / SA213 |
| 5 Хром |
Т5 |
K41545 |
A213 / SA213 |
| 9 Хром |
T9 |
K90941 |
A213 / SA213 |
| T91 |
T91 |
K90901 |
A213 / SA213 |
| T92 |
T92 |
K92460 |
A213 / SA213 |
Механические свойства бесшовной стальной трубы из сплавной стали ASTM A213 T9
| Стальная категория |
Прочность на растяжение, МпА |
Прочность нагрузки, МпА |
Удлинение, % |
| ASTM A213 T5 |
Минус: 415 |
Минус: 205 |
Минус: 30 |
| ASTM A213 T9 |
Минус: 415 |
Минус: 205 |
Минус: 30 |
| ASTM A213 T11 |
Минус: 415 |
Минус: 205 |
Минус: 30 |
| ASTM A213 T12 |
Минус: 415 |
Минус: 205 |
Минус: 30 |
| ASTM A213 T22 |
Минус: 415 |
Минус: 205 |
Минус: 30 |
| ASTM A213 T91 |
Минус: 415 |
Минус: 415 |
Минус: 20 |
Химический состав бесшовной стальной трубы из сплавной стали ASTM A213 T9
| Стальная категория |
| В |
Мн |
П |
S |
Да, да. |
КР |
Мо |
V |
| ASTM A213 T5 |
Макс: 0.15 |
0.30 - 0.60 |
Макс: 0.025 |
Макс: 0.025 |
Макс: 0.50 |
4.00 - 6.00 |
0.45 - 0.65 |
- Я... |
| ASTM A213 T9 |
Макс: 0.15 |
0.30 - 0.60 |
Макс: 0.025 |
Макс: 0.025 |
0.25 к 1.00 |
8.00 - 10.00 |
0.90 - 1.10 |
- Я... |
| ASTM A213 T11 |
0.05 - 0.15 |
0.30 - 0.60 |
Макс: 0.025 |
Макс: 0.025 |
0.50 к 1.00 |
1.00 - 1.50 |
0.44-0.65 |
- Я... |
| ASTM A213 T12 |
0.05 - 0.15 |
0.30 - 0.61 |
Макс: 0.025 |
Макс: 0.025 |
Макс: 0.50 |
0.80 - 1.25 |
0.44 - 0.65 |
- Я... |
| ASTM A213 T22 |
0.05 - 0.15 |
0.30 - 0.60 |
Макс: 0.025 |
Макс: 0.025 |
Макс: 0.50 |
1.90 - 2.60 |
0.87 - 1.13 |
- Я... |
| ASTM A213 T91 |
0.08 - 0.12 |
0.30 - 0.60 |
Макс: 0.020 |
Макс: 0.010 |
0.20 - 0.50 |
8.00 - 9.50 |
0.85 - 1.05 |
0.18 - 0.25 |
| СБ: 0,06 - 0.1 |
N: 0,030 - 0.070 |
Ни Макс: 0.40 |
Макс0.04 |
Ти: Макс: 0.01 |
Макс 0.01 |
|
|

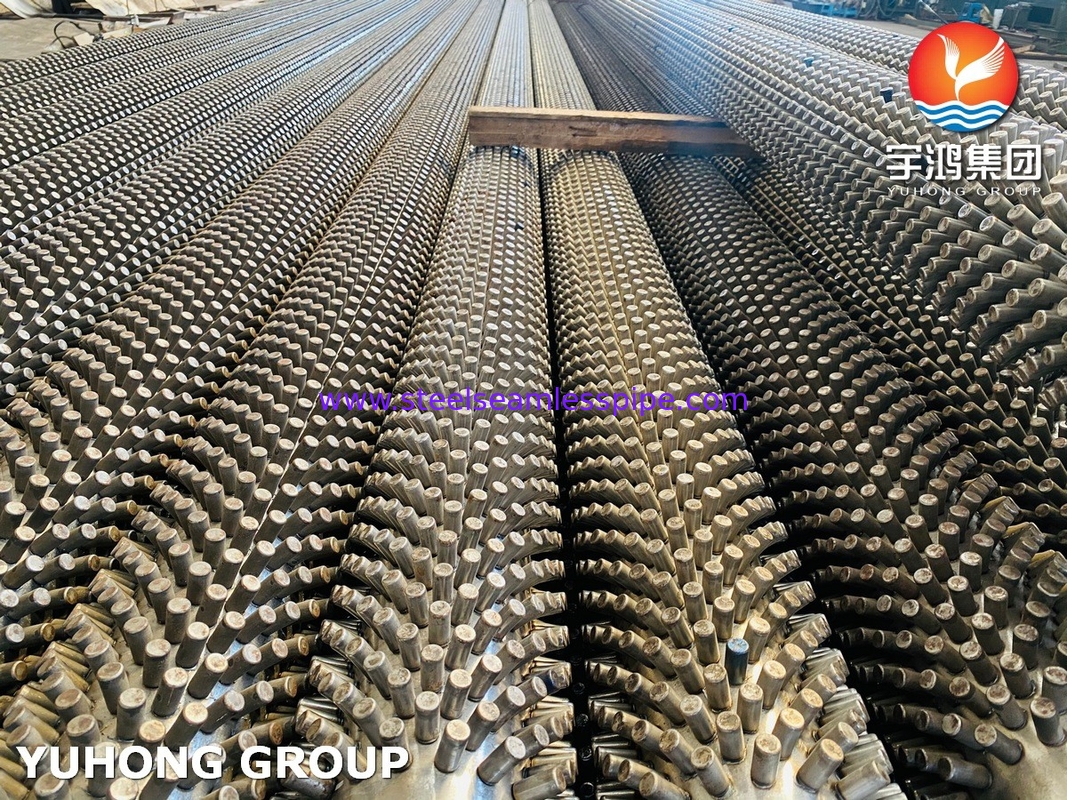

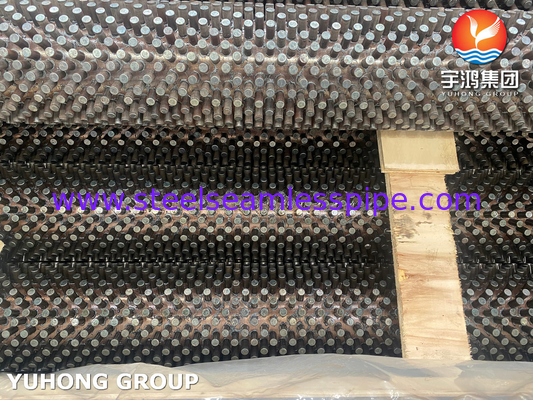

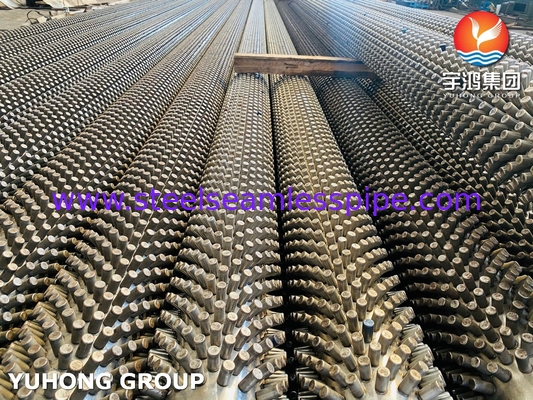

Преимущества застегнутой трубы:
Из-за их относительно более толстого поперечного сечения по сравнению с плавниками, забитые трубы являются одним из наиболее механически прочных расширенных поверхностей.Хотя прочность может быть не рассматривается для теплопередачи производительности, это может быть важно, когда применение требует, чтобы расширенная поверхность несла вес трубы на опорах, или когда ожидается серьезное механическое повреждение во время эксплуатации или очистки.
Применение
В основном применяется в нефтехимической промышленности, в области конвекционных печей, вакуумных генераторов для химической обработки,специально используемые в нефтедобывающих приложенияхВысокое сопротивление в суровых условиях, таких как слои атмосферы серной кислоты, делает его очень полезным для упомянутых отраслей промышленности.
- Экономайзер
- Котлы
- Паровая печь
- Теплообменники
- Сборники труб
- Радиаторы
- Воздухоохладители
- Прегреватель воздуха
