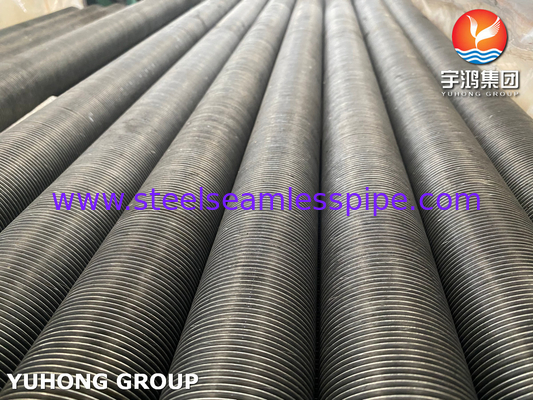

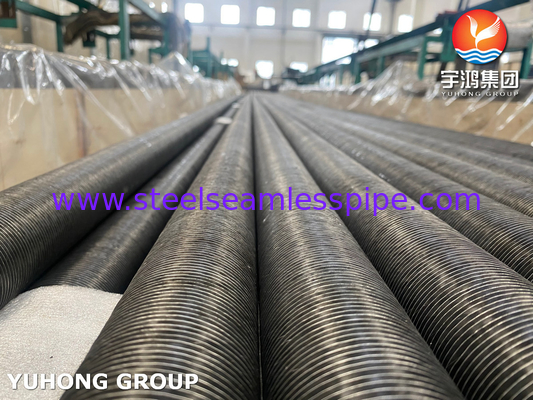

Тип А179 Углеродистая стальная труба Al Fin для воздухоохладителя

A179 Бесшовная трубка из алюминия Al1060 Встроенная трубка типа G Fin

Быстрая подробность:

Пропускная способность: 16 мм минимум 219,1 мм ((8') максимум.
Длина трубы: 25000 мм максимум.
Высота плавника: максимум 50 мм.
Толщина плавников: обычно 0,2 ~ 3,0 мм
Протяженность крыльца: 2,3 мм (11FPI) мин. или по заказу клиента

Производственный процесс
Алюминиевая лента с крыльями затягивается и помещается в канаву, вырезанную в трубку глубиной около 0,4 мм.

Поверхностная защита гладких концов
Оба конца канавчатых труб типа G должны быть металлизированы цинком или алюминиевым, нанесенным покрытием системы электроспылительной дуги.

Критерии принятия
Стандарт API 661 ((Воздушно-охлаждаемые теплообменники для общего обслуживания нефтеперерабатывающих предприятий) или условия поставки (TDC).

Аксессуары
Подпорная коробка труб, зажим или распределительная коробка (материалы: алюминий, цинк и нержавеющая сталь).

Условия доставки:

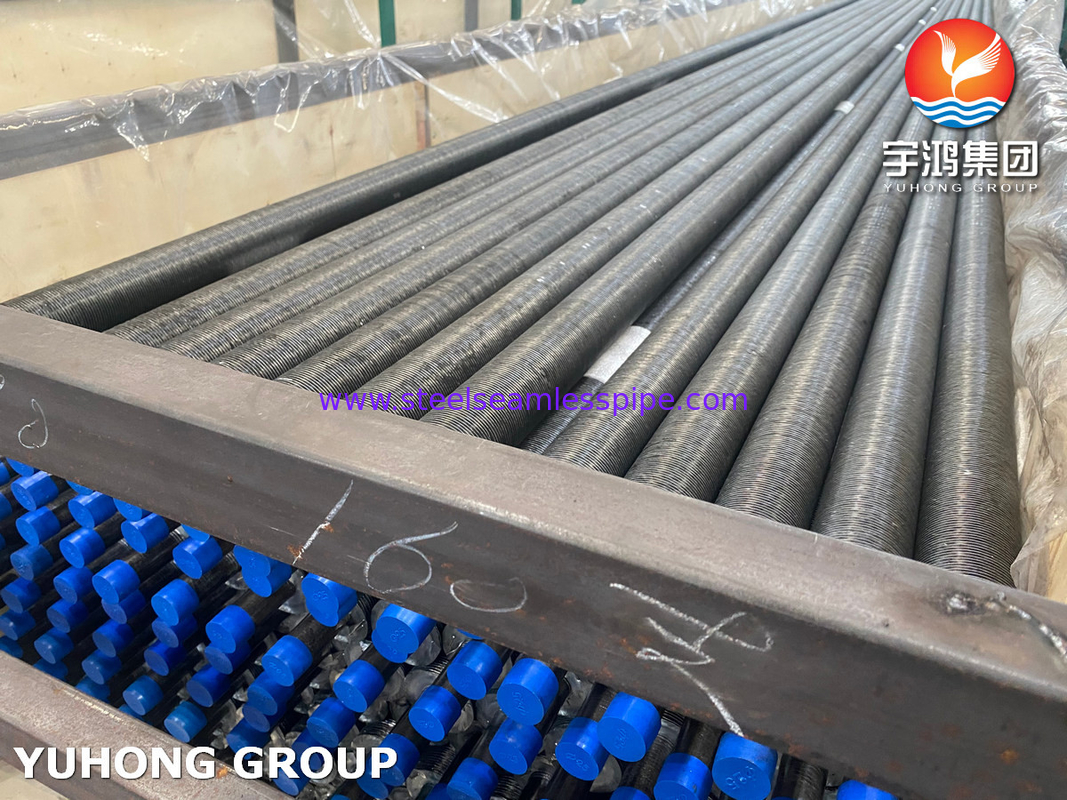

Концы труб - квадратные, свободные от отрывов, внутренне сушены и очищены воздухом, внешне покрыты лаком на обоих концах G-Fin Embedded Fined Tube.
Осушители помещаются в каждую упаковку для континентальной транспортировки.

Трубки с крыльями типа L, также известные как трубки с крыльями типа L, являются типом трубки с крыльями, используемой в теплообменниках, котлах и другом оборудовании для передачи тепла.Их характеризует плавник, обернутый вокруг трубки и прикрепленный к ее основанию в форме буквы "Л"Эта конструкция увеличивает площадь поверхности для теплообмена, обеспечивая при этом безопасное прикрепление к основной трубе.

Ключевые характеристики:
Материал: Основная трубка и плавники могут быть изготовлены из различных материалов, включая углеродистую сталь, нержавеющую сталь, алюминий и медь, в зависимости от требований применения.
Тип плавника: плавники свертываются вокруг трубки с ногой у основания, создавая форму буквы "L".повышение эффективности теплопередачи.
Процесс изготовления: плавники механически обернуты вокруг трубы, а нога "L" обеспечивает плотное соответствие, обеспечивая хорошую теплопроводность и механическую прочность.

Преимущества:
Улучшенная теплопередача: форма плавников на букву "L" увеличивает площадь поверхности и повышает эффективность теплообмена.

Безопасное прикрепление: основания плавников обеспечивают плотное приспособление, обеспечивающее надежное прикрепление плавников к трубе.

Универсальность: подходит для широкого спектра применений благодаря наличию различных материалов и настраиваемых размеров.

Прочность: надежное прикрепление плавников к трубе обеспечивает длительную эксплуатацию даже в сложных условиях.

Спецификации:
Диаметр трубы: может варьироваться в зависимости от потребностей приложения.
Высота и толщина плавника: можно настроить для удовлетворения конкретных требований к теплопередаче.
Протяженность плавника: расстояние между плавниками может регулироваться в соответствии с желаемой тепловой производительностью.
Длина: изготавливается на определенные длины на основе конструкции теплообменника.

Приложения и преимущества:

Общими областями подачи заявки являются:

1. Теплообменники: A179 Встроенные трубки с крыльями широко используются в теплообменниках для повышения эффективности передачи тепла оборудования.Встроенные плавники на поверхности трубы позволяют увеличить площадь поверхности, что помогает более эффективно переносить тепло.

2. Воздушно-охлаждаемый теплообменник: встроенная трубка A179 является идеальным выбором для воздушно-охлаждаемых теплообменников.который может быть критически важен в воздушно-охлаждаемых теплообменниках, где нет вторичной среды для переноса тепла.

3. Сопротивление коррозии: трубный материал A179 известен своей хорошей коррозионной стойкостью. Встроенные плавники повышают его сопротивление коррозии и уменьшают эрозию.

4. Экономичный: материал трубы A179 экономичен, что делает его идеальным выбором для различных применений теплопередачи. Плитки, встроенные на поверхности трубы, позволяют увеличить площадь поверхности,который улучшает общую тепловую производительность, что делает его экономичным и эффективным вариантом.

5. компактный дизайн: встроенные плавники на поверхности A179 встроенные плавники трубки позволяют для компактного дизайна, что делает его идеальным выбором, где пространство ограничено,и требуется высокая степень тепловой эффективности.

Спецификации:

Рыбчатые трубки типа G соединены двумя различными материалами.




Конкурентное преимущество:
Высокая механическая связь:
Плитки типа G встроены в базовую трубку, обеспечивая сильную механическую связь, которая обеспечивает хороший тепловой контакт и эффективную передачу тепла.

Прочность:
Механическая связь плавника типа G обеспечивает повышенную устойчивость к тепловому циклированию и механическим нагрузкам, увеличивая долговечность и надежность трубы.

Улучшенная передача тепла:
Подобно плавникам типа L, плавники типа G также увеличивают площадь поверхности, повышая общую эффективность теплопередачи трубки.

Устойчивость к повреждению перегородки:
Встроенная конструкция плавников типа G делает их менее восприимчивыми к повреждениям от физических ударов или вибраций, что делает их подходящими для непрочной среды.

Защита от коррозии:
Плитки типа G помогают защитить базовую трубу A179 от коррозионной среды, уменьшая риск коррозии и продлевая срок службы трубы.

Терморасширение:
Конструкция плавников типа G позволяет в некоторой степени терморасширяться и сокращаться, что может быть полезно в приложениях с различными температурами.

Эффективность обслуживания:
Устойчивая конструкция труб с крыльями типа G часто приводит к снижению требований к техническому обслуживанию, сокращению времени простоя и эксплуатационных затрат.

Многогранность:
Трубки с крыльями типа G могут использоваться в различных приложениях, таких как воздушно-охлаждаемые теплообменники, экономайзеры и котлы, благодаря их высокой эффективности и долговечности.
