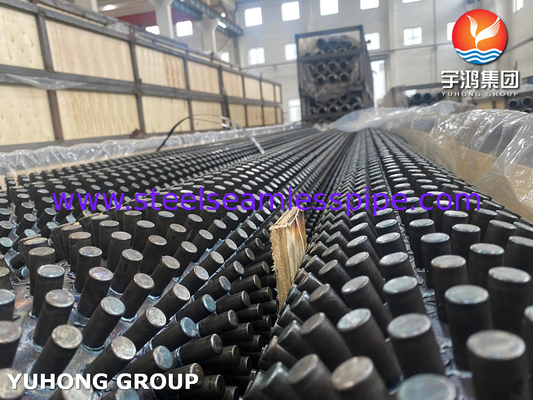

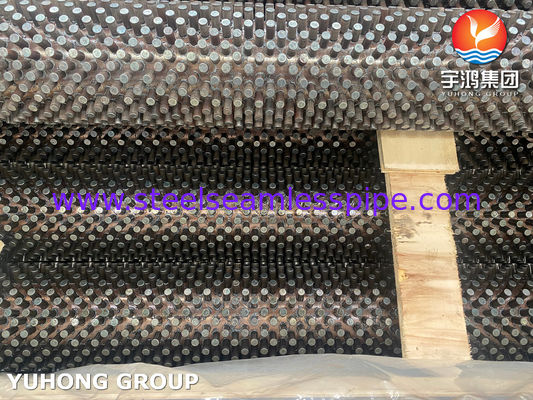

АСТМ A213 T9 Шнуровая цепная трубка из сплава стали для воздушных нагревателей и экономизаторов

Ключевые характеристики застегнутой трубы ASTM A213 T9

1Состав материала

• Степень T9 представляет собой низколегированную сталь, содержащую ~9% хрома и ~1% молибдена, обеспечивающую повышенную устойчивость к окислению и коррозии при повышенных температурах по сравнению с углеродной сталью.
• Соответствует ASTM A213, который охватывает бесшовные ферритовые и аустенитовые стальные котлы, сверхнагреватели и теплообменники.

2. Застекленный дизайн

• Ключи (прицепы или выступы) сварятся сопротивлением на внешнюю поверхность трубы для улучшения теплопередачи в газе-жидкости или газе-паре.
• В зависимости от условий обслуживания, распространенные материалы для подшипников включают углеродистую сталь, нержавеющую сталь или сплавную сталь.

3. Стандарты и спецификации

• ASTM A213: охватывает бесшовные трубы для высокотемпературной службы.
• ASME SA213: эквивалентная версия кода ASME для котлов и сосудов под давлением.
• Стандарты сварочной сварки на козырьках: обычно следуют AWS C1.1 для сопротивления сварки.

4Преимущества застегнутых труб

• Улучшенная передача тепла из-за увеличения площади поверхности.
• Уменьшение загрязнения и улучшение потока газа в применении дымовых газов.
• Лучшая долговечность в высокотемпературной коррозионной среде.

5Производство и испытания

• Изготовление бесшовных труб (прокатные или экструдированные).

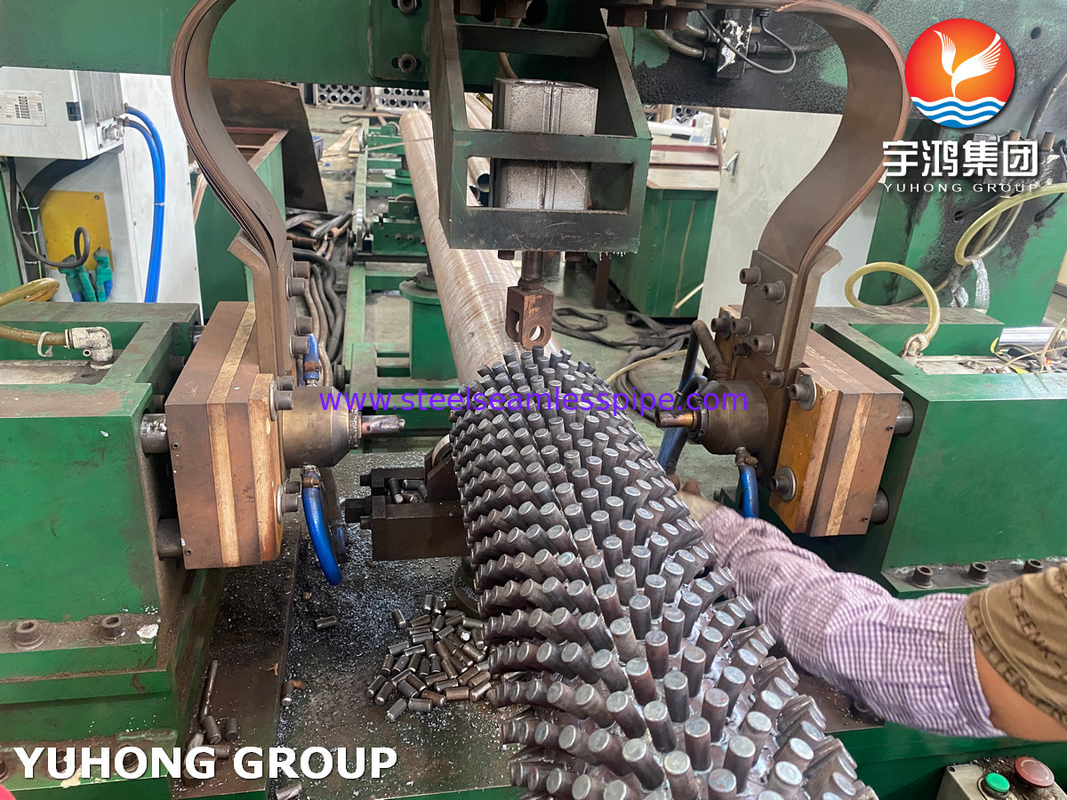

• Сварка на косточках, выполненная в контролируемых условиях.
• Неразрушительные испытания (NDT), такие как гидростатические, ультразвуковые или вихревые испытания тока.
• Химическое и механическое испытание согласно требованиям ASTM A213.

ASTM A213 T9 Применение застегнутой трубы

ASTM A213 T9 прокаленная трубка специально разработана для высокотемпературных условий высокого давления, где повышенная теплопередача и устойчивость к окислению/коррозии являются критическими.Ниже приведены некоторые ключевые приложения, где эта труба превосходит:

1. Котлы для утилизации отработанного тепла (WHRB)

• Используется в ГРСГ (генераторах парового восстановления тепла) на электростанциях и нефтеперерабатывающих заводах для восстановления тепла из выхлопных газов (например, дымовых газов газовых турбин).

Почему Т9?

• Устойчив к сульфидации и окислению в дымовых газах (до ~ 1,100 ° F / 593 ° C).
• Ключи повышают эффективность поглощения тепла от горячих газов.

2. Котлы на угле и биомассы

• Конвекционный проход и экономайзерные секции, где температура дымовых газов высока (~ 800 ≈ 1200 ° F / 427 ≈ 649 ° C).

Почему застрял?

• Предотвращает загрязнение пепла, нарушая поток газа.
• Улучшает теплопоглощение в зонах низкой температуры.

3. Котлы с жидкостным покрытием (CFB и BFB)

• Используется в циркулирующих жидкостных котлах (CFB) и бульвачных жидкостных котлах (BFB).

Почему Т9?

• Устойчив к эрозии и коррозии от абразивных материалов.
• Содержание молибдена помогает с устойчивостью к ползучему под циклическими нагрузками.

4Рафинирующие и нефтехимические нагреватели

• Конвекционные секции нагревателей (например, нагреватели на сырую нефть, формерные печи).

Зачем забитые трубки?

• Максимизирует восстановление тепла от горячих газов сгорания.
• Уменьшает горячие точки, улучшая распределение тепла.

5. Нагреватели воздуха и экономизаторы

• Регенеративные/рекуперативные нагреватели воздуха в электростанциях.

Почему Т9?

• Он справляется с содержащими серу дымовыми газами лучше, чем углеродистая сталь.
• Застежки предотвращают накопление летящего пепла и повышают тепловую эффективность.
