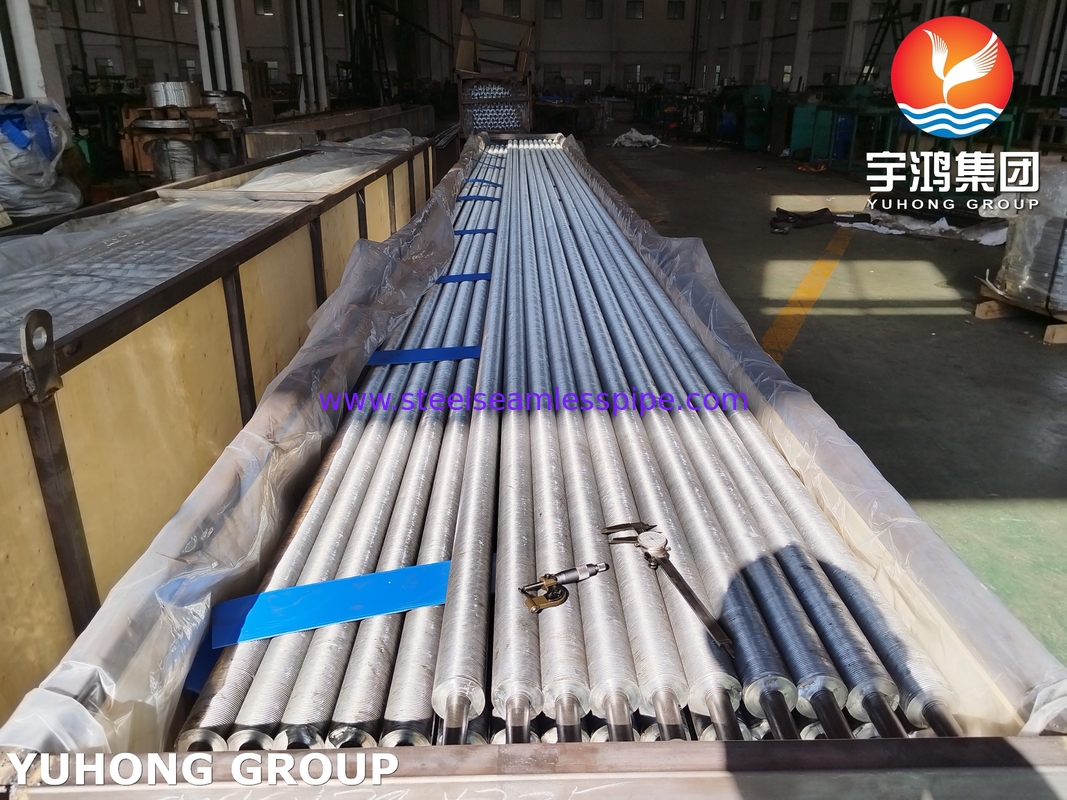

ASTM A213 T5 Встроенная трубка типа G для конденсаторов и испарителей

A213 T5 Embedded Fin Tube представляет собой высокопроизводительный компонент теплопередачи, предназначенный для требовательных промышленных применений.и применения:

1Материал основной трубы: ASTM A213 T5

Состав сплава: сталь хрома-молибдена (5Cr-0,5Mo), соответствующая стандартам ASTM A213 T5.

Ключевые свойства:

Высокотемпературная прочность: сохраняет механическую целостность при температурах до 600 °C.

Устойчивость к коррозии/окислению: Содержание хрома обеспечивает устойчивость к скалированию и окислению в условиях пара/высокой температуры.

Бесшовная конструкция: изготавливается без сварки, обеспечивая надежность в условиях высокого давления (обычно в котлах и супернагревателях).

2. Встроенный дизайн плавников

Процесс строительства:

Внешняя поверхность основной трубы прорезана высокоточных спиральных или продольных канавок.

Вставка плавников: Металлические плавники (обычно из углеродистой стали, нержавеющей стали или легированной стали) механически нажимаются или прокатываются в канавы.

Связывание: плавники обрабатываются холодом в канавках, создавая тесную механическую связь без сварки.

Геометрия: спиральные (спиральные) или продольные (прямые) плавники; зубчатые плавники для повышения турбулентности.

3. Ключевые особенности

Тепловая эффективность: увеличенная площадь поверхности (до 10×15 раз голая трубка) улучшает скорость передачи тепла в системах газообразной или жидкообразной.

Идеально подходит для применения в средах с низкой конвекцией (например, выхлопные газы).

Механическая долговечность: встроенные плавники устойчивы к ослаблению от теплового цикла или вибрации.

Без усталости сварки, что делает их подходящими для высокотемпературных условий.

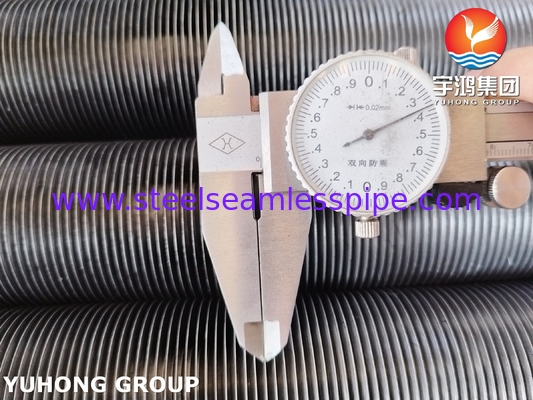

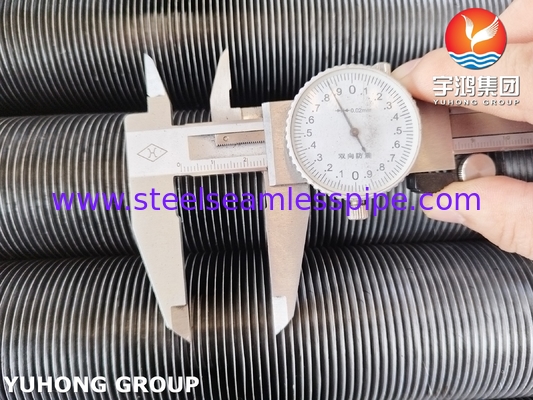

Настройка: плавники могут быть настроены по высоте, толщине, расстоянию и материалу для оптимизации производительности для конкретных нагрузок (например, дымовых газов с пеплом, коррозионных жидкостей).

4. Приложения

Производство электроэнергии: котлы, нагреватели, экономайзеры и предварительные нагреватели воздуха.

Нефтехимия: генераторы пара с рекуперацией тепла, реформеры.

Промышленный HVAC: Восстановление отходов тепла из печей или печей.

Морские/офшорные: компактные теплообменники для охлаждения двигателя или нагрева топлива.

6. Преимущества по сравнению с сварными/экструдированными плавниками

Отсутствие термической деградации: холодная обработка сохраняет металлургические свойства базовой трубы.

Снижение риска загрязнения: гладкий интерфейс с канавкой до оперения минимизирует накопление пепла / обломков.

Экономично: более длительный срок службы в суровых условиях снижает затраты на обслуживание.

7. Стандарты и сертификации

Соответствует требованиям ASME раздела I (мощные котлы) и раздела VIII (сосуды под давлением).

Испытания: гидростатическое испытание, неразрушительное испытание (NDT) и проверка прочности связей плавников в соответствии с протоколами производителя.
