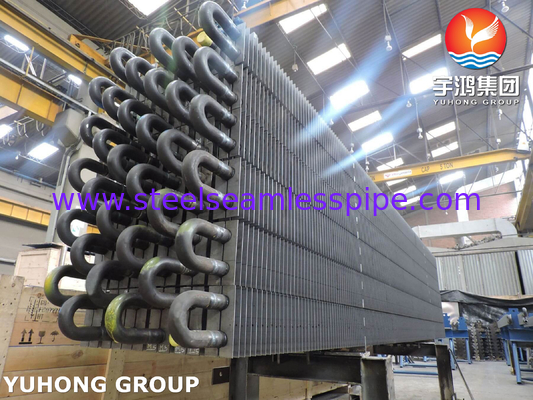

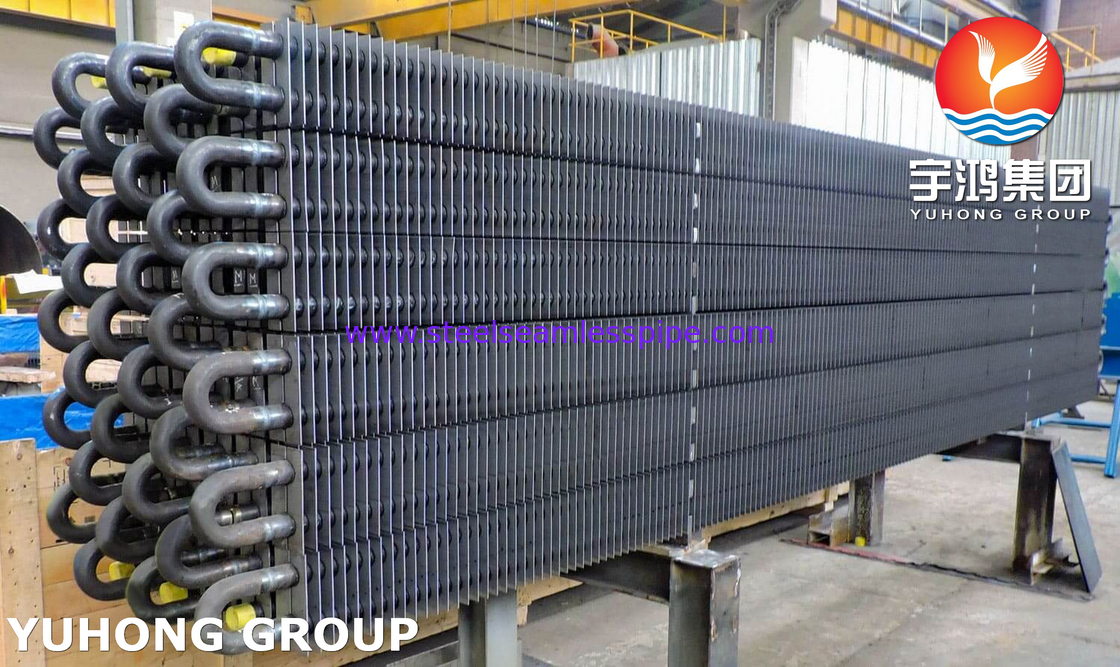

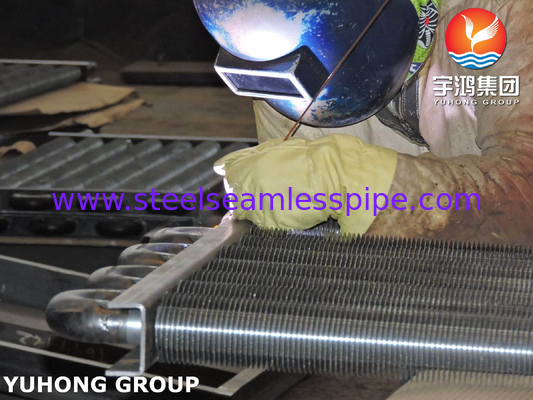

Углеродистая сталь H-тип и двойной H-тип трубы ASTM A179/ASME SA179

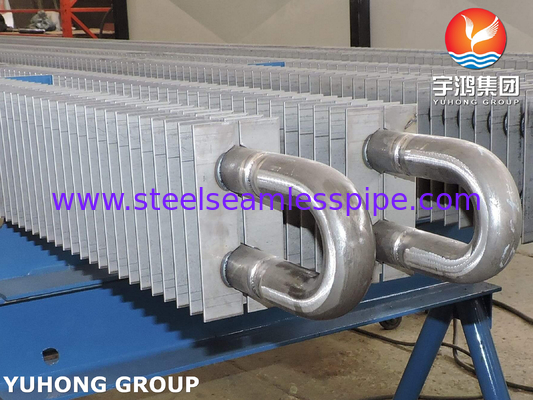

Основные различия между трубками типа H и трубками типа H с двойными плавниками отражаются в структуре, производительности и применимых сценариях.Трубы с крыльями типа H образуют "H"-образное поперечное сечение путем симметричной сварки двух вертикальных крыльев по обе стороны основной трубыОн имеет большую площадь теплопередачи и среднее сопротивление жидкости. Он подходит для обычных сред высокой температуры (таких как экономизаторы котлов и нефтехимические отопительные печи).Разрыв между плавниками широк., риск накопления пепла низок, его легко очищать и обслуживать, при этом его производительность высока.
Двойные трубки с крыльями типа H накладывают два набора крыльев типа H на базовую трубку, образуя композитную структуру "двойного H", что еще больше увеличивает площадь поверхности теплопередачи и эффект турбулентности,и значительно повышает эффективность теплопередачи, но сопротивление жидкости выше и структура сложнее, требования к точности изготовления строгие, а стоимость высока.Подходит для сценариев с строгими требованиями к эффективности теплообмена (например, сверхкритические энергогенерирующие установки и высокотемпературные крекинговые печи), но плотное расположение крыльев может увеличить вероятность накопления пепла и требует частотного обслуживания.
Трубки H-типа известны своей экономичностью и легким обслуживанием, в то время как трубки с двойным H-типом имеют эффективную теплопередачу в качестве основного преимущества.Необходимо сбалансировать производительность и затраты в соответствии с условиями труда.
Требования к химическому составу
| Элемент |
Процентная масса |
| В |
0.06 ~ 0.18 |
| Мн |
0.27 ~ 0.63 |
| П |
≤ 0.035 |
| S |
≤ 0.035 |
Механические свойства
Т.С. минус.
ksi [MPa] |
47 [325] |
Минимальная.
ksi [MPa] |
26 [180] |
El. в 2"
минимум % |
35 |
Твердость,
Макс. HRB |
72 |
Материал трубки
| Голые трубные материалы |
| Трубы из углеродистой стали |
A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| Трубы из сплавной стали |
A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| Трубы из нержавеющей стали |
TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| Медные трубы |
UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| Титановые трубки |
Г. 2 |
| Материалы для плавников |
Алюминий (Alu.1100, Alu.1060)
|
Применение
Простые трубки с крыльями типа H широко используются в следующих сценариях из-за их простой структуры, экономичности и практичности, а также легкого обслуживания:
Электроэнергетическая промышленность: экономизаторы котлов, предварительные нагреватели воздуха, используемые для утилизации отработанного тепла от расходных газов средней и низкой температуры;
нефтехимическая промышленность: конвекционная секция нагревательной печи, каталитический крекинг, переработка газа с высоким содержанием пыли;
Инженерная защита окружающей среды: промышленное оборудование для удаления пыли, низкотемпературная система восстановления отработанного тепла от дымовых газов, подходящая для условий, требующих регулярной очистки пыли;
Обычные теплообменники: общие теплообменные устройства в химической промышленности, бумажном производстве и других областях, сбалансирующие эффективность и стоимость теплопередачи.
Двойные H-типовые трубки с оперением используются в основном в областях с высокими требованиями к производительности:
Высокоэффективная утилизация отработанного тепла: сверхкритические генераторы, газовые турбины, системы выхлопных газов, максимальное использование тепловой энергии;
Средства высокой температуры и высокого давления: печи для крекинга нефти, реакторы синтетического аммиака, выдерживающие высокие температуры (≤800°C) и высоко коррозионные среды;
компактное оборудование: на судах, морских платформах и других сценариях с ограниченным пространством, уменьшение объема оборудования с помощью высокой плотности плавников;
Окружающая среда с высоким уровнем пыли (необходимо сотрудничать с системой очистки пыли): теплообмен отработавших газов цементных печей, высокотемпературная обработка дымовых газов металлургической промышленности,повышение теплопередачи при одновременном контроле рисков накопления пыли.
