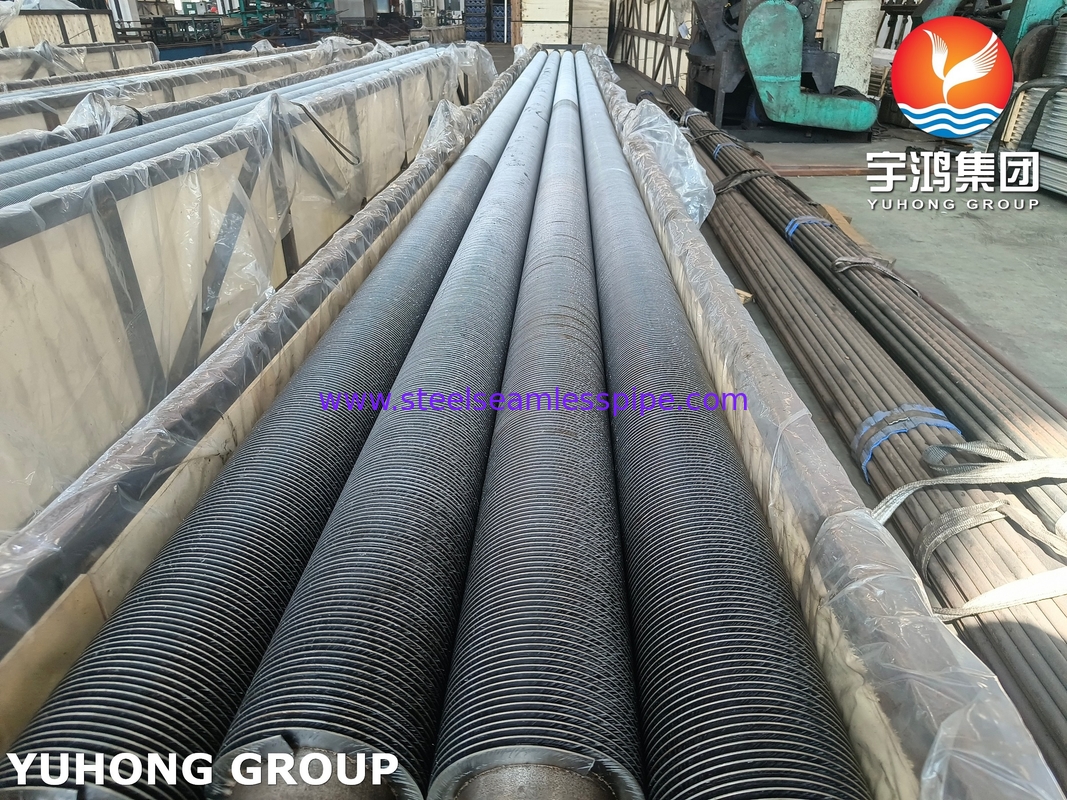

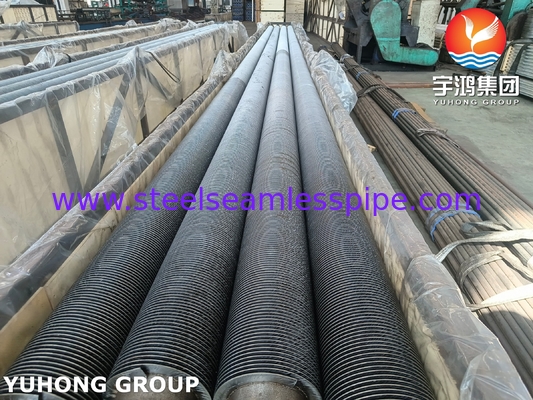

ASTM A335 P22 Прочная трубка для обогревателей и экономизаторов нефтеперерабатывающих заводов

1АСТМ A335 класс P22 представляет собой сплав хрома-молибдена с следующими характеристиками:

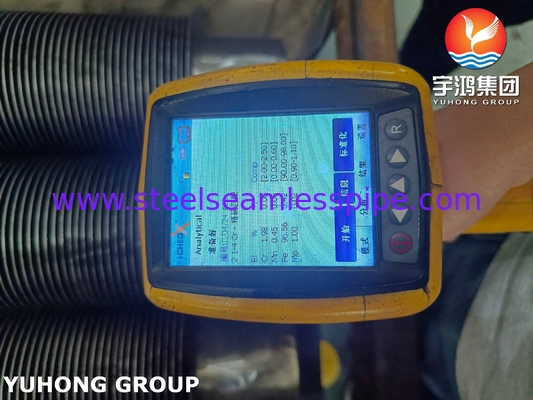

• Химический состав

• Механические свойства:

• Прочность на растяжение: ≥415 MPa (60,200 psi)

  Устойчивость к мощности: ≥ 205 МПа (29,700 пс)

  Твердость: ≤163 HBW (Brinell)

  Удлинение: ≥ 30% (в 50 мм)

• Тепловая обработка

Нормируется при 900 ‰ 975 ° C (1652 ‰ 1787 ° F) и закаливается при 675 ‰ 760 ° C (1247 ‰ 1400 ° F).

2Производственные стандарты и испытания

Соответствие:

ASTM A335 (материал)

Разделы I и VIII ASME BPVC (проектирование под давлением)

TEMA (Association of Heat Exchanger Manufacturers) для пучков из труб с плавниками.

Испытание:

Гидростатическое испытание: 1,5x проектное давление в течение 10+ секунд.

NDT (неразрушающее испытание):

Ультразвуковое испытание на целостность базовой трубы.

Испытание проникающих красителей (PT) для сварных соединений.

3Конфигурации для конкретных приложений

Котлы для электростанций:

Сверхнагреватели: плавники, оптимизированные для дымовых газов температурой 400-600 °C с устойчивостью к эрозии пепла.

Экономизаторы: конструкции с низкой плотностью плавления (35 FPI) для минимизации загрязнения.

Обогреватели нефтеперерабатывающих заводов:

Кончики плавников из нержавеющей стали для устойчивости к сульфидации в среде с высоким содержанием H2S.

Объекты утилизации отработанного тепла:

Специальное расстояние между плавниками для обработки выхлопных газов, нагруженных твердыми частицами (например, цементные печи).

4. Преимущества по сравнению с зазубренными/встроенными плавниками

• Прочность: отсутствие риска ослабления плавника или задержания мусора (критически важно в среде пепла / шлака).
• Устойчивость к тепловой усталости: монолитное строительство справляется с быстрыми колебаниями температуры.
• Легкость очистки: гладкая поверхность плавника уменьшает загрязнение грязных газовых потоков.
