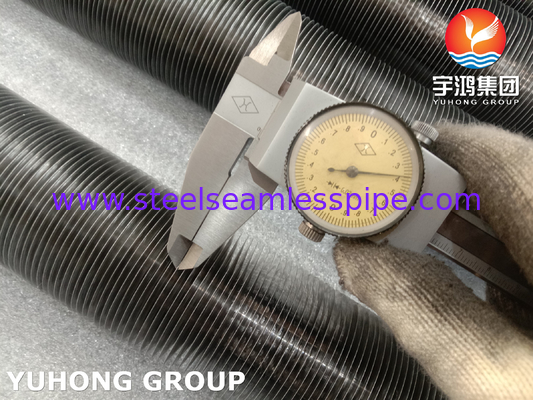

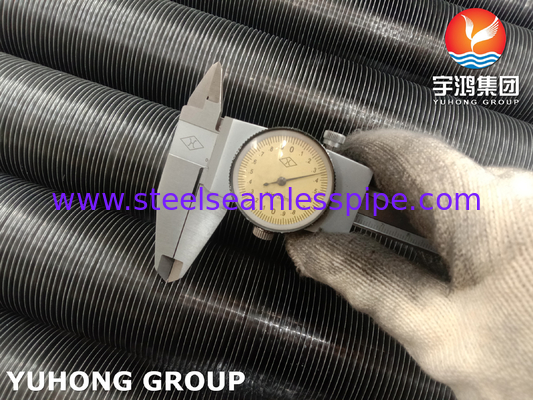

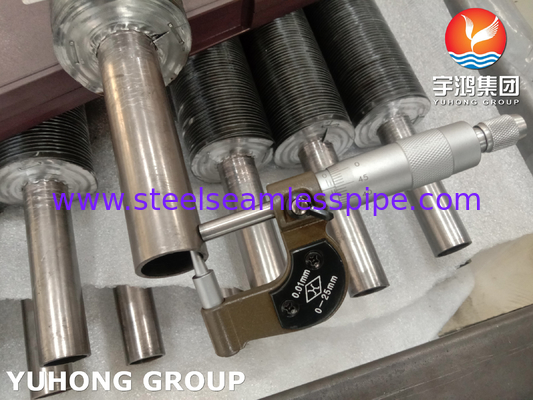

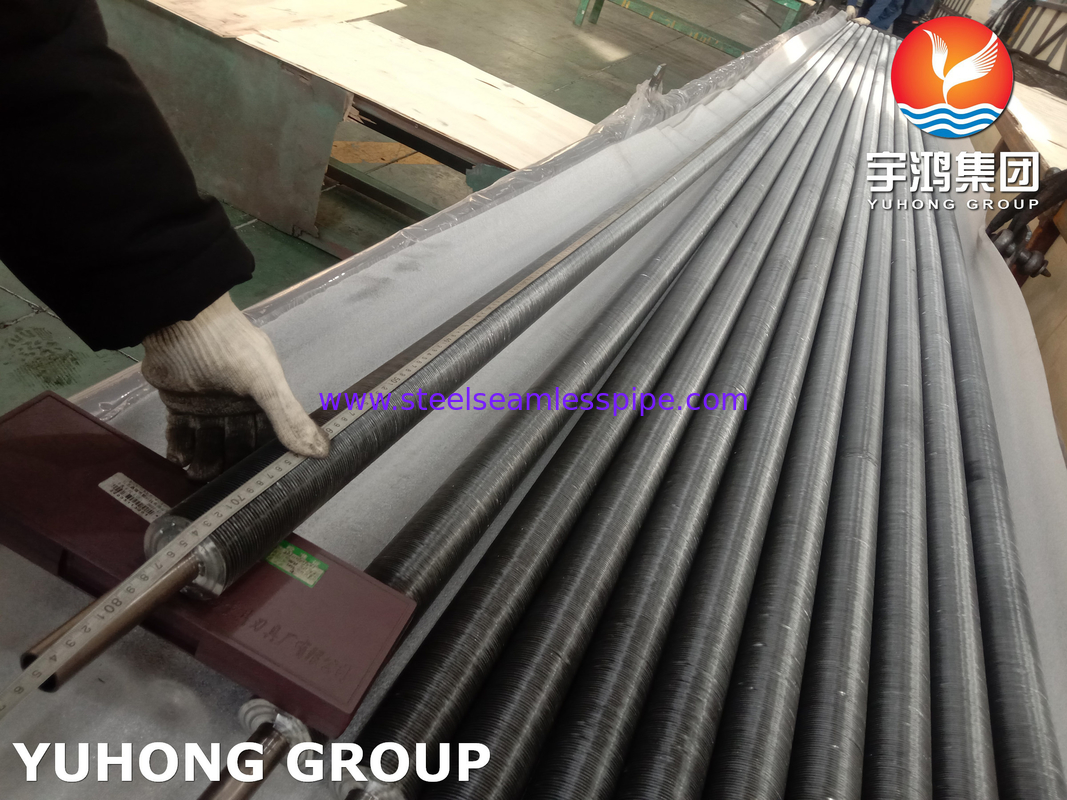

ASME SB163 N04400 Встроенная трубка с алюминиевым крылом для воздухоохладителя и газового перекипячника

1Материал основной трубы: Monel 400 (UNS N04400)

Состав:

• Никель (Ni): 63 ∼ 67%

• Медь (Cu): 28~34%

• Железо (Fe): ≤ 2,0%

• Манган (Mn): ≤ 2,0%

• Углерод (C): ≤ 0,3%

• Сера (S): ≤ 0,024%

Механические свойства:

• Прочность на растяжение: 550-780 МПа
• Устойчивость к давлению: 240-550 МПа
• Удлинение: 35-50% (при продольной длине 50 мм)
• Твердость: 70 ‰ 90 HRB (Rockwell B)

Предельные температуры:

• Постоянное обслуживание: до 600°C (1112°F)
• Использование при низких температурах: поддерживает пластичность до -200 °C (-328 °F).

Устойчивость к коррозии:

• Устойчив к коррозии стрессовой коррозии, вызванной хлоридом (SCC), ямкам и коррозии трещин.
• Совместима с серной кислотой (концентрация < 50%), соляной кислотой (< 20%), фторводородной кислотой и щелочами.

2Материал крыльев: алюминий (Al)

• Высокая теплопроводность: высокая эффективность теплопередачи алюминия повышает общую скорость теплообмена.
• Легкость: уменьшает общий вес сборки при сохранении целостности конструкции.
• Расходная эффективность: предлагает баланс между производительностью и доступностью по сравнению с экзотическими сплавами.
• Устойчивость к коррозии: естественным образом образует защитный слой оксида, подходящий для умеренных условий (в сочетании с Monel 400, он расширяет применимость к более суровым условиям).

3. Конструкционные особенности

• Технология встроенных плавников: алюминиевые плавники плотно связаны с базовой трубкой Monel 400 посредством механического или гидравлического расширения, обеспечивая оптимальный тепловой контакт и долговечность.
• Настройка: доступна в различных плотности плавника, высотах и длинах труб для удовлетворения конкретных требований к теплопередаче.
• Гибкость применения: Подходит для теплообменников, конденсаторов, котлов и систем охлаждения в таких отраслях, как нефтехимия, производство электроэнергии и морская техника.

4. Применение

• Морские и морские системы
• Теплообменники на опреснительных установках
• Охладители серной кислоты (H2SO4)
• Рекойтеры для кислого газа (H2S)
• Паровые конденсаторы в геотермальных установках
• Восстановление тепла от отходов дымовых газов
• Амониевые (NH3) испарители
• Вентиляторы рекуперации тепла (ВРТ)

5. Преимущества

Прочность: Монель 400 выдерживает рвоту, коррозию трещин и трещины от коррозии.

Эффективность: алюминиевые плавники увеличивают площадь поверхности для быстрого рассеивания тепла.

Приспособляемость: надежно работает при экстремальных температурах и коррозионных средах.
