АСТМ A335 P5 P9 P11 P22 Тубы с высокими перепонками, сварные, зазубренные, твердые

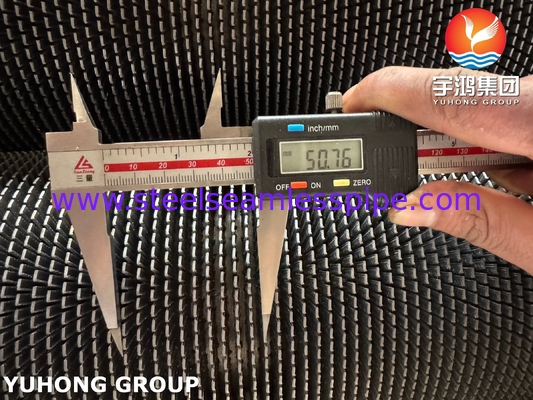

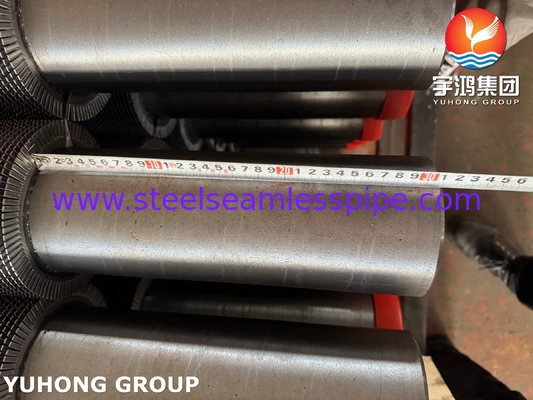

Озёренная трубка с крыльями
Serrated Fin Tube - это элемент теплопередачи, который повышает теплопередачу с высокой эффективностью.Периодические зубчатые вырезки на краю плавника (глубина обычно 20% - 40% от высоты плавника), жидкость вынуждена генерировать турбулентные вихри, что значительно разрушает тепловой пограничный слой и улучшает эффективность теплопередачи на 30-50% по сравнению с гладкими трубками.
Его зубчатая конструкция имеет преимущества противопожарности, задерживает непрерывное покрытие грязью, уменьшает частоту очистки и продлевает цикл очистки.Он особенно подходит для высокой вязкости, пыльные или легко загрязняющие среды (например, остаточное масло, дымовые газы котла, морская вода).
Типичные применения включают нефтехимические отопительные печи, острова охлаждения воздухом и оборудование для защиты окружающей среды.Первоначальная стоимость высока., но долгосрочная энергоэффективность значительна.
Разница между твердой и зазубренной трубками
Solid Fin Tube использует непрерывные гладкие плавники для увеличения теплопередачи путем расширения площади поверхности.Он подходит для чистых сред (таких как воздух и пар низкого давления) и имеет преимущества низкого сопротивления потоку, высокая прочность и низкая стоимость, но он легко загрязняется и имеет среднюю эффективность теплопередачи.
Сернистые трубы с зубчатыми плавниками прорезают зубчатые вырезки на краю плавников, чтобы увеличить эффективность теплопередачи на 30-50% через вынужденную турбулентность и значительно задержать накопление грязи.
Он особенно подходит для жидкостей с высокой вязкостью и содержащих частицы (например, дымовых газов и остаточного масла), но падение давления увеличивается на 15-30% и первоначальная стоимость выше.Основные принципы отбора: Использование твердых труб для чистого/высокого давления, выбор зубчатых труб для грязных/высокоэффективных сценариев, а иглообразные трубки для сверхтонкой пыли рекомендуются.
Химический состав
Сталь низколегированная
(Оценки) |
СНО
эквивалент |
C≤ |
Мн |
P≤ |
S≤ |
Si≤ |
КР |
Мо |
| P1 |
К11522 |
0.10 ~ 0.20 |
0.30 ~ 0.80 |
0.025 |
0.025 |
0.10 ~ 0.50 |
– |
0.44 ~ 0.65 |
| P2 |
K11547 |
0.10 ~ 0.20 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.10 ~ 0.30 |
0.50 ~ 0.81 |
0.44 ~ 0.65 |
| P5 |
K41545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00~6.00 |
0.44 ~ 0.65 |
| P5b |
K51545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.00~2.00 |
4.00~6.00 |
0.44 ~ 0.65 |
| P5c |
K41245 |
0.12 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00~6.00 |
0.44 ~ 0.65 |
| P9 |
S50400 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.50 ~ 1.00 |
8.00~10.00 |
0.44 ~ 0.65 |
| P11 |
K11597 |
0.05 ~ 0.15 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.50 ~ 1.00 |
1.00~1.50 |
0.44 ~ 0.65 |
| P12 |
K11562 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
0.80 ~ 1.25 |
0.44 ~ 0.65 |
| P15 |
K11578 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.15 - 1.65 |
– |
0.44 ~ 0.65 |
| P21 |
K31545 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
2.65 ~ 3.35 |
0.80 ~ 1.60 |
| P22 |
K21590 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
1.90 ~ 2.60 |
0.87 ~ 1.13 |
| P91 |
K91560 |
0.08 ~ 0.12 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.20-0.50 |
8.00~9.50 |
0.85 ~ 1.05 |
| P92 |
K92460 |
0.07 ~ 0.13 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.5 |
8.50 ~ 9.50 |
0.30 ~ 0.60 |
Механические свойства
| А335 низколегированные трубы |
Номер UNS |
Сила добычи ksi |
Прочность на тягу ksi |
Удлинение в % |
Роквелл |
Бринелл |
| P1 |
К11522 |
30 |
55 |
30 |
– |
– |
| P2 |
K11547 |
30 |
55 |
30 |
– |
– |
| P5 |
K41545 |
40 |
70 |
30 |
– |
207 максимум |
| P9 |
S50400 |
30 |
60 |
30 |
– |
– |
| P11 |
K11597 |
30 |
60 |
20 |
– |
– |
| P12 |
K11562 |
32 |
60 |
30 |
– |
174 максимум |
| P22 |
K21590 |
30 |
60 |
30 |
– |
– |
| P91 |
K91560 |
60 |
85 |
20 |
– |
– |
Применение:
Мощность/энергия:
Остров охлаждения воздухом (ACC): для борьбы с пыльными дымовыми газами (≤550 °C) антиэрозионная конструкция обеспечивает срок службы плавника>15 лет, а эффективность теплопередачи улучшается на 35% по сравнению с гладкими трубами;
Газотурбинный котел отработанного тепла: предотвращает блокировку пепла в высокотемпературных и высокодавленных дымовых газах, а падение давления может контролироваться до < 20%.
Нефтехимические:
Печь для нагрева остаточных масел: обрабатывать тяжелое масло с вязкостью> 200cP, зубчатая структура препятствует коксу, и цикл очистки продлевается до 2 лет (гладкая трубка только 6 месяцев);
Устройство каталитического крекинга: теплообмен нефти и газа с частицами катализатора, 316L нержавеющая сталь основной трубки устойчивы к коррозии серы, и коэффициент теплопередачи достигает 450W/m2·K.
Инженерная защита окружающей среды:
Обезсерживание дымовых газов (FGD): в влажной среде с дымовыми газами с pH = 1 ~ 3, для устойчивости к коррозии кислотной росовой точки используются плавники из двойной нержавеющей стали 2205.и тепловое сопротивление загрязнению уменьшается на 60%;
Обезсольнение морской воды: титановые плавники + трубки из медино-никелевого сплава (C70600), с допустимой концентрацией Cl− > 50 000 ppm, а эффективность испарителя повышается на 25%.
Промышленное охлаждение:
Амониевый охлаждающий испаритель: алюминиевые зубчатые плавники устойчивы к деформации кристаллов льда при низких температурах -40 °C, а расход энергии для размораживания снижается на 30%.
