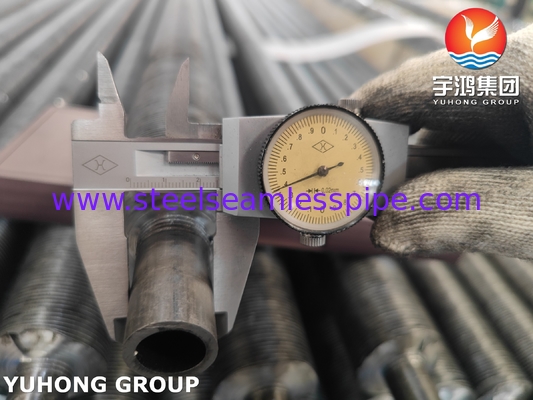

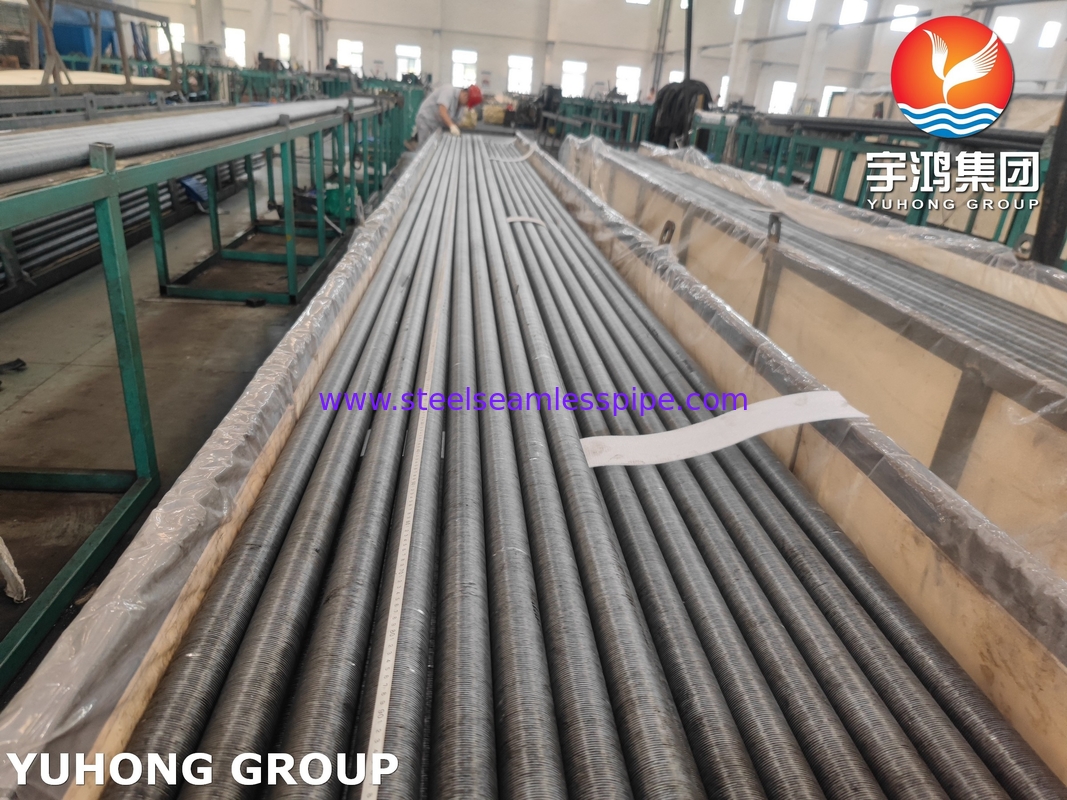

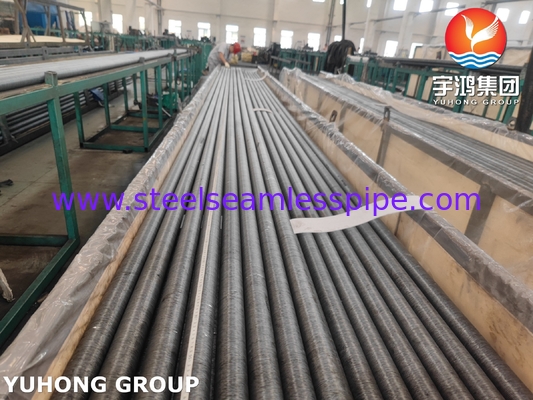

ASME SA209 Встроенная трубка с крыльями с AL1060 для экономизаторов котлов и воздухонагревателей

1Материал базовой трубы: SA209

Состав:

Углерод (C) 0,10 ≈ 0,20%
Манганец (Mn) 0,30-0,80%
Фосфор (P) ≤ 0,025%
Сера (S) ≤ 0,025%
Кремний (Si) 0,10-0,50%
Молибден (Mo) 0,44 ∼ 0,65%
Медь (Cu) ≤ 0,25% (при наличии)
Хром (Cr) ≤ 0,30%
Никель (Ni) ≤ 0,40%
Ванадий (V) ≤ 0,03%

Свойства:

• Хорошая высокотемпературная прочность и стойкость к ползучему.
• Улучшенная устойчивость к окислению и коррозии по сравнению с простыми углеродными сталями при повышенных температурах.
• Хорошая сварка.

2Материал крыльев: AL1060

Свойства:

Отличная теплопроводность: (~ 230 Вт/мк) - основная причина использования алюминиевых плавников.

Хорошая коррозионная устойчивость: образует защитный оксидный слой.

Высокая формальность/рушимость: легко формируется во время производства.

Низкая плотность: легкая.

Низкая прочность: более мягкая, чем легированный алюминий, но достаточная для многих применений.

Высокая электропроводность.

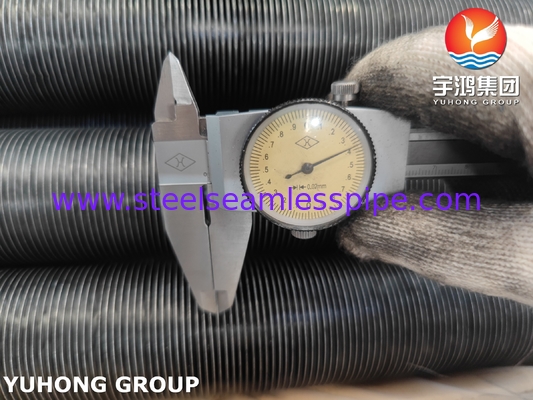

3. Тип лопастей: встроенные (G-Fin)

Процесс изготовления:

• В наружную поверхность стальной основной трубы обрабатывается канавка (часто путем накручивания).
• В канавку вводят полоску из алюминиевого плавника (AL1060).
• Высокоточные ролики или штампы нажимают материал стенки трубы на краях алюминиевой ленты, работают в холодном режиме и механически блокируют основу плавника в канаву.,плотное механическое связывание по всей длине плавника.

Ключевые особенности:

• Сильная механическая связь: плавник физически заперт в стенку трубы, что обеспечивает отличную устойчивость к ослаблению плавника в результате теплового цикла или вибрации.
• Отсутствие сварки/сварки: устраняет такие проблемы, как коррозия потока, ограничения температуры плавления сплава сварки или потенциальные пустоты в линии сварки.
• Прямой контакт металл-металл: обеспечивает низкое тепловое сопротивление (хорошая эффективность теплопередачи).
• Целостность плавника: сам материал плавника AL1060 остается неизменным (не расплавленным), сохраняя полную теплопроводность и коррозионную устойчивость.
• Плотность плавников: позволяет иметь относительно высокие плавники на дюйм (FPI).
• Внешний вид: обычно имеет чистый, металлический вид с видимым швом, где металлическая трубка завернута над основанием плавника.

Ключевые преимущества:

• Высокая эффективность теплопередачи.
• Отличная прочность и долговечность при тепловых циклах.
• Хорошая высокотемпературная способность базовой трубы.
• Коррозионная устойчивость плавников (AL1060) и основной трубы (SA209).
• Никаких сплавов с низкой температурой плавления для ограничения температуры работы.

4. Применение

• Морские и морские системы
• Теплообменники на опреснительных установках
• Охладители серной кислоты (H2SO4)
• Рекойтеры для кислого газа (H2S)
• Паровые конденсаторы в геотермальных установках
• Восстановление тепла от отходов дымовых газов
• Амониевые (NH3) испарители
• Вентиляторы рекуперации тепла (ВРТ)

5Типичные применения:

• Генераторы пара с рекуперацией тепла (HRSG): экономизаторы и испарители.
• Экономизаторы котлов: восстановление тепла от дымовых газов.
• Нагреватели воздуха (типа Ljungström или трубчатые): предварительное нагревание воздуха сгорания.
• Процессовые газовые нагреватели/охладители: в нефтеперерабатывающих, нефтехимических и химических заводах.
• Высокотемпературные узлы из труб с крыльями: когда требуется как повышенная температурная устойчивость, так и эффективная расширенная поверхность.
