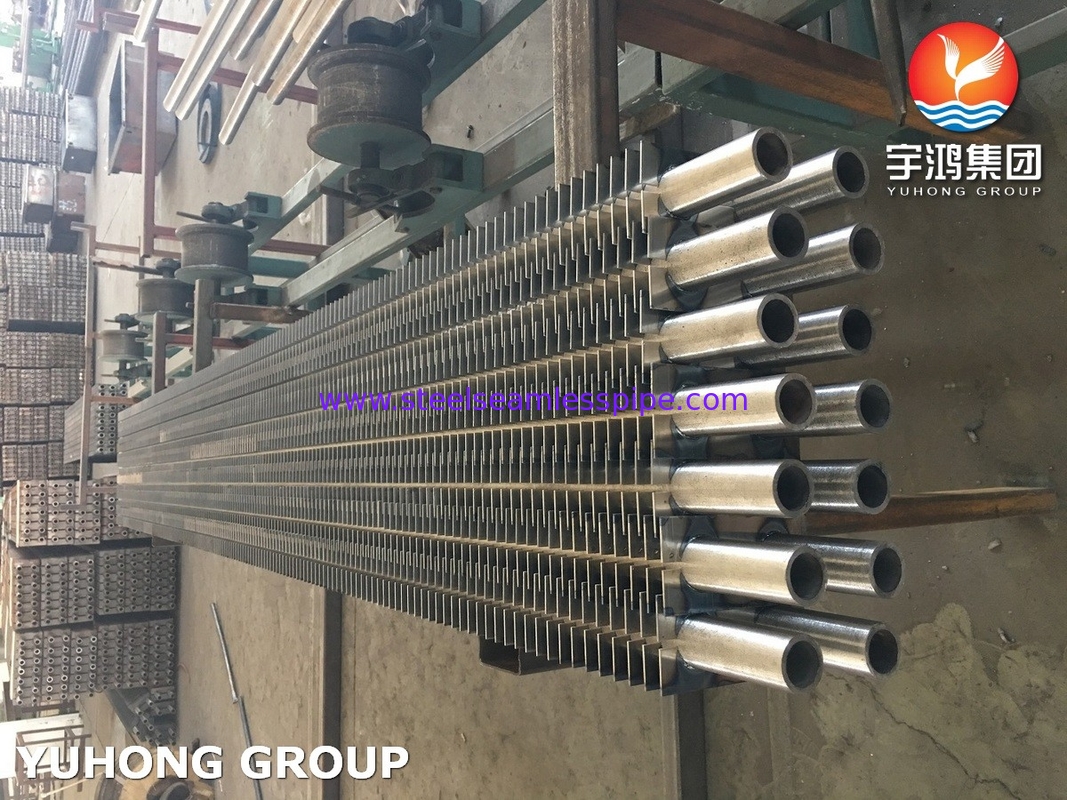

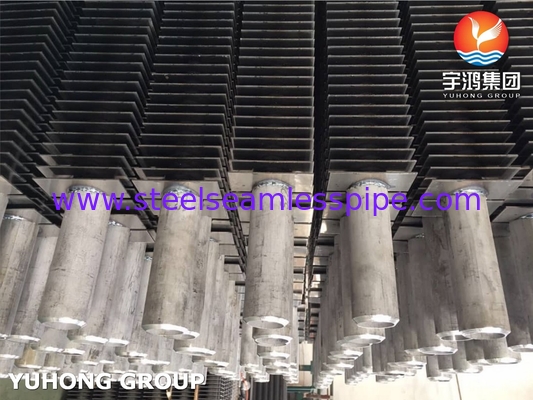

Теплообменник Нержавеющая сталь H-образная выпуклая трубка A312 TP304L TP316L
H-образная трубка - это специализированный компонент теплообмена, предназначенный для повышения тепловой эффективности в различных промышленных применениях.Уникальная H-образная конфигурация плавника (похожая на букву "H", если смотреть на нее поперечно) увеличивает площадь поверхности теплопередачи и одновременно улучшает стабильность конструкции.
Какова характеристика H-образной трубки?

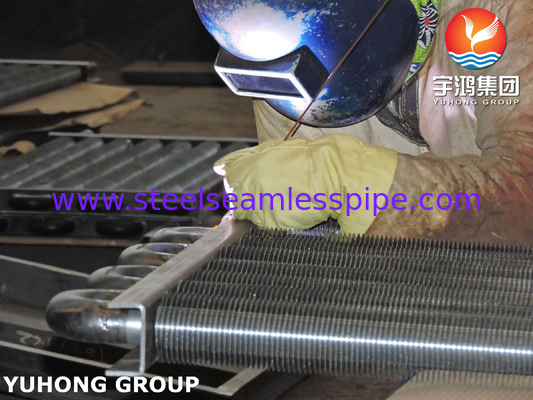

- Плитка разделяется на две симметричные половинки. С обеих сторон стенок трубы сжимается вниз, и для сварки на стенке трубы используется сопротивляющая сварка с определенным промежутком в середине;
- Две круглые трубки могут делиться группой плавников, называемых двойными H-образными плавниками, или в середине может быть помещена одна H-образная трубка;
- Теплообменник, состоящий из труб с крыльями типа H, расположен тесно, а пучки труб расположены в порядке;
- Плитки параллельны и независимы друг от друга, и на них не влияет угол спирали, поэтому легко удалять пепел.
Применение H-образных труб
1Системы восстановления отходов тепла
- используется в котлах, экономайзерах и воздушных предварительных нагревателях для восстановления тепла от дымовых газов, повышения энергоэффективности в электростанциях и промышленных процессах.
2. Котлы электростанций
- Улучшает передачу тепла в котельных на угле, на газе и на биомассе, снижая расход топлива и выбросы.
3Химическая и нефтехимическая промышленность
- используется в теплообменниках, реформерах и реакторах, где высокотемпературные и коррозионные среды требуют прочных поверхностей теплопередачи.
4Сталелитейные и металлургические заводы
- используется в рекуператорах и теплообменниках для восстановления отработанного тепла из печей и выхлопных газов.
5Морское и оффшорное применение
- Подходит для отработавших котлов на судах, где компактная и эффективная теплопередача имеет решающее значение.
6. КВК и холодильники
- иногда используется в крупномасштабных вентиляторах рекуперации тепла (HRV) и промышленных холодильниках.
Преимущества H-образных труб
- Высокая эффективность передачи тепла H-форма создает турбулентность, улучшая конвективную передачу тепла.
- Снижение загрязнения и отложения сажи Конструкция позволяет свести к минимуму накопление пепла и частиц, распространенные в применении дымовых газов.
- Структурная прочность - более жесткая, чем спиральные или простые трубки, что уменьшает вибрацию и износ.
- Компактный дизайн позволяет более высокий теплообмен в меньшем объеме по сравнению с гладкими трубками.
- Устойчивость к коррозии Часто изготавливается из нержавеющей стали или коррозионно-устойчивых сплавов для суровых условий.
H-образные трубки идеально подходят для высокотемпературных, высоко загрязненных и высоко коррозионных условий, что делает их предпочтительным выбором в производстве электроэнергии, утилизации отработанного тепла и тяжелой промышленности.Их конструкция сбалансирует тепловую производительность, долговечность и эффективность обслуживания.
Спецификация трубки
| Продукт |
Тип |
Название |
Материал для голых труб |
ПРИМЕЧАНИЕ |
|
Теплообменник
Островные
Трубка
|
Встроенные |
Группа G-TYPE FIN TUBE |
Углеродистая сталь, медь, нержавеющая сталь, сплав |
Алюминий |
| ПРЕДВИЖАНЫЕ |
ОДИНСКИЙ МЕТАЛ МЕТАЛОЙ КОМБИНИРОВАНЫЙ |
Углеродистая сталь, медь, нержавеющая сталь, сплав |
Медь, алюминий |
|
Низкоплавкая трубка
РУБКА ПОЛНЕНИЦА ТИП Т
|
Углеродистая сталь, медь, нержавеющая сталь, сплав |
/ |
|
Бамбуковая трубка
РУБКА ВОРВОКОВАННАЯ
|
Углеродистая сталь, медь, нержавеющая сталь, сплав |
/ |
| РАНА |
L/KL/LL TYPE FIN TUBE (Л/КЛ/ЛЛ тип трубки с крыльями) |
Углеродистая сталь, медь, нержавеющая сталь, сплав |
Медь, алюминий |
| СТРИНГ |
СТРИНГ ФИН ТУБ |
Алюминий, медь, углеродистая сталь, нержавеющая сталь |
Алюминий, медь, углеродистая сталь, нержавеющая сталь |
| U-TYPE |
Труба U-типа |
Углеродистая сталь, медь, нержавеющая сталь |
/ |
| Сварка |
Сварная трубка с крыльями высокой частоты |
Углеродистая сталь, нержавеющая сталь, сплав |
Углеродистая сталь, нержавеющая сталь, сплав |
| U-TYPE |
H/HH TYPE FIN TUBE (Тайп трубки с крыльями) |
Углеродистая сталь, нержавеющая сталь, сплав |
Углеродистая сталь, нержавеющая сталь, сплав |
| Сварка |
СТУДИРОВАННАЯ ПИННАЯ ТУБКА |
Углеродистая сталь, нержавеющая сталь, сплав |
Углеродистая сталь, нержавеющая сталь, сплав |
