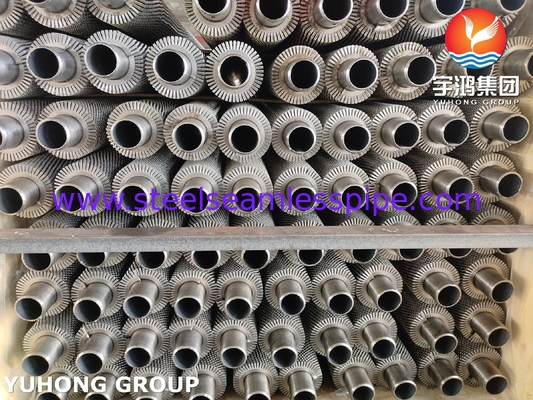

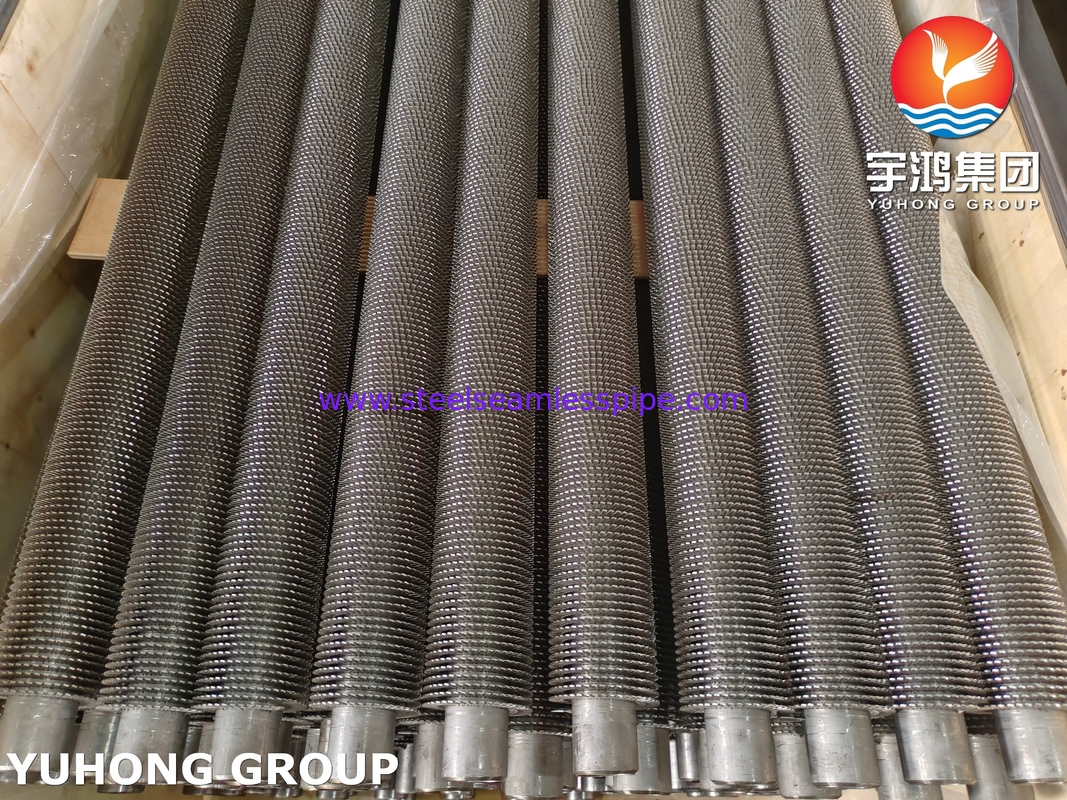

ASME SA192 Сернистая трубка для системы восстановления отходов тепла

Состав базовой трубы ASME SA192

ASME SA192 Применение зубчатой трубы

• Экономизатор: использование отработанного тепла от дымовых газов для предварительного нагрева воды, подаваемой в котлы,Сернистый плавник значительно увеличивает площадь теплопередачи на стороне дымовых газов и улучшает эффективность восстановления тепла (3-5 раз выше, чем ламповая трубка)Типичные параметры: температура дымовых газов 250-400°C, давление ≤5 МПа, материал плавника может быть SA192 базовой трубкой + плавник из углеродистой стали (устойчивость к окислению).
• Прегреватель воздуха: в угольных электростанциях, нагревательный воздух сгорания, конструкция плавника для уменьшения накопления пепла, антидымное износоустойчивость.
• Процессовый газовый охладитель: обращение с коррозионными газами (например, H2S, CO2), SA192 базовая трубка, устойчивая к высокой температуре, зубчатые плавники повышают турбулентность и уменьшают масштабирование.Охлаждение отработанных дымовых газов в блоке каталитического крекинга, с помощью труб с плавниками, заменяющих обычные спиральные плавники, снижает падение давления на 15%.
• Система восстановления отработанного тепла: Газовая турбина Отработанный тепловой котел (HRSG), при высокой температуре (500-600°C), высокий расход отработанных газов, высокая сопротивляемость вибрации,для предотвращения переломов от усталостиДля обеспечения прочности сцепления между плавниками и базовой трубкой используются высокочастотные сварные плавники, которые оцениваются методом сварки ASME Sec.IX.

ASME SA192 Прочность ключевой трубы с зазубренными плавниками

1Свойства материала:

• Прочность на растяжение: трубы ASME SA192 обычно имеют минимальную прочность на растяжение около 47000 psi (324 MPa).
• Устойчивость к уделу: минимальная устойчивость к уделу обычно составляет около 26000 psi (179 MPa).
• Удлинение: материал должен иметь хорошую пластичность, с удлинением, как правило, около 35% в 2 дюйма.

2Дизайн лопастей:

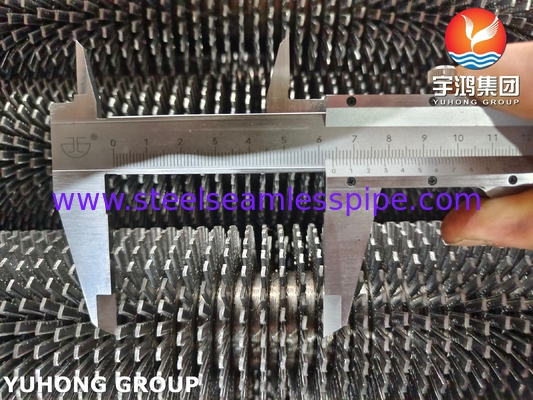

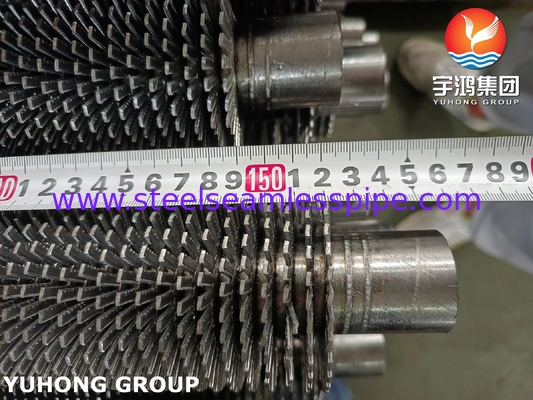

• Высота и толщина плавников: высота и толщина плавников могут повлиять на общую прочность трубы.
• Устройство нажатия: Устройство нажатия (глубина и частота) может влиять на механическую прочность и тепловую производительность.
• Условия работы: Температура: трубы ASME SA192 предназначены для работы при высоких температурах.так что важно учитывать максимальную температуру работы.

3Условия работы:

• Температура: трубы ASME SA192 предназначены для работы при высоких температурах.
• Давление: трубы должны выдерживать внутреннее давление котла или теплообменника.

4Процесс изготовления:

• Бесшовная конструкция: трубы ASME SA192 бесшовны, что, как правило, обеспечивает лучшую прочность и надежность по сравнению с сварными трубами.
• Прикрепление плавников: способ прикрепления плавников (например, экструзия, сварка) может повлиять на общую прочность.

• ASME SA192 Стандарты и соответствие зубчатой трубке

• Код ASME для котлов и сосудов под давлением: Убедитесь, что трубы соответствуют соответствующим разделам ASME BPVC, в частности разделу I для энергетических котлов и разделу VIII для сосудов под давлением.
• Испытания и проверки: для обеспечения целостности труб часто требуются методы неразрушающего испытания (NDT), такие как ультразвуковое испытание (UT) и гидростатическое испытание.
