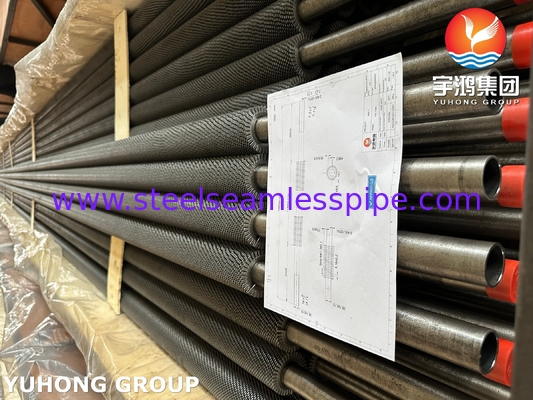

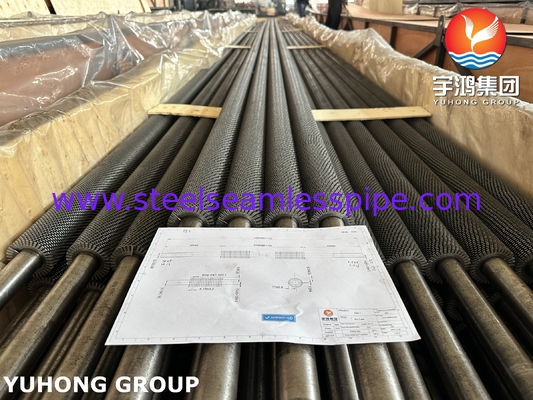

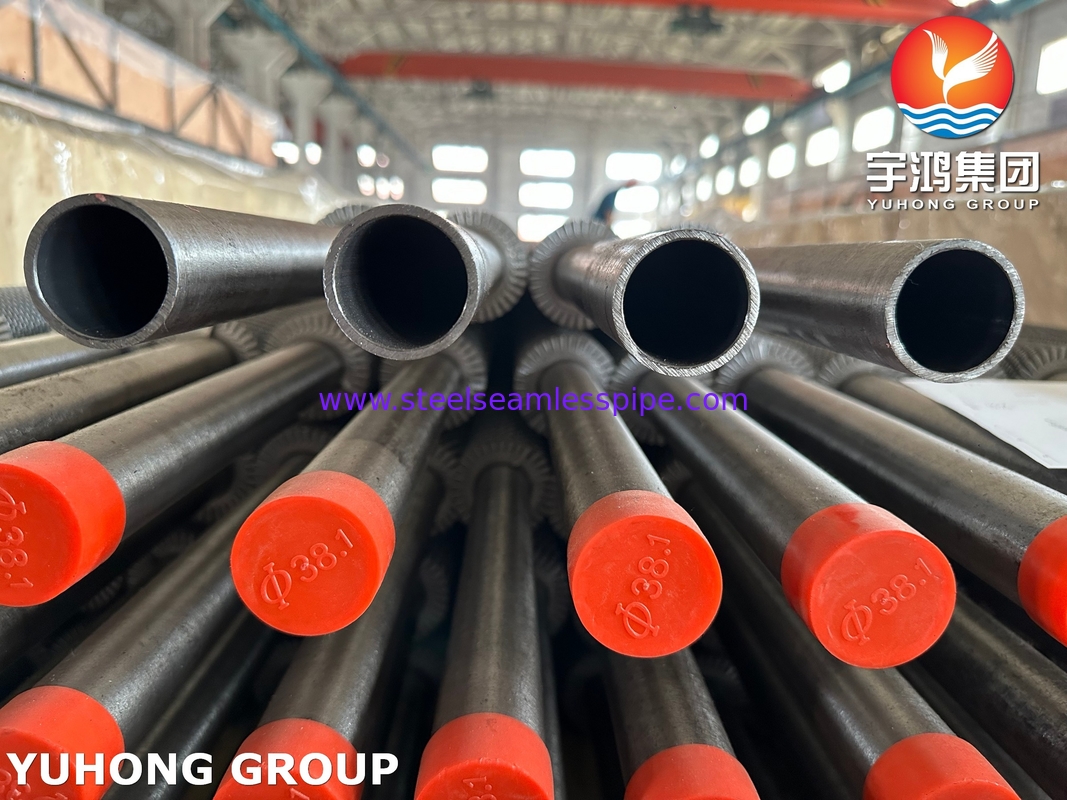

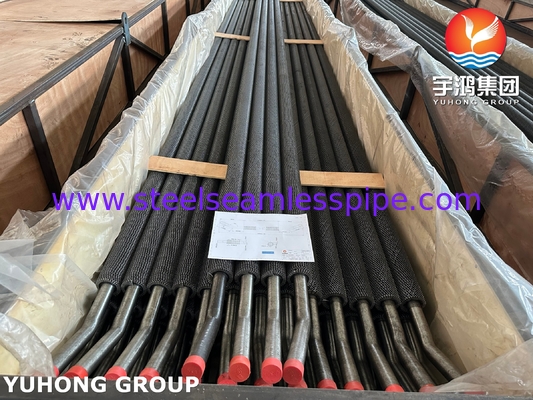

ASTM A213/ ASME SA213 T22 HFW Зонтированная трубка с двумя портами может быть U Bend для генератора пара для восстановления тепла
SA213 Это международная спецификация ASTM, охватывающая бесшовные котлы, сверхнагреватели и теплообменники из ферритной и аустенитной стали для применения при высоких температурах.
Хорошая устойчивость к окислению и коррозии при высоких температурах по сравнению с углеродной сталью. Хорошая устойчивость к водородному нападению и хорошая свариваемость и формальность.Сверхнагреватель котла и трубки перегрева, теплообменные трубы в нефтеперерабатывающих заводах, нефтехимических и электростанциях, особенно в тех, которые работают между 500 °C и 600 °C (930 °F - 1110 °F).
HFW FIN TUBE, материал ленты сваривается продольно к базовой трубе высокочастотным индукционным сваркой или сваркой контактного сопротивления.
Фин: непрерывная полоса металла (обычно из углеродистой или нержавеющей стали), спирально скрученная и склеенная (экструдированная, сварная или встроенная) с внешней поверхностью основной трубы.Плитки значительно увеличивают внешнюю поверхность теплопередачи.
Зернистый: полоса плавника сделанная в резкие промежутки времени вдоль его высоты.
Преимущества:
Улучшенная турбулентность: зазубренные плавники более эффективно нарушают пограничный слой газа, протекающего через плавники, чем обычные плавники, что значительно улучшает коэффициент теплопередачи.
Уменьшение загрязнения: пробелы между зубчатыми плавниками затрудняют пересечение пепла, сажи или других частиц и их тяжелое накопление по сравнению с твердыми плавниками.
Уменьшенный вес: Немного меньше материала, чем у твердых плавников одинаковой высоты.
Зубчатая трубка с плавниками широко используется в тепловосстановительном парогенераторе (HRSG)
Основная причина заключается в том, что он значительно улучшает эффективность теплопередачи, способность противопожарной/коррозионной защиты и конструктивную надежность, идеально соответствуя суровым условиям работы HRSG.
Решить основные проблемы HRSG
Эффективность теплопередачи дымовых газов низкая. Зубчатая структура разрушает пограничный слой, вызывает турбулентность и улучшает коэффициент теплопередачи на 30-50%
Дымный газ пыльный/легко накапливается пыль.
Частое запуск и остановка + воздействие теплового напряжения Высокочастотная сварка металлургическая связь, прочность на растяжение ≥ 200 МПа, устойчивость к трещинам от тепловой усталости
Улучшение теплопередачи: подрывное повышение эффективности Генератор турбулентности: зазубривания или трещины (с зубами) на поверхности плавников вызывают периодические вихри дымового газа.прорыв ламинарного граничного слоя (основной источник теплового сопротивления дымовых газов)Коэффициент теплопередачи на 30-50% выше, чем у гладких плавников, а площадь теплообмена уменьшается на 20% при той же скорости теплообмена.
Расширенная поверхность нагрева: зубчатая конструкция увеличивает эффективную площадь теплообмена на ограниченном пространстве (на 15-25% больше, чем гладкие плавники), особенно подходящая для компактной конструкции HRSG.
Антипопельное накопление и самоочищение: гарантия длительной работы.предотвращение склеивания свободного пепла
Химический состав максимум %
| Уровень |
Углерод |
Магний |
Фосфор |
Сера |
Кремний |
Хром |
Молибден |
| T22 / K21590 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50 |
1.90-2.60 |
0.87-1.13 |
Механические свойства
| Уровень |
Прочность на тягу, мин. |
Сила сдачи, минут. |
Удлинение (%) |
Жесткость, Макс. |
| T22 / K21590 |
60ksi,415MPa |
30ksi,205MPa |
30 |
163 HB/170 HV |
85 HRB |
Применение:
Котлы для производства электроэнергии:
Экономизаторы: используйте дымовые газы котла для предварительного нагрева питьевой воды.
Сверхнагреватели и перегреватели: нагреватель пара до очень высоких температур (обычно 540-565 ° C / 1000-1050 ° F). T22 обеспечивает необходимую прочность ползания; зубчатые плавники улучшают теплопередачу в высокопольных дымовых газах.
Прегреватели воздуха (Ljungström/Regenerative): восстанавливают тепло из дымовых газов для предварительного нагрева воздуха сгорания.
Генераторы пара с рекуперацией тепла (HRSG):
Выпариватели, экономизаторы, супернагреватели, перегреватели: используются в комбинированных электростанциях цикла.Сернистые плавники эффективно переносят тепло из относительно чистых выхлопных газов турбины, одновременно эффективно предотвращая потенциальное перенос вверх по течению или загрязнение труб.
Рафинерии и нефтехимические заводы:
Процессовые нагреватели и печи (нагреватели на огне): конвекционные секционные трубы (например, нагреватели сырой нефти, вакуумные нагреватели, кокерные нагреватели, нагреватели реформерных кормов)..Сернистые плавники повышают эффективность теплопередачи и предотвращают загрязнение коксом, катализаторами или сажей.
Котлы отработанного тепла (WHB):
Восстанавливает тепло из потоков процесса (например, дымовых газов FCC, дымовых газов реформера).
Реформаторы водородных установок:
Конвекционная секция труб подвергается воздействию высокотемпературных дымовых газов.
Химическая обработка:
Процессовые газовые охладители/нагреватели высокой температуры: хромомолибденовые стали необходимы, когда газовый поток содержит частицы, конденсационные вещества, или склонны к загрязнению, и когда температура высока.
Нагреватели воздуха (регенеративные):
Промышленные системы используют отработанное тепло из печей или печей для предварительного нагрева сгорания воздуха, особенно когда дымовые газы грязные.
