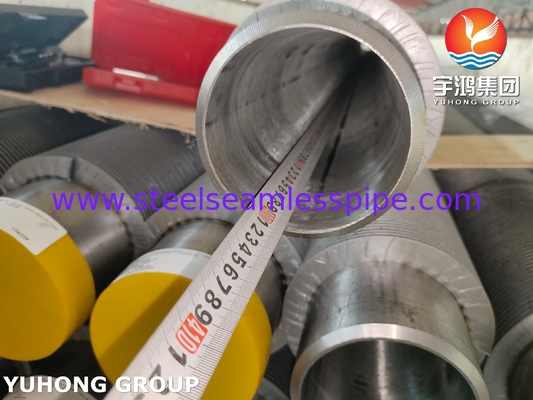

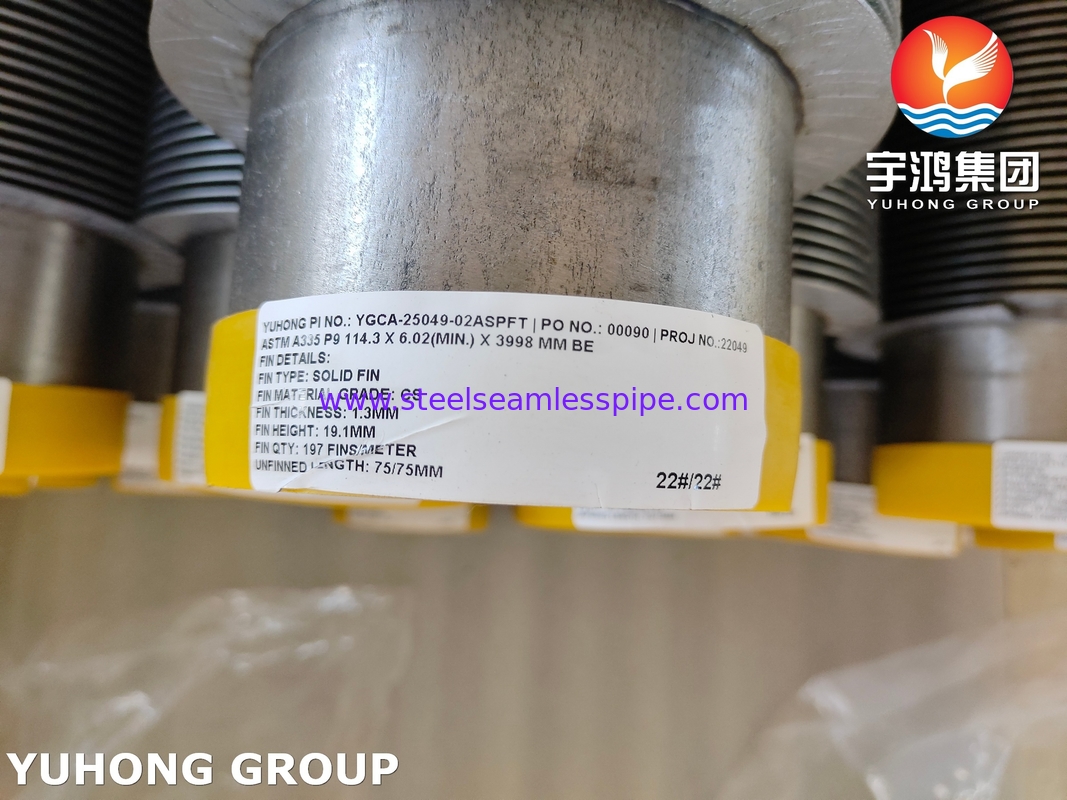

Труба сплошная оребренная ASTM A335 P9, материал оребрения - углеродистая сталь, парогенератор для утилизации тепла
Спецификации материалов
Базовая труба (ASTM A335 P9):
Хромомолибденовая (Cr-Mo) легированная сталь с хорошей прочностью при высоких температурах и коррозионной стойкостью.
Состав: ~9% Cr, ~1% Mo, остальное Fe.
Типичные области применения: Электростанции, нефтеперерабатывающие заводы, работа при высоких температурах/давлениях (до ~650°C/1200°F).
Конструкция оребренной трубы
- Тип: Труба со сплошным оребрением (ребра привариваются или экструдируются неразрывно к базовой трубе).
- Методы крепления ребер:
- Высокочастотная сварка (HFW): Наиболее распространена для ребер из углеродистой стали на легированных трубах.
- Экструдированные ребра: Материал базовой трубы деформируется для создания ребер (редко для P9 из-за твердости).

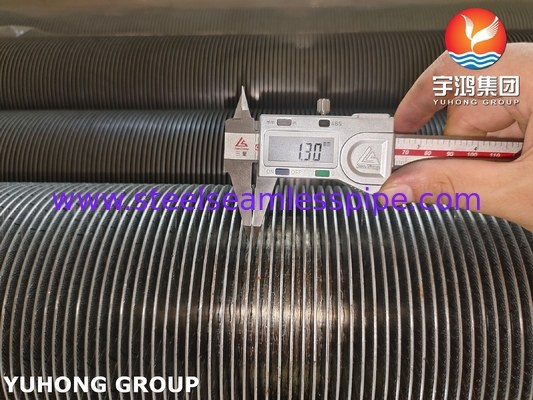

- Размеры ребер:
- Высота: 5–16 мм (типично).
- Плотность: 5–11 ребер на дюйм (FPI), в зависимости от потребностей теплопередачи.
Соображения по производительности
Теплопроводность: Ребра из углеродистой стали имеют более низкую эффективность теплопередачи, чем алюминиевые ребра, но более прочные.
Температурные ограничения:
Труба P9: До 650°C (1200°F).
Ребра из углеродистой стали: Макс. ~400°C (750°F); выше этого происходит окисление/образование окалины.
Коррозионная стойкость:
P9 устойчива к окислению/сульфидированию; ребра из углеродистой стали могут нуждаться в покрытиях (например, оцинковка, алюминирование) в агрессивных средах.
Применения:
- Теплообменники: Котлы, экономайзеры, воздухонагреватели.
- Перерабатывающие отрасли: Нефтеперерабатывающие заводы, нефтехимические заводы (для высокотемпературных потоков газа/жидкости).
- Энергетика: Системы утилизации тепла.
Спецификации:
| Все размеры указаны в дюймах, спецификации по вашим запросам. |
| Наружный диаметр трубы |
Высота ребра |
Толщина ребра |
Количество ребер на шаг (Плотность) |
| 5/8 |
3/8,1/2 |
.015/.016/ .020 |
4, 5, 6, 7, 8, 9, 10, 11, 12 |
| 3/4 |
3/8,1/2,5/8 |
.015/.016/ .020 |
4, 5, 6, 7, 8, 9, 10, 11, 12 |
| 1 |
3/8,1/2,5/8 |
.015/.016/ .020 |
4, 5, 6, 7, 8, 9, 10, 11 |
| 1 1/4 |
3/8,1/2,5/8 |
.015/.016/ .020 |
4, 5, 6, 7, 8, 9, 10, |
| 1 1/2 |
3/8,1/2,5/8 |
.015/.016/ .020 |
4, 5, 6, 7, 8, 9, 10, 11 |
| 1 3/4 |
3/8,1/2,5/8 |
.015/.016/ .020 |
4, 5, 6, 7, 8, 9, 10 |
| 2 |
3/8,1/2,5/8 |
.015/.016/ .020 |
4, 5, 6, 7, 8, 9, 10 |
| Пожалуйста, напишите нам для получения дополнительной информации. |
