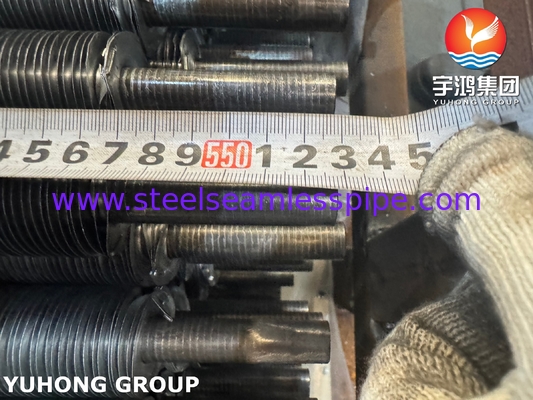

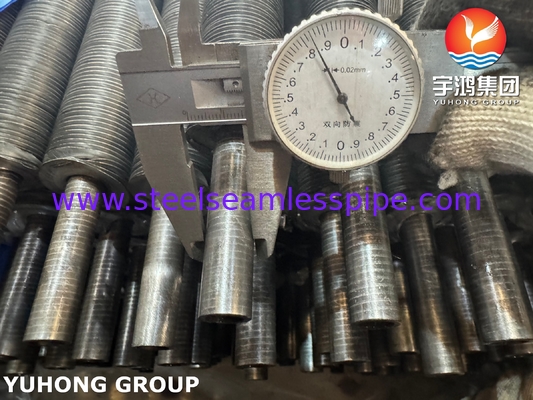

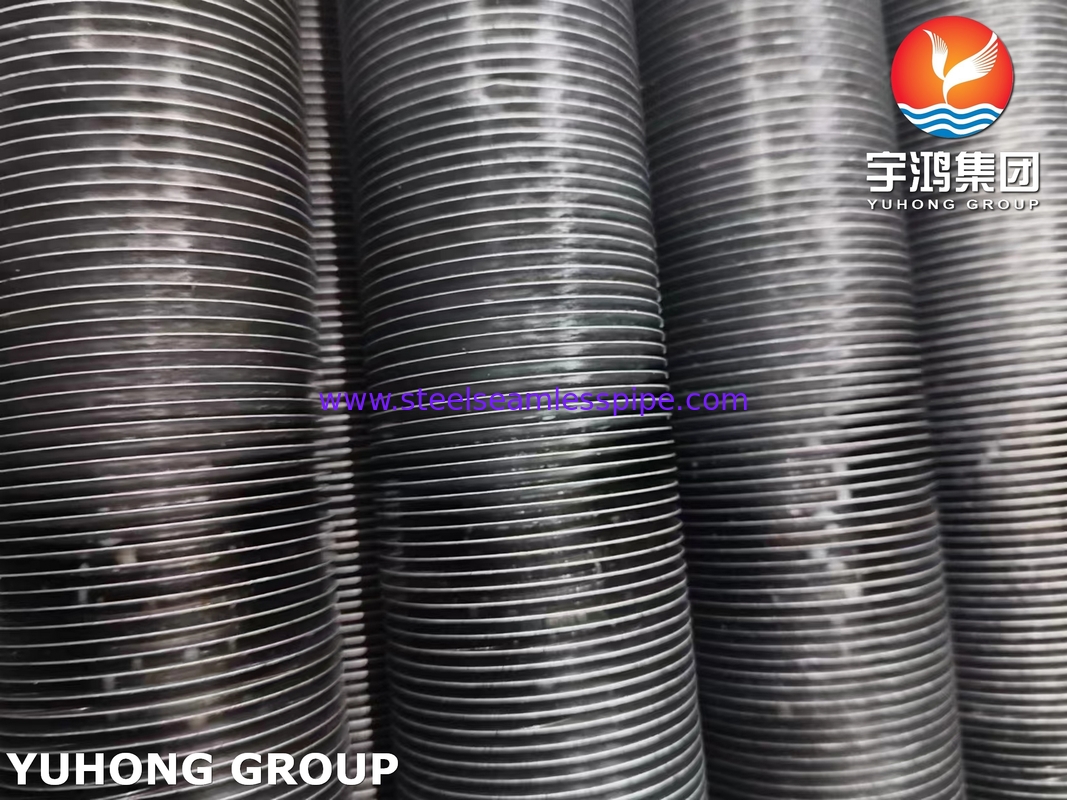

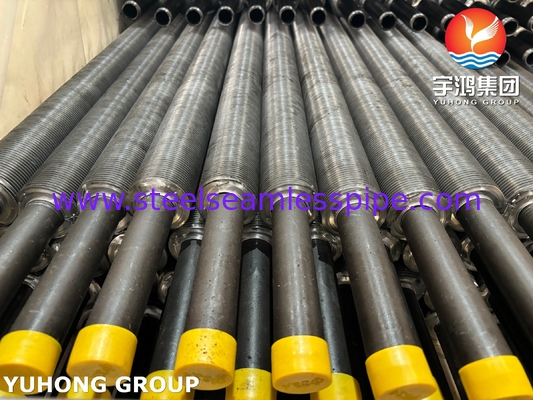

Бесшовная труба из углеродистой стали ASME SA179 с алюминиевым оребрением 1060, навитым L-образным оребрением, для воздухоохладителя/нагревателя
Бесшовная базовая труба из углеродистой стали ASME SA179 с алюминиевым L-образным навитым оребрением 1060 представляет собой высокоэффективный композитный теплообменный элемент, предназначенный дляулучшения тепловых характеристик со стороны воздуха. Он представляет собой холоднотянутую бесшовную емкость из углеродистой стали (соответствующую ASME SA179) с геликоидально навитыми алюминиевыми ребрами 1060 в переплетающейся L-образной конфигурации. Эта уникальная конструкция сочетает в себе высокую теплопроводность алюминиевых ребер (~200 Вт/м·K) с механической прочностью - L-образное крепление предотвращает ослабление ребер при эрозии воздушным потоком и термическом циклировании, предназначен для воздухоохладителей, нагревателей и теплообменников с оребренными трубами.
1. Обзор продукта
Трапециевидное сечение, образованное путем прокатки L-образных оребренных труб, соответствует распределению плотности теплового потока, и трубы тесно соединены с высокой тепловой эффективностью, таким образом, устраняя контактное термическое сопротивление, вызванное зазором между ребрами.
Рабочая температура: 230°C характеристики: процесс навивки, высокая эффективность производства, равномерный интервал, хороший теплообмен, высокое отношение оребрения, базовая труба может быть защищена от эрозии воздуха.
2. Химические и механические свойства
| Химический состав ASME SA179 (%) |
| C |
Mn |
P |
S |
Si |
Fe |
| ≤ 0.06 - 0.18% |
0.27 - 0.63% |
≤ 0.035% |
≤ 0.035% |
≥ 0.10% (обычно 0.25-0.50%) |
Баланс (≥ 98%) |
| Химический состав алюминиевых ребер 1060 (%) |
| Al |
Fe |
Si |
Cu |
Mn |
Zn |
Else |
| ≥ 99.60% |
≤ 0.35% |
≤ 0.25% |
≤ 0.05% |
≤ 0.03% |
≤ 0.05% |
≤ 0.40% |
Механические свойства
| Компонент |
Механические характеристики |
Основные характеристики |
ASME SA179
Базовая труба |
· Предел прочности при растяжении: ≥325 МПа
· Предел текучести: ≥180 МПа
· Удлинение (в 50 мм): ≥35%
· Твердость: ≤ 72HRB |
· Прецизионные холоднотянутые бесшовные трубы для минимальной толщины стенки толщина
· Теплопроводность: 52 Вт/м·K при 20°C
· Превосходная устойчивость к окислению и коррозии в воде
· Максимальная рабочая температура: 450°C (843°F) для непрерывной работы
· Умеренная прочность: подходит для теплообменников низкого/среднего давления.
|
| Алюминиевые ребра 1060 |
· Предел прочности при растяжении: 70-110 МПа
· Удлинение: 15-25%
· Твердость: 23 HB. |
· Легкая конструкция снижает нагрузку на систему
· Пластичность для поглощения вибраций |
3. Основные характеристики
- Высокоэффективная конструкция теплопередачи
Спиральная L-образная конструкция навивки ребер максимизирует площадь рассеивания тепла для превосходных тепловых характеристик со стороны воздуха
-
Исключительная механическая стабильность
Механически зафиксированные ребра устойчивы к вибрации и ослаблению, идеально подходят для условий высокоскоростного воздушного потока
-
Коррозионностойкая комбинация
Базовая труба из углеродистой стали (внутренняя защита) + алюминиевые ребра 1060 (стойкие к окислению) для суровых наружных/химических условий
-
Широкий диапазон температур
Базовая труба выдерживает 400°C, алюминиевые ребра стабильно работают до 250°C
4. Основные области применения
- Экономайзеры и воздухоподогреватели паровых котлов
- Секции конвекции нагревателей/печей нефтехимических процессов
- Системы утилизации тепла отходов промышленных печей/печей
- Различные промышленные теплообменники (газ-жидкость, газ-газ)
- Системы ОВКВ
- Сушильное оборудование
- Судовые котлы и теплообменное оборудование
| Размер |
L-образная оребренная труба |
KL-образная оребренная труба |
LL-образная оребренная труба |
| Структура |
• Алюминиевое ребро с одиночным L-образным крючком у основания
• Линейный контакт с базовой трубой |
• Рифленый L-образный выступ конструкция
• Канавки вдавлены в основание ребра для механической фиксации |
• Удлиненный L-образный выступ (Длинная ножка)
• Двухкрючковая структура у основания |
| Вибростойкость |
★★☆
(Лучше, чем встроенный, слабее, чем KL/LL) |
★★★
(Отлично)
(Накатка усиливает сцепление)
|
★★★
(Двойные крючки предотвращают ослабление) |
| Термическое контактное сопротивление |
• Относительно высокое
(Ограничено линейным контактом) |
• Самое низкое
(Накатка увеличивает площадь контакта) |
• Низкое
(Улучшено по сравнению с L-типом, но выше, чем KL) |
| Сложность процесса |
• Простой и зрелый
(Самая низкая стоимость) |
• Выше
(Требуется прецизионная накатка; стоимость ↑) |
• Умеренная
(Необходимо прецизионное формование для двойных крючков) |
| Макс. рабочая температура |
≤ 250°C (Al fin) |
≤ 280°C
(Накатка противостоит тепловому расширению) |
≤ 260°C
(Двойные крючки противостоят термической усталости) |
| Типичные области применения |
• Змеевики HAVC, экономайзеры
• Условия низкой вибрации |
• Воздухоподогреватели электростанций
• Высокопоточные/высоковибрационные системы рекуперации тепла отходящих газов |
• Воздухоохлаждаемые конденсаторы (ACC)
• Судовые теплообменники
• Системы средней вибрации |
