ASTM A335 P9 SERRATED FIN TUBE для конденсаторов нефтепереработки

ASTM A335 P9 - это сталь из сплава хрома и молибдена, широко используемая в высокотемпературных и высокодавленных приложениях.и способность выдерживать тепловые и механические напряженияКлючевые характеристики ASTM A335 P9 включают:

• Состав материала:

  • Хром (Cr): 8,0-10,0%
  • Молибден (Mo): 0,90-1,10%
  • Углерод (С), марганец (Mn), кремний (Si), фосфор (P), сера (S) и другие.

• Заявления:

  • Электростанции
  • Котлы
  • Теплообменники
  • Нефтехимическая и химическая промышленность

• Преимущества:

  • Высокая устойчивость к окислению и расщеплению при высоких температурах.
  • Отличная прочность и устойчивость к ползучему.
  • Высокая свариваемость и обработка.

2Что такое зазубренная трубка?

• Ключевые особенности зубчатых труб:

  • Улучшенная теплопроводность из-за увеличения площади поверхности.
  • Снижение загрязнения и отложений из-за зазубренной конструкции.
  • Компактный и легкий дизайн для эффективной установки.

• Заявления:

  • Теплообменники с воздушным охлаждением
  • Газовые охладители
  • Экономизаторы
  • Объекты переработки нефти и газа

3. ASTM A335 P9 Зернистые трубы

• Производственный процесс:

  • Производство базовых труб: Основная трубка изготовлена из сплавной стали ASTM A335 P9, что обеспечивает высокую прочность и устойчивость к тепловым нагрузкам.
  • Прикрепление к лопатке: Зазубренные плавники, обычно изготовленные из аналогичных или совместимых материалов, скручиваются спирально и надежно прикрепляются к основной трубе.Прикрепление может быть достигнуто с помощью таких методов, как высокочастотная сварка или механическое обертывание.
  • Орезанность лопаток: Плитки зазублены (зазублены) для увеличения турбулентности в потоке жидкости, что повышает эффективность теплопередачи.

• Спецификации:

  • Материал:
    • Базовая трубка: ASTM A335 P9
    • Плитки: углеродистая сталь, нержавеющая сталь или сплавная сталь
  • Размеры труб:
    • Внешний диаметр (OD): согласно требованиям конструкции (обычно от 1" до 8")
    • Толщина стенки: согласно стандартам ASTM A335 P9
  • Размеры лопаток:
    • Высота плавников: обычно 5-15 мм
    • Перекрёсток крыльца: 2-10 мм
    • Толщина плавника: 0,5 мм - 1,5 мм
  • Условия эксплуатации:
    • Температура: до 600-650°C (в зависимости от выбора материала)
    • Давление: Подходит для систем высокого давления

4. Преимущества ASTM A335 P9 Serrated Fin Tubes

• Высокая тепловая эффективность: Сернистый дизайн способствует турбулентности в потоке жидкости, улучшая скорость передачи тепла.
• Прочность: Основная трубка из сплава P9 обеспечивает исключительную устойчивость к высоким температурам, окислению и тепловым нагрузкам.
• Устойчивость к коррозии: Хром и молибден в P9 повышают устойчивость к коррозии и деформации.
• Экономия энергии: Улучшенная эффективность теплопередачи снижает потребление энергии и эксплуатационные затраты.
• Конфигурация: Зазубренные плавники могут быть приспособлены к конкретным габаритам, углу и толщине для удовлетворения требований приложения.

5. Применение ASTM A335 P9 Зонтированных труб

• Производство энергии:

  • Паровые котлы
  • Экономизаторы
  • генераторы пара с рекуперацией тепла (HRSG)

• Нефтехимия и нефтеперерабатывающие предприятия:

  • Теплообменники с воздушным охлаждением
  • Процессовые нагреватели
  • Газовые охладители

• Нефть и газ:

  • Оффшорные платформы
  • Газоперерабатывающие установки
  • Терминалы СПГ

• Химическая обработка:

  • Теплообменники в химических реакторах
  • Конденсаторы и испарители

6Стандарты качества и испытания

• Проверка материалов:

  • Анализ химического состава
  • Испытания механических свойств (прочность на протяжение, твердость и т.д.)

• Неразрушительные испытания (NDT):

  • Ультразвуковое испытание
  • Рентгенологическое исследование
  • Испытание вихревого тока

• Размерная инспекция:

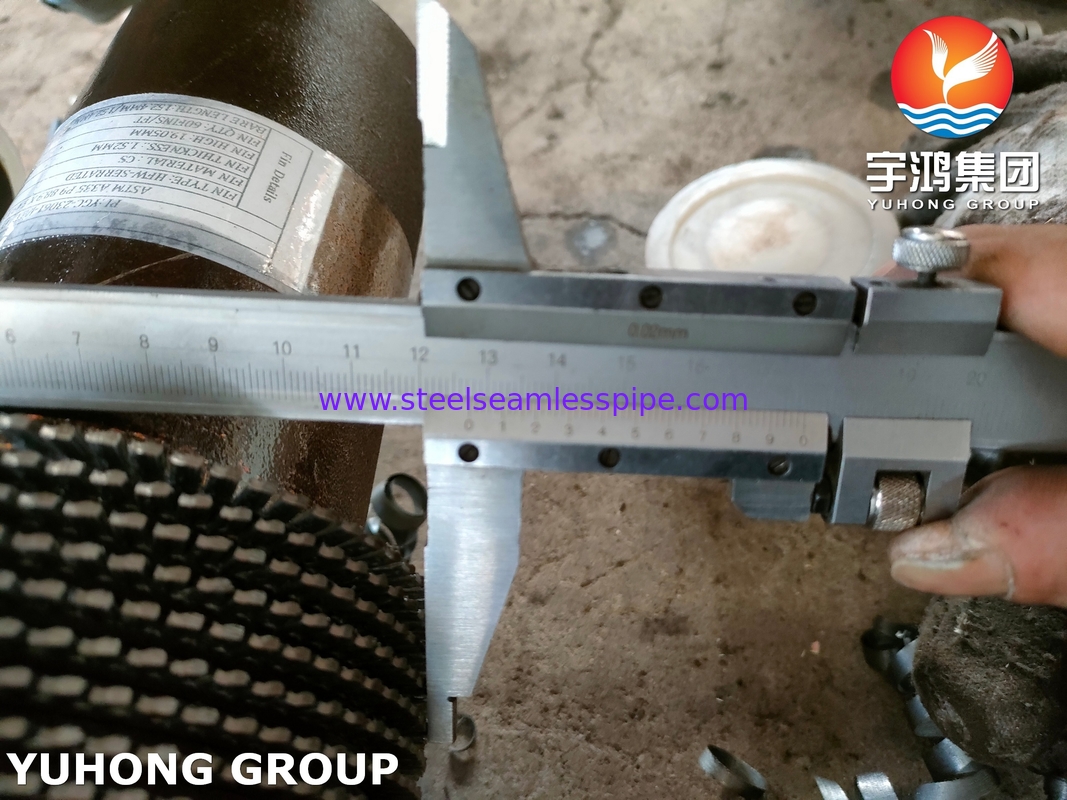

  • Проверка размеров труб и плавников
  • Целостность крепления плавника

• Операционные испытания:

  • Испытания тепловых характеристик
  • Оценка коррозионной устойчивости

7Заключение.
