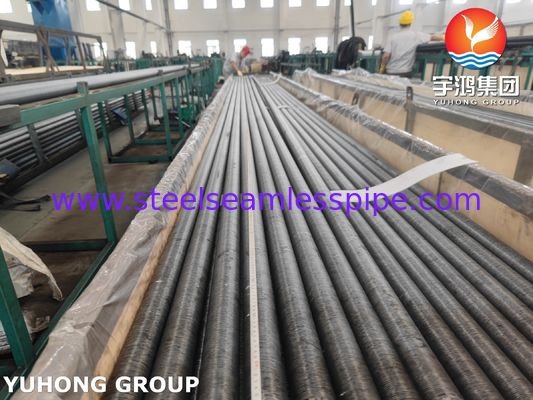

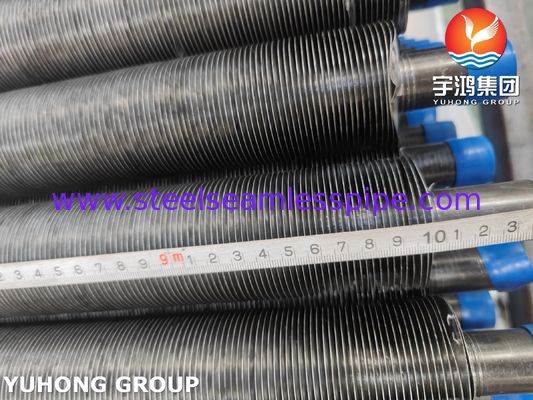

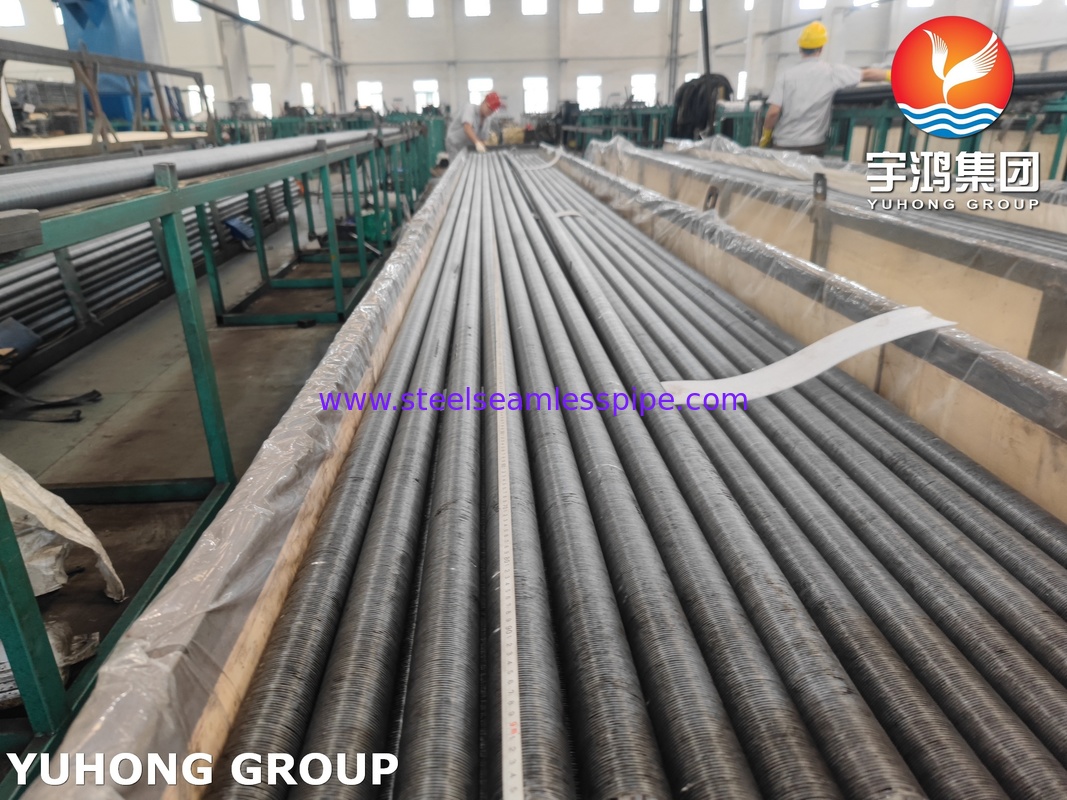

ASME SA209 Встроенная трубка с лопатой с AL1060
The ASME SA209 Embedded Fin Tube with AL1060 Fin is a highly efficient heat transfer component designed for applications where superior thermal conductivity and corrosion resistance are paramount in moderate temperature environments. It combines the robust mechanical properties and weldability of ASME SA209 steel base tube with the exceptional thermal performance and atmospheric resistance of mechanically embedded AL1060 aluminum finsЭта конфигурация обеспечивает оптимальный баланс производительности, долговечности и экономической эффективности для различных промышленных теплообменников.
Материал базовой трубы: ASME SA209
ASME SA209 - это спецификация для бесшовных котлов из углеродно-молибденовой сплавы стали и труб для сверхнагрева.Добавление молибдена обеспечивает улучшенную прочность при повышенных температурах по сравнению с углеродной сталью.
Ключевой легирующий элемент:Молибден (Mo): этот элемент повышает прочность и стойкость стали при высоких температурах.
Материал крыльев: Алюминий AL1060
AL1060 представляет собой коммерчески чистый алюминиевый сплав (минимум 99,6% АЛ), известный своей отличной теплопроводностью, формабельностью и выдающейся стойкостью к атмосферной коррозии.
Химический состав (%)
ASME SA209 T1a Химический состав (%)
|
Элемент
|
В
|
Мн
|
П
|
S
|
Да, да.
|
Мо
|
|
Диапазон
|
≤ 0.18
|
0.30-0.80
|
≤ 0.025
|
≤ 0.025
|
0.10-0.50
|
0.44-0.65
|
AL1060 Химический состав (%)
|
Элемент
|
Аль.
|
Fe+Si
|
Ку
|
Мн
|
Мг
|
Zn
|
Ти
|
Другие (каждый)
|
Прочие (всего)
|
|
Диапазон
|
≥ 99.60
|
≤ 0.35
|
≤ 0.05
|
≤ 0.03
|
≤ 0.03
|
≤ 0.05
|
≤ 0.03
|
≤ 0.03
|
≤ 0.10
|
Механические свойства
ASME SA209 T1a Механические свойства базовых труб
|
Прочность на растяжение
|
Сила урожая
|
Твердость
|
Удлинение
|
|
≥ 380 МПа
|
≥205 МПа
|
-
|
≥ 30%
|
AL1060 Механические свойства лопаток
|
Прочность на растяжение
|
Сила урожая
|
Твердость
|
Удлинение
|
|
60 - 95 МПа
|
≥ 25 МПа
|
≤27 HB
|
≥15%
|
Преимущества ASME SA209 Embedded Fin Tube с Al1060 Fin
|
Недвижимость
|
Преимущества
|
|
Высокая тепловая эффективность
|
Алюминиевый плавник AL1060 обеспечивает отличное рассеивание тепла благодаря высокой теплопроводности (~ 200 Вт/мк), что значительно повышает общий коэффициент теплопередачи трубы.
|
|
Устойчивость к коррозии
|
AL1060 обеспечивает превосходную устойчивость к атмосферной коррозии, образуя защитный слой оксида.
|
|
Экономическая эффективность
|
Алюминиевые плавники на стальной трубе предлагают более экономичное решение по сравнению с полностью нержавеющими или полностью сплавными трубами с плавниками, обеспечивая отличную производительность при более низкой стоимости материала.
|
|
Легкие плавники
|
Использование алюминия для плавников уменьшает общий вес теплообменника по сравнению с более тяжелыми материалами плавников, что может упростить поддерживающие конструкции и установку.
|
|
Прочная механическая связь
|
Процесс производства встроенного плавника создает прочную, постоянную механическую связь между плавником и трубкой, обеспечивая структурную целостность при тепловых циклах и вибрациях.
|
|
Материальная синергия
|
Эта комбинация оптимально использует прочность и устойчивость к давлению стальной основной трубы с превосходным теплопередачей и атмосферной коррозионной стойкостью алюминиевого плавника.
|
Применение ASME SA209 встроенной трубы с крышкой AL1060
1Генераторы пара с рекуперацией тепла (HRSG):Экономайзер и низкотемпературный испаритель, где тонкие газы достаточно охлаждены, чтобы избежать перегрева алюминиевых плавников.
2. Воздушно-охлаждаемые теплообменники (ACHE):Используется в качестве пучков с плавниками в вентиляторах принудительного или индуцированного течения для охлаждения процессуальных жидкостей, воды и смазочных материалов на нефтехимических и электростанциях.
3Промышленные воздухонагреватели:Для нагрева воздуха сгорания или процесса воздуха в печах и печах, повышение тепловой эффективности.
4Сушильные печи и системы HVAC:В качестве основных элементов теплопередачи в промышленных системах сушки и крупномасштабных отопительных, вентиляционных и кондиционирующих установках.
5Вентиляторы для восстановления энергии:Передача энергии между выхлопными газами и потоками свежего воздуха в системах управления климатом зданий.
