Высокопроизводительные встроенные трубки типа G для эффективной передачи тепла

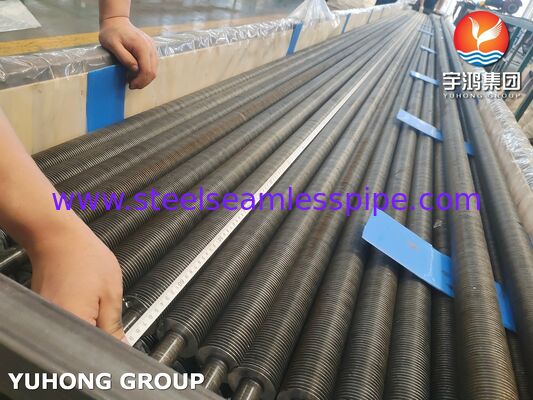

Наши встроенные трубы типа G (также известные как G-Fin или Grooved Fined Tubes) обеспечивают превосходную эффективность передачи тепла в требовательных промышленных приложениях.Эти трубы оснащены бесшовной ASTM A179 низкоуглеродистой стальной основной трубкой с алюминиевыми плавниками, механически встроенных в точно обработанную спиральную канаву на поверхности трубы.
Эта прочная механическая связь обеспечивает отличный тепловой контакт, высокую температурную стойкость (до примерно 350-400 ° C) и долгосрочную долговечность при тепловых циклах и вибрациях.Производители и инженеры широко выбирают эти трубки для воздушно-охлаждаемых теплообменников, конденсаторы и другие системы восстановления тепла.
Материал изделия: АСТМ A179 Бесшовная трубка из углеродистой стали + алюминиевые плавники
Материал базовой трубы: ASTM A179 / ASME SA179 бесшовные холоднотянутые низкоуглеродные стальные трубы, идеально подходят для теплообменников и конденсаторов из-за отличной формальности, свариваемости и теплопроводности.
Материал крыльца: Алюминий высокой чистоты (обычно сплав 1060 или 1100), выбранный за выдающуюся теплопроводность, легкие свойства и коррозионную стойкость в атмосферных условиях.
Химический состав
Базовая трубка (ASTM A179 углеродистая сталь)
| Элемент |
Состав (%) |
| Углерод (С) |
0.06 - 0.18 |
| Манган (Mn) |
0.27 - 0.63 |
| Фосфор (P) |
≤ 0.035 |
| Сера (S) |
≤ 0.035 |
| Кремний (Si) |
≤ 0,25 (типичный) |
Плитки (Алюминиевый сплав 1060 - типичный)
| Элемент |
Состав (%) |
| Алюминий (Al) |
≥ 99.60 |
| Медь (Cu) |
≤ 0.05 |
| Железо (Fe) |
≤ 0.35 |
| Кремний (Si) |
≤ 0.25 |
| Прочие (каждый) |
≤ 0.03 |
Структура труб и процесс встраивания
Встроенная конструкция G-Type создает прочную, постоянную механическую связь:
- Плитки: непрерывная алюминиевая лента, затянутая под напряжением.
- Процесс встраивания: в стенку трубы всасывается спиральная канавка (глубина около 0,25 - 0,5 мм).Это приводит к превосходному контакту металла с металлом при минимальном термостойкости.
Этот процесс гарантирует, что плавники остаются крепко прикрепленными даже при высоких температурах, вибрациях или тепловом расширении, превосходя обернутые или L-тип плавники по надежности.
Стандартные размеры и допустимые отклонения
Типичные характеристики (размеры на заказ):
| Параметр |
Диапазон |

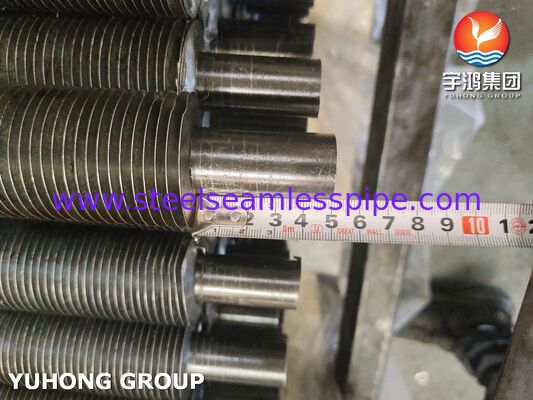

| ОД базовой трубы |
150,88 мм 50,8 мм (обычно 19 38,1 мм) |
| Толщина стенки основной трубы |
1.0 3,0 мм (минимум ~ 2,11 мм / 14 BWG для многих приложений) |

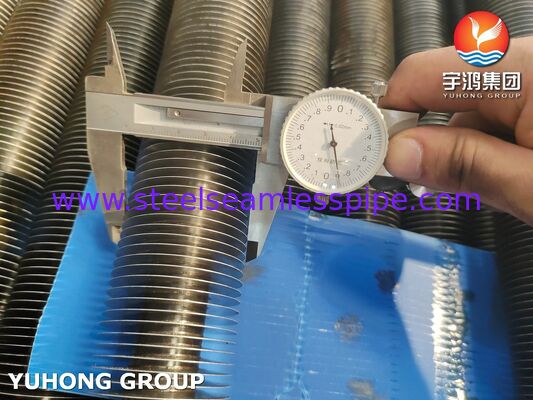

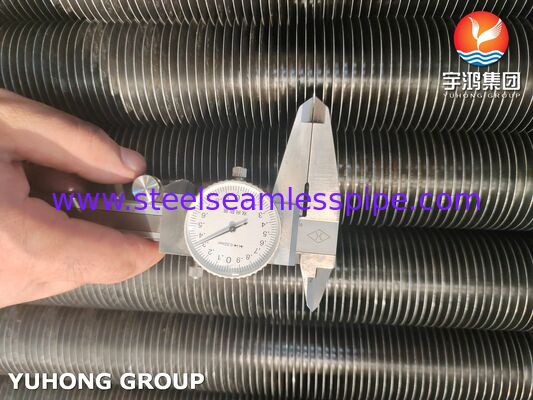

| Высота плавника |
6.35 ¥ 25,4 мм (обычно 9,5 ¥ 16 мм) |
| Толщина плавника |
~ 0,3 0,5 мм (обычно 0,4 мм) |
| Пинч-пич (FPI) |
5 13 плавников на дюйм (обычно 8 11 FPI) |
| ОД трубки с плавниками (над плавниками) |
до ~ 57 ‰ 70 мм в зависимости от высоты |

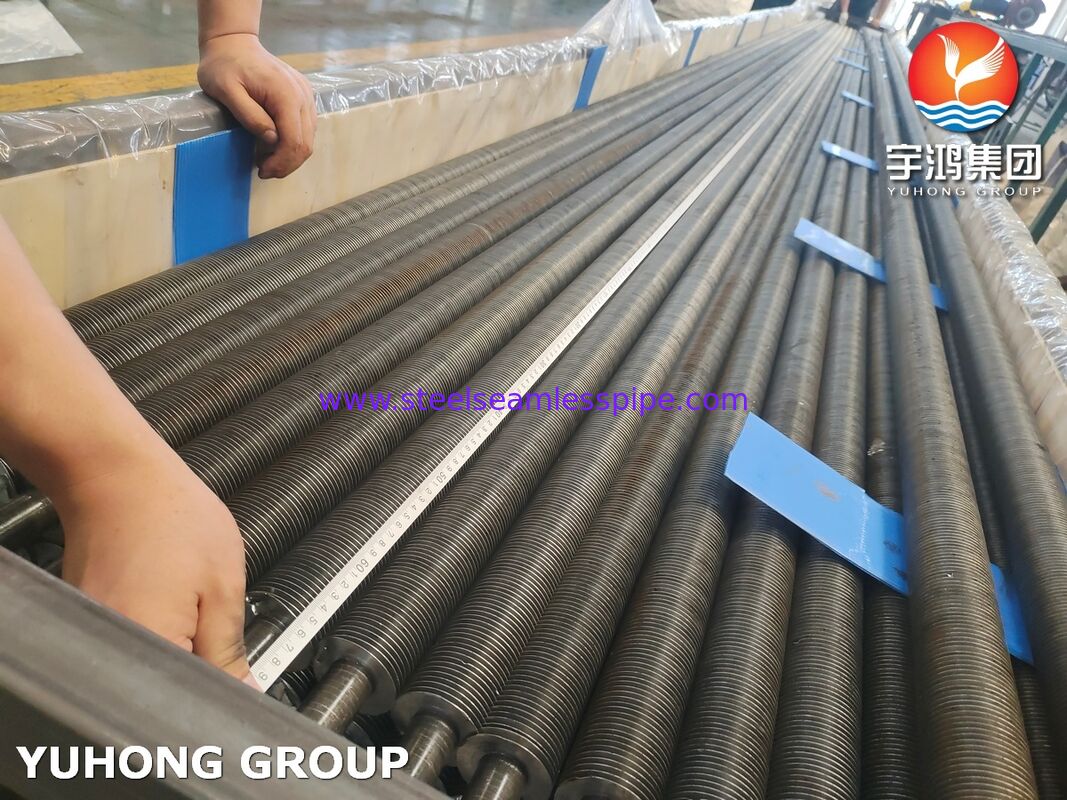

| Длина трубы |
До 18 500 мм (вырезанные на заказ в длину) |
Толерантность (типичные отраслевые стандарты):
- ОД лопатки: +0 / -0,38 мм (или как указано)
- Длина: ±3 мм или по спецификации заказчика (например, ±3,2 мм для <7,3 м)
Преимущества производительности
- Отличная теплопередача: тесная механическая связь минимизирует сопротивление при контакте для повышения эффективности.
- Устойчивость к высоким температурам: подходит для непрерывной работы до 350-400°C.
- Прочное соединение: плавники не ослабевают от теплового цикла, вибрации или высокоскоростного воздушного потока.
- Устойчивость к коррозии: алюминиевые плавники хорошо работают в атмосферных и слабо коррозионных условиях.
- Компактный дизайн: увеличенная площадь позволяет меньше, более эффективные теплообменники.
- Механическая прочность: встроенная конструкция эффективно справляется с давлением и механическими напряжениями.
Подробные области применения
Встроенные трубки типа G отличаются:
- Нефтехимия и нефтепереработка: теплообменники с воздушным охлаждением (охладители с вентилятором), конденсаторы и утилизация отработанного тепла.
- Производство электроэнергии: паровые конденсаторы, экономизаторы и охлаждение выхлопных газов турбин.
- Нефть и газ: процессовые охладители и системы сжатия газа.
- Металлургия и сталелитейная промышленность: высокотемпературные установки охлаждения газа и восстановления тепла.
- Химическая обработка: реакторы и конденсаторы дистилляционных колонн.
- КВК и холодильники: крупномасштабные конденсаторы и испарители с воздушным охлаждением.
Эти трубы проверены в проектах для крупных клиентов в Sinopec, PetroChina и глобальном энергетическом/металлургическом секторе.
Зачем выбирать наши встроенные трубки типа G?
Наши преимущества включают:
- Продвинутые производственные линии с CNC и встроенными канавками для точного, повторяемого качества.
- Строгая прослеживаемость материалов с полноценными сертификатами испытаний (EN10204 3.1/3.2).
- Поддержка по специальному заказу для конкретных размеров, материалов и требований к производительности.
- Тщательный контроль качества: измерения, гидростатические испытания, твердость и визуальная проверка.
- Сильный экспортный опыт с упаковкой, оптимизированной для морской перевозки на рынки по всему миру.
Наши трубы соответствуют или превышают стандарты ASTM, ASME и международные стандарты, обеспечивая длительный срок службы и оптимальную производительность в ваших системах теплопередачи.
Обращайтесь к нам сегодня, чтобы получить подробные предложения, технические чертежи или спецификации на заказ.
