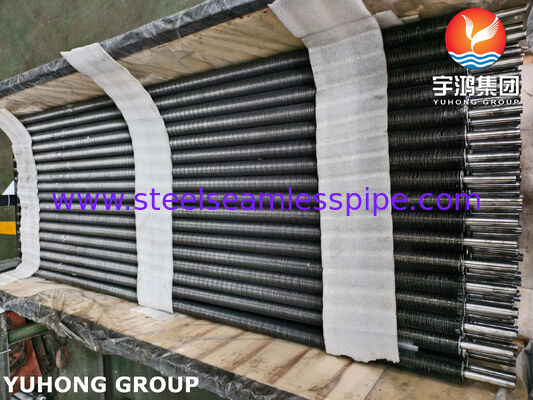

Сталь 20 + Алюминий 1060 встроенный тип с выпуклой трубы для охлаждения воздуха и восстановления тепла

Встроенная ребристая трубка G-типа | ГОСТ 550-2020 Опорная труба сталь 20 + ребра алюминиевые АЛ1060

Введение продукта

Наши встроенные ребристые трубы G-типа (также известные как встроенные ребристые трубы с канавками) представляют собой высокоэффективные компоненты теплопередачи, разработанные для требовательных промышленных применений. Эти трубы, изготовленные путем встраивания алюминиевых ребер в точно обработанные канавки на базовой трубе из углеродистой стали, обеспечивают исключительно прочное механическое соединение, отличную эффективность теплопередачи и надежную работу при высоких температурах до 400°C.

Этот продукт полностью соответствует ГОСТ 550-2020 для базовой трубы (Сталь 20) и использует алюминий премиум-класса AL1060 для ребер, что делает его идеальным выбором для теплообменников с воздушным охлаждением, систем рекуперации отходящего тепла и другого критического теплового оборудования.

Материал продукта

Основная труба: ГОСТ 550-2020 Сталь 20 (Высококачественная конструкционная углеродистая сталь) Материал ребер: АЛ1060 (Чистый алюминиевый сплав, отличная теплопроводность и коррозионная стойкость)

Химический состав

Труба опорная – ГОСТ 550-2020 Сталь 20

Плавники – алюминий AL1060

Структура ребристой трубы и процесс производства

Встроенная ребристая трубка G-типа имеет уникальную встроенную конструкцию:

• Базовая труба: Бесшовная или сварная труба из углеродистой стали (Сталь 20) со спиральными канавками, обработанными на внешней поверхности (глубина канавок около 0,4 мм).

• Ребра: Алюминиевая полоса (AL1060) намотана натяжением и механически вставлена ​​в канавки.

• Процесс заливки: основание ребра надежно фиксируется путем прокатки и заполнения канавки материалом базовой трубы, создавая прочное металлургическое и механическое соединение без дополнительной сварки или клея.

Этот процесс гарантирует, что ребра остаются надежно прикрепленными даже в условиях термоциклирования, вибрации и высоких температур.

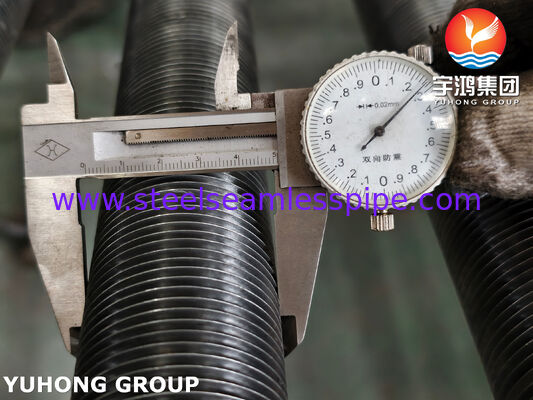

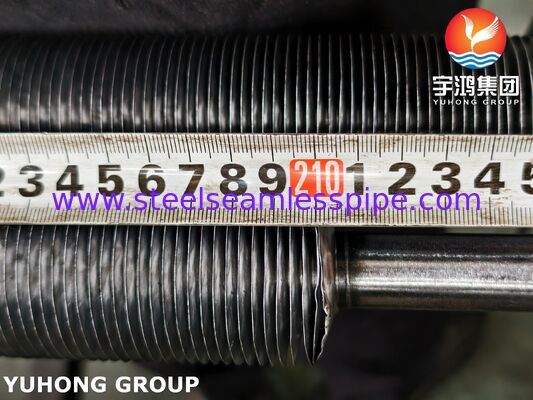

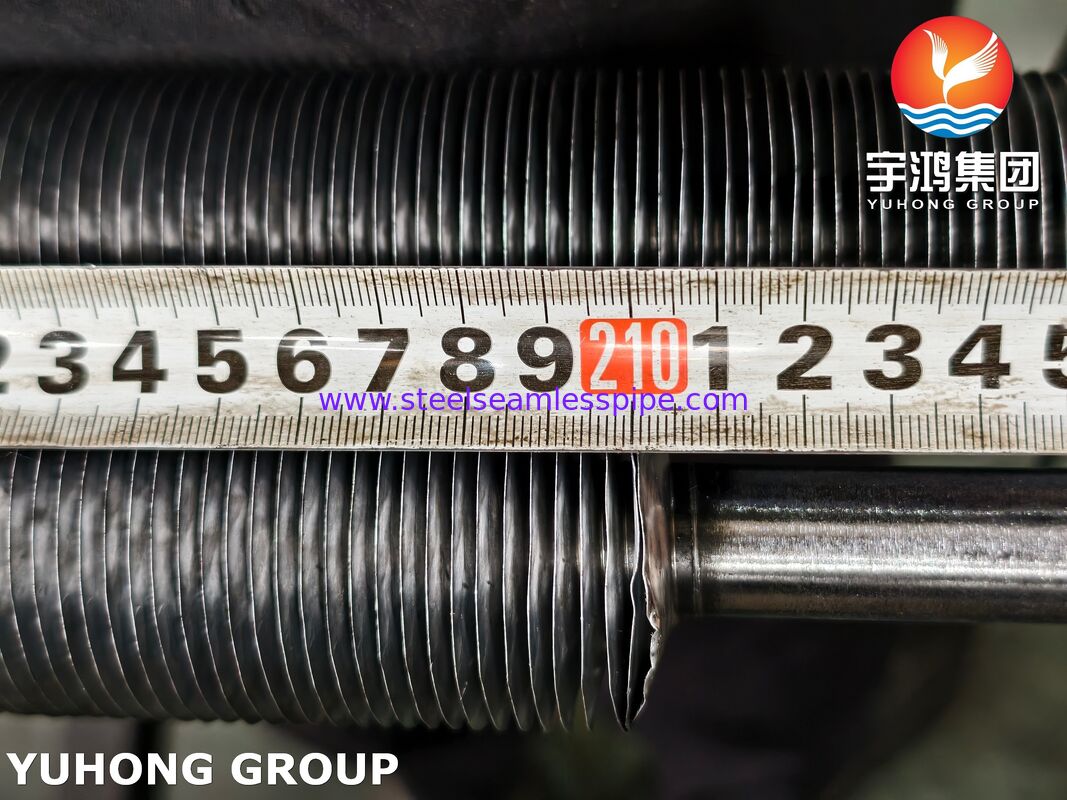

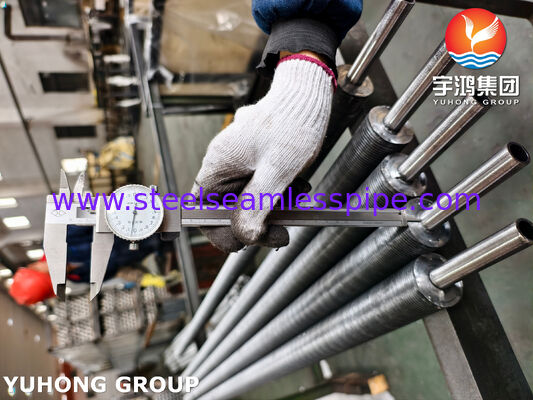

Размеры и допуски (типовой диапазон)

Нестандартные размеры доступны по запросу.

Преимущества производительности

• Превосходное соединение плавников: встроенная конструкция обеспечивает самое прочное механическое крепление среди типов плавников, устойчивое к ослаблению при тепловом расширении/сжатии.

• Высокая эффективность теплопередачи: значительно увеличивает площадь внешней поверхности, улучшая общий коэффициент теплопередачи.

• Устойчивость к высоким температурам: безопасная непрерывная работа при температуре до 400°C.

• Отличная коррозионная стойкость: алюминиевые ребра AL1060 обеспечивают хорошую защиту от атмосферной коррозии и влаги.

• Низкое термическое сопротивление: плотный контакт между ребром и базовой трубкой сводит к минимуму контактное сопротивление.

• Длительный срок службы: снижение риска выпадения ребер, снижение затрат на техническое обслуживание.

Области применения

Наши трубы с закладными ребрами из стали 20 + AL1060 по ГОСТ 550-2020 широко используются в:

• Теплообменники с воздушным охлаждением (ACHE)

• Охладители технологических процессов нефтехимической и нефтеперерабатывающей промышленности

• Системы рекуперации отходящего тепла

• Экономайзеры электростанций и подогреватели воздуха

• Газовые компрессорные охладители

• Промышленные котлы и обогреватели

• HVAC и большие холодильные системы

• Морское и морское теплообменное оборудование

Почему выбирают нас – наши преимущества и опыт

Имея более чем 15-летний опыт работы в качестве профессионального производителя и экспортера оребренных труб, мы специализируемся на высококачественных встраиваемых оребренных трубках G-типа. Наши преимущества включают в себя:

• Передовые производственные линии для обработки канавок и заливки с ЧПУ, обеспечивающие стабильное качество и жесткие допуски.

• Строгая система контроля качества со 100% проверкой (гидростатические испытания, проверка размеров, испытания на выдергивание).

• Полная отслеживаемость материалов благодаря сертификатам заводских испытаний (EN 10204 3.1).

• Богатый опыт экспорта в Европу, Ближний Восток, Юго-Восточную Азию и Северную Америку.

• Сильная техническая команда, способная обеспечить индивидуальный дизайн и инженерную поддержку в соответствии с чертежами и спецификациями заказчика.

• Конкурентоспособные цены в сочетании с надежной доставкой и отличным послепродажным обслуживанием.

Мы стремимся помочь нашим клиентам по всему миру повысить эффективность теплопередачи, одновременно сокращая долгосрочные эксплуатационные расходы.
