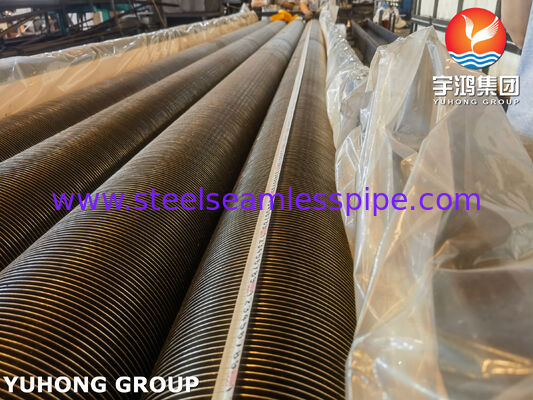

Высокочастотные сварные трубки для утилизации отработанного тепла

Обзор продукции

АСТМ A269 TP321 Высокочастотные сварные трубкиявляются инженерными компонентами для передачи тепла, предназначенными для повышения тепловой эффективности всистемы восстановления отработанного тепла, промышленные печи, обогреватели нефтеперерабатывающих заводов, нефтехимические заводы и газовые теплообменники высокой температуры.

Продукт сочетает в себеаустенитная трубка из нержавеющей стали TP321с непрерывно сварными металлическими плавниками; высокочастотная сварка создает сильную металлургическую/механическую связь между плавником и трубой,позволяет эффективно переносить тепло из горячего дымового газа или процессного газа через поверхность и в жидкость на стороне трубы.

ASTM A269 TP321 особенно подходит для применения при повышенной температуре, где важна устойчивость к окислению, тепловому циклизму и межзернистой коррозии.Стабилизация титаном TP321 может обеспечить преимущества по сравнению с обычной 304 нержавеющей стали в некоторых высокотемпературных службах.

Для оборудования для восстановления отработанного тепла конструкция с плавниками значительно увеличивает эффективную внешнюю площадь передачи тепла по сравнению с голой трубкой.Это позволяет конструкторам оборудования достичь более высокой тепловой рекуперации в относительно компактной поверхности теплопередачи.

Ключевые особенности

• Материал базовой трубы:ASTM A269 TP321 из нержавеющей стали
• Тип плавника:Высокочастотные сварные плавники
• Применение:Восстановление отработанного тепла
• Отличное улучшение поверхности теплопередачи
• Хорошая устойчивость к окислению при высоких температурах
• Стабилизация титаном аустенитной нержавеющей стали
• Сильное прикрепление плавника к трубке
• Подходит для теплового цикла и промышленного обслуживания
• Доступны специальные трубки, плавники, длина и конфигурация
• Подходит дляДымные газы, газы сгорания и восстановление тепла от газовых процессов

Типичные применения

ASTM A269 TP321 HFW трубы с плавниками особенно подходят для:

1. Котлы для восстановления отходов тепла

Трубы могут быть включены в секции для восстановления тепла, где горячие выхлопные газы переносят свою остаточную энергию в воду или другую процессуальную жидкость.

Типичные приложения включают:

• Отработанные тепловые котлы
• Установки утилизации отработанного тепла
• Восстановление промышленного выхлопного тепла
• Восстановление тепла от процессуальных газов
• Оборудование для производства пара с рекуперацией тепла

2Рафинирование и нефтехимические заводы

Рафинерии и нефтехимические заводы производят значительные объемы высокотемпературных выхлопных газов и процессовых газов.TP321 Для восстановления этой потерянной тепловой энергии можно использовать трубки с крыльями HFW.

Потенциальные применения включают:

• Конвекционные секции процессовых нагревателей
• Восстановление тепла в рафинерии
• Нагреватели нефтехимических процессов
• Объекты переработки углеводородов
• Высокотемпературные газовые теплообменники

3. Восстановление тепла промышленной печи

Промышленные печи выделяют горячие газы, содержащие значительную извлекаемую энергию.

• Прегрев воды, подаваемой котлом
• Предварительный нагрев сжигательного воздуха
• Нагрев процессной воды
• Производство пара
• Прегрев процессной жидкости

4Высокотемпературные газовые теплообменники

Сочетание нержавеющей стали TP321 и конструкции крыльев HFW делает этот продукт подходящим для теплообменников, подверженных воздействию горячих газов, где требуется большая поверхность теплопередачи с газовой стороны.

Общий диапазон размеров

Точные размеры должны быть выбраны в соответствии с расчетом теплопередачи, скоростью газа, рабочей температурой, давлением, условиями загрязнения и конструкцией оборудования.

Типичные производственные диапазоны могут включать:

Это...общие инженерные диапазоны, а не фиксированные требования ASTM A269Размеры могут быть изготовлены в соответствии с чертежами заказчика, расчетами теплопередачи или спецификациями оборудования.

Для особо требовательных высокотемпературных условий эксплуатации материал плавника должен быть выбран вместе с материалом трубы на основе температуры работы,требования к коррозионной среде и термическому расширению.

ASTM A269 TP321 Химический состав

Ниже приведены общепринятые границы химического состава для:TP321 трубы из нержавеющей сталиДля каждого заказа следует подтвердить применимое издание стандарта и спецификацию покупателя.

Важно:Вышеприведенные значения следует рассматривать как общепризначенный диапазон состава ASTM A269 TP321.

Механические свойства

Типичные минимальные механические требованияASTM A269 TP321включают:

Фактические механические свойства могут варьироваться в зависимости от состояния производства труб, тепловой обработки, размеров и применимых спецификаций покупки.

Для применения в трубках с плавниками механические характеристикиСама трубка не должна путаться с эффективностью связывания плавник-трубка.Последнее требует отдельного контроля производства и контроля.

Процесс высокочастотного сварки

Плитка непрерывно прикрепляется к трубе с помощью управляемоговысокочастотный процесс сварки.

Во время производства высокочастотная электрическая энергия генерирует локализованное тепло на интерфейсе плавник-труба.изготовление непрерывного сварного приспособления.

Этот процесс имеет несколько преимуществ:

• Постоянное прикрепление плавников
• Высокая последовательность производства
• Хороший тепловой контакт
• Низкое тепловое сопротивление
• Высокая устойчивость к вибрациям
• Хорошая устойчивость к тепловому расширению и сокращению
• Подходит для длинных труб с плавниками
• Соответствующая геометрия плавника

Параметры сварки контролируются в зависимости от материала трубки, материала плавника, толщины плавника, высоты плавника и скорости производства.

Проверка и испытания

Контроль качества должен охватыватьАСТМ A269 TP321 основной трубкииГотовые трубки с плавниками.

1Анализ химического состава

Для проверки качества нержавеющей стали и подтверждения необходимых элементов сплава может быть выполнен PMI или лабораторный химический анализ.

2Проверка на прочность

Репрезентативные трубы испытываются на прочность на растяжение, прочность на прочность и удлинение в соответствии с применимым стандартом.

3Испытание твердости

Испытания твердости могут проводиться в соответствии со спецификацией закупки или планом контроля качества.

4Гидростатические или неразрушительные испытания

Трубка может быть подвергнута применимому гидростатическому испытанию или неразрушающему электрическому испытанию, требуемому ASTM A269 и спецификацией покупки.

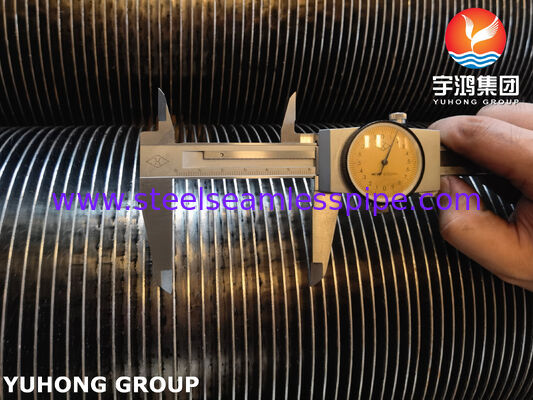

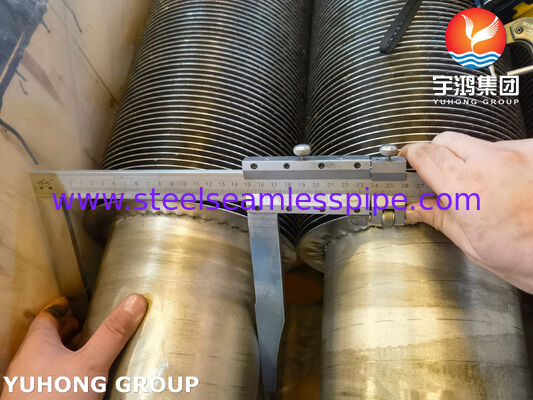

5Размерная инспекция.

Типичные измерения включают:

• Внешний диаметр трубы
• Толщина стенки
• Длина трубы
• Высота плавника
• Толщина плавника
• Плечевой пик
• Концентричность лопаток
• Прямость плавника

6Визуальная проверка

Оконченная трубка с плавниками проверяется на наличие:

• Дефекты поверхности
• Разрывы
• Чрезмерное окисление
• Неравномерная геометрия плавников
• Перебои сварки
• Поврежденные плавники
• Деформация труб

7Инспекция скрепления с крыльцами на трубку

Поскольку тепловая производительность трубки с крыльями HFW в значительной степени зависит от соединения крыльев с трубками,сварная область должна быть проверена в соответствии с процедурой контроля качества производителя и требованиями покупателя..

В зависимости от применения могут быть указаны испытания разрушительных связей, металлографическая экспертиза или другие одобренные методы проверки.

8. Сертификация материалов

А.Сертификат испытания материала (MTC)Сертификация EN 10204 3.1 также может быть предоставлена, если это указано покупателем.

Преимущества утилизации отработанного тепла

Основным преимуществом конфигурации HFW с плавниками является значительное увеличениеплощадь поверхности теплопередачи с газовой стороны.

По сравнению с голыми трубками, плавниковые трубы могут:

• Увеличить теплопередачу
• Уменьшить необходимое количество теплообменника на поверхности
• Улучшение утилизации отработанного тепла малой стоимости
• Поддержка более компактного оборудования для восстановления тепла
• Улучшение тепловой эффективности оборудования
• Уменьшить количество труб, необходимых для данного задания, в зависимости от конструкции

TP321 также представляет собой привлекательный вариант материала, когда система восстановления тепла работает при повышенных температурах и требует аустенитной нержавеющей стали с титановой стабилизацией.

Производство и настройка

Мы можем производитьASTM A269 TP321 HFW трубы с плавникамив соответствии с требованиями клиента, включая индивидуальные:

• Внешний диаметр трубы
• Толщина стенки трубы
• Высота плавника
• Толщина плавника
• Плечевой пик
• Материал плавников
• Конфигурация лопастей
• Длина трубы

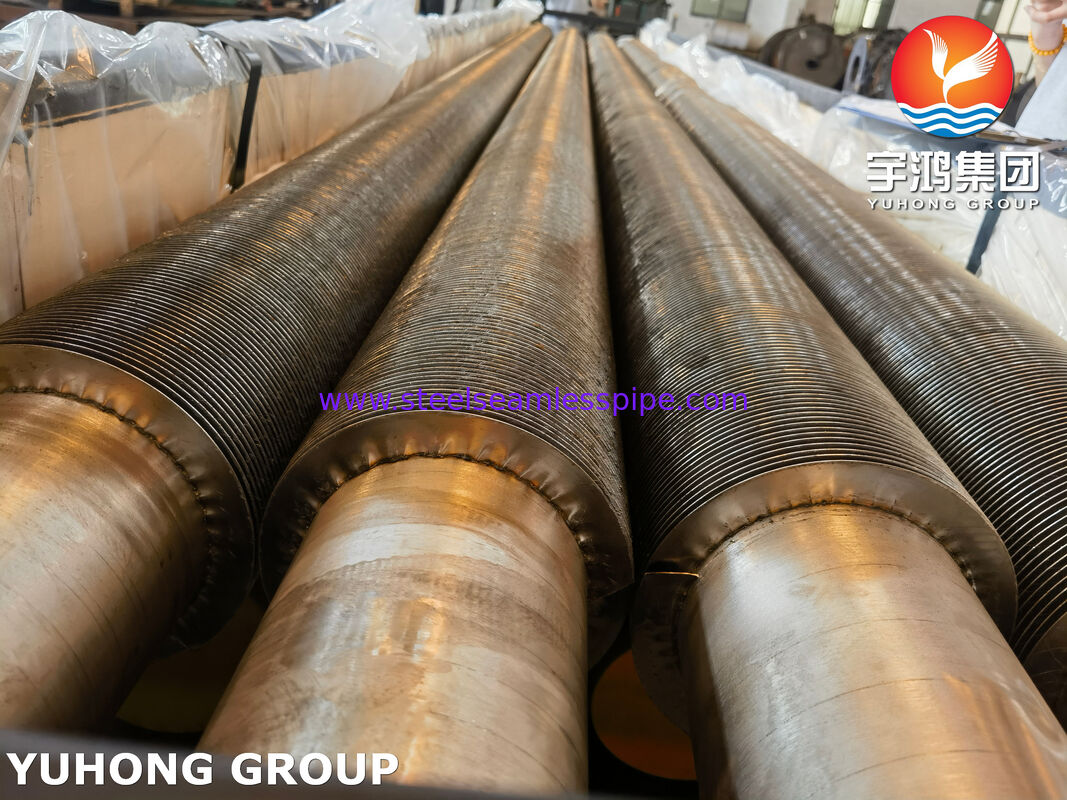

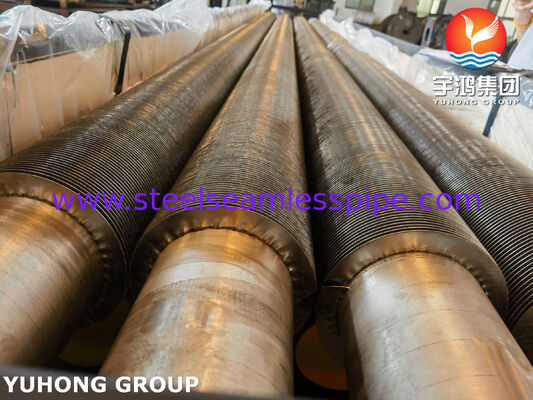

• Концы труб без перьев
• Окончание поверхности
• Устройство упаковки

Для нового проекта по утилизации отработанного тепла клиенты могут предоставитьтеплообеспечение, температуры входа/выхода, состав газа, скорость потока, рабочее давление, среда на стороне трубы и доступное пространство для установкичтобы конфигурация трубки с плавниками соответствовала конструкции оборудования.
