АСТМ A335 P22 Прокатные трубки для тепловой энергетики

АСТМ A335 P22 прокаленные трубы с крыльями, также известный кактрубки с ногтевыми крыльями или проколотые трубки, представляют собой высокотемпературные теплопередающие компоненты, предназначенные для требовательного производства тепловой энергии и промышленного восстановления тепла.21⁄4Cr-1Mo сплав стальной основной трубы P22с сварными стальными штыками, расположенными вокруг внешней поверхности.

В отличие от обычных труб с непрерывными плавниками, застегнутая конфигурация создает многочисленные отдельные проекции теплопередачи вокруг трубы.Эта конструкция обеспечивает увеличенную поверхность теплопередачи с газовой стороны, сохраняя при этом открытые проходы между болтами, что делает трубки особенно подходящими дляконвекционные секции котлов, оборудование для восстановления отработанного тепла и высокотемпературные газовые отработки.

ASTM A335 P22 специфицируется для бесшовных труб из ферритной сплавной стали для высокотемпературной службы.Состав хрома и молибдена обеспечивает значительно лучшие характеристики при повышенной температуре, чем обычная углеродистая стальНоминальный химический состав 21⁄4Cr-1Mo содержит приблизительно10,90 2,60% Cr и 0,87 1,13% Mo.

Ключевые особенности

• Материал базовой трубы:ASTM A335 P22 / ASME SA335 P22
• Тип материала:21⁄4Cr-1Mo из ферритной сплавной стали
• Тип плавника:Заваренные штыки / ногтевые плавники
• Применение:Производство тепловой энергии и восстановление тепла при высоких температурах
• Подходит для:Конвекционные секции котлов, системы восстановления тепла и газовые теплообменники высокой температуры
• Прочность при высоких температурах:Подходит для работы под высоким давлением при высокой температуре
• Хорошая термоутомимость:Подходит для оборудования, подвергающегося повторному нагреву и охлаждению
• Прочная внешняя поверхность:Конфигурация козырьков обеспечивает механически прочную поверхность для передачи тепла
• Производство:Ключи могут быть сварными с сопротивлением или иным образом изготовлены в соответствии с указанной заказчиком конструкцией и применимой процедурой.

Почему в тепловых электростанциях используют трубки с набитыми крыльями P22?

При производстве тепловой энергии поверхности теплопередачи часто работают при повышенной температуре и подвергаются воздействию газов сгорания.Поэтому материал трубки должен поддерживать достаточную прочность и стабильность измерений при эффективной передаче тепла.

P22 обеспечивает полезное сочетание прочности при повышенной температуре, стойкости к окислению при помощи хрома и повышенной молибдена производительности при высоких температурах.Минимальная прочность на растяжение, указанная для P22, равна415 МПа, с минимальной прочностью205 МПа.

Конфигурация с пятнами добавляет еще одно важное преимущество.отдельные штыки создают большое количество поверхностей для передачи тепла, оставляя каналы между соседними штыкамиЭто может быть выгодно в газовых приложениях, гдезагрязнение, накопление пепла, тепловое расширение и доступ к очисткедолжны быть рассмотрены.

По этой причине трубки с застежками P22 могут рассматриваться для:

• Котлы тепловых электростанций
• Конвекционные секции котлов
• Системы рекуперации отработанного тепла
• Высокотемпературные теплообеспечивающие установки
• Теплообменники от дымовых газов
• Промышленные котлы
• Процессовые нагреватели и высокотемпературные печи
• Другие высокотемпературные газовые теплопередающие устройства

Типичное строительство

Трубка с пятнами P22 обычно состоит из:

P22 Бесшовная базовая трубка → сварное прикрепление к штанге → измеренная проверка → обработка поверхности → испытания → окончательный осмотр

Основная трубка обеспечивает функцию сдерживания давления, в то время как внешние болты увеличивают эффективную площадь теплопередачи.

Размеры козырьков, расстояние, количество рядов, расположение и способ крепления должны быть выбраны в соответствии с требованиями тепловой конструкции, а не с использованием одной универсальной конфигурации.

Общие договоренности о стаде

Типичные конфигурации могут включать:

• Стойкость отрезков
• Устройство встроенного штанги
• Многочисленные продольные ряды
• Круговое распределение вокруг трубы
• Плотность и высота откосов, соответствующие требованиям клиента

Для применения в производстве электроэнергии окончательная геометрия должна устанавливаться на основе требуемойкоэффициент теплопередачи, скорость газа, падение давления, характеристики загрязнения, рабочая температура и допустимые механические напряжения.

Общий диапазон размеров

Поскольку прокаленные трубки обычно предназначены для конкретного котла, обогревателя или приложения для восстановления тепла, не существует единого универсального диапазона размеров.

Примечание:Это типичные инженерные диапазоны, а не ограничения ASTM A335.Требования к креплению и допуски должны быть подтверждены в соответствии с тепловой и механической конструкцией заказчика..

ASTM A335 P22 Химический состав

Нижеприведенные значения представляют собой общепризначенную композицию ASTM A335 P22 в массовых процентах.

Роль основных сплавных элементов

Хром (Cr)повышает устойчивость к окислению и способствует высокотемпературным характеристикам сплава.

Молибден (Mo)повышает прочность при повышенной температуре и устойчивость к смягчению, что важно при длительной работе при высоких температурах.

Эта комбинация делает P22 особенно подходящим для высокотемпературного оборудования для выработки электроэнергии по сравнению с обычными материалами для труб из углеродистой стали.

Механические свойства ASTM A335 P22

Типичные минимальные механические требования включают:

* Требования к удлинению могут варьироваться в зависимости от ориентации и размеров образца; соответствующее издание ASTM A335/A335M должно регулировать спецификацию покупки.

Базовая трубка P22 обычно поставляется в соответствующем термическом состоянии, например:нормализованные и закаленные или другие условия, разрешенные применимой спецификацией.

Производственный процесс

Наши ASTM A335 P22 застекленные трубы с плавниками могут быть изготовлены с помощью контролируемой последовательности, предназначенной для поддержания целостности труб и качества застежки.

1P22 Подготовка труб

Бесшовная труба ASTM A335 P22 выбирается в соответствии с указанным наружным диаметром, толщиной стенки, длиной и требованиями к материалу.

2. Подготовка поверхности труб

Внешняя поверхность трубы очищается и готовится для удаления масла, чешуи, ржавчины и других загрязнителей, которые могут повлиять на крепление штыков.

3. Подготовка кобыли

Застежки изготавливаются в соответствии с установленными требованиями к диаметру, высоте, геометрии и материалам.

4. Сварка козырьков

Застежки прикрепляются к внешней поверхности трубы с помощью контролируемого процесса сварки, соответствующего конструкции.Параметры сварки контролируются для достижения постоянного прикрепления без неприемлемого повреждения стены трубы.

5Размерная инспекция.

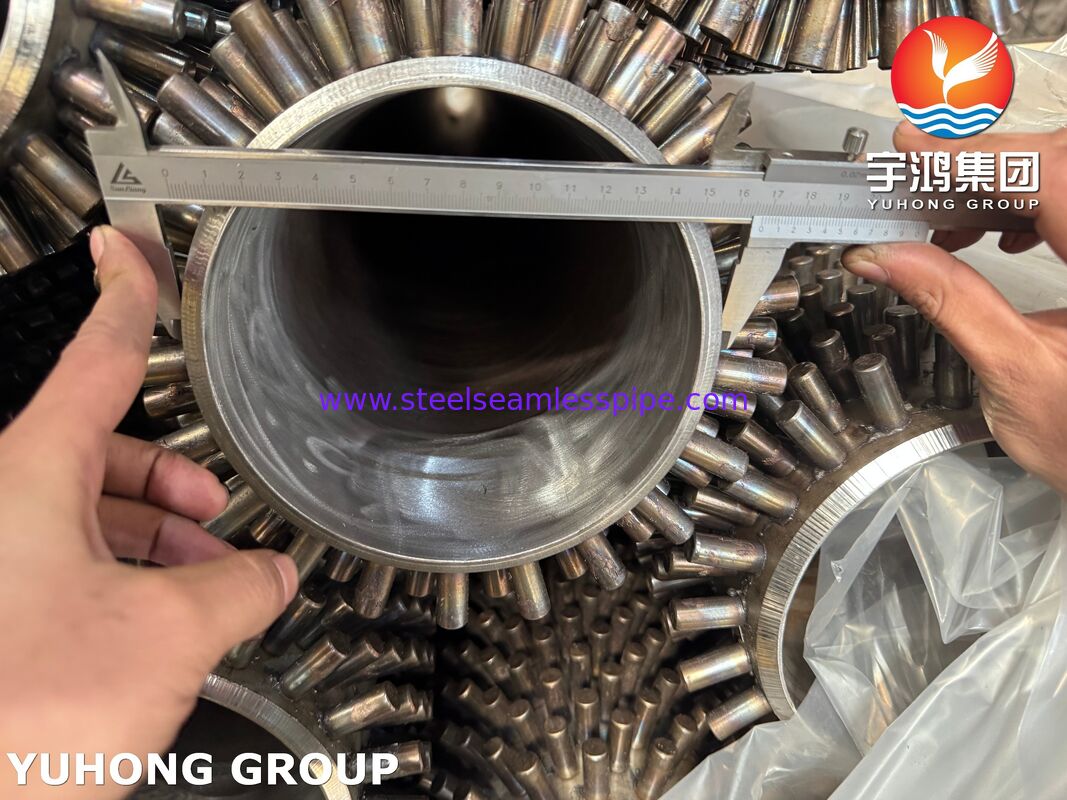

Завершенные трубки проверяются на наличие:

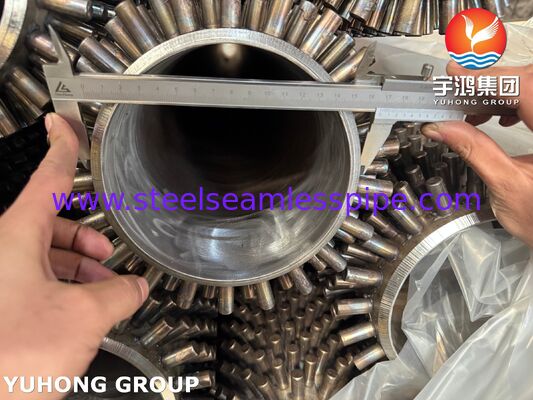

• Внешний диаметр трубы
• Толщина стенки

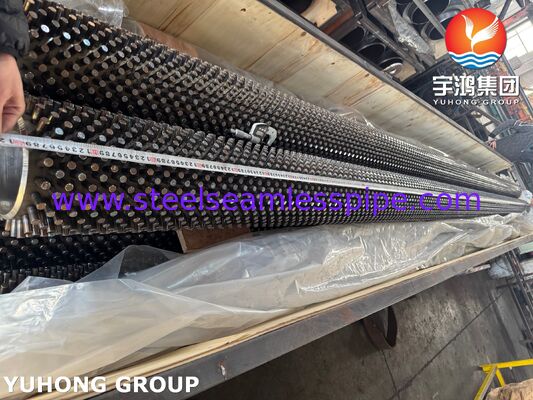

• Длина трубы

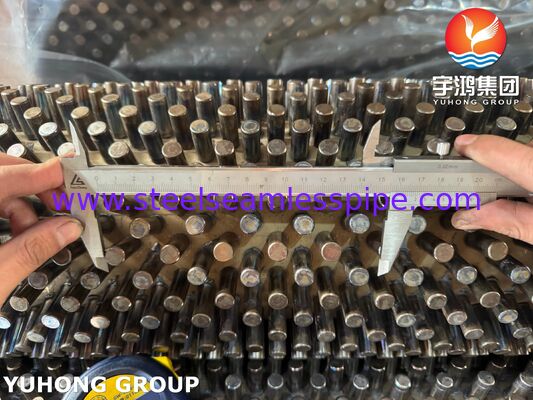

• Высота копыта

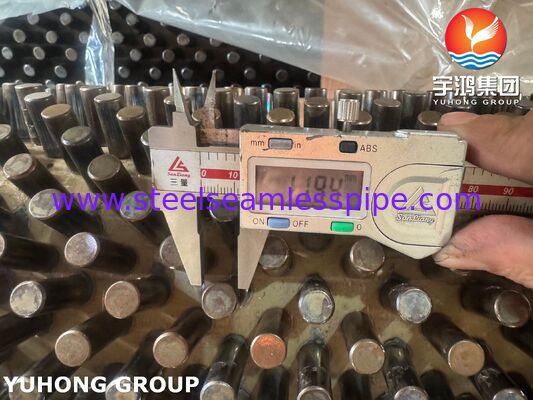

• Диаметр штанги
• Стрельба
• Выравнивание козырьков
• Плотность птенцов
• Общая прямота

6Заключительная проверка и испытания

Завершенные трубки проходят специальную программу проверки и испытаний перед отгрузкой.

Испытания и инспекции

Для тепловых электростанций контроль качества должен охватывать какТрубка под давлением P22иприкрепление козырьков.

Химический анализ

Положительная идентификация материала или лабораторный химический анализ могут быть выполнены для проверки соответствия базовой трубки указанной химии P22.

Испытания на протяженность

Испытания на протяженность проверяют требуемую прочность на протяженность, прочность на протяженность и удлинение трубы P22.

Испытание твердости

Испытания твердости могут быть выполнены для подтверждения соответствия применимым требованиям к материалу и термической обработке.

Испытание сглаживания

При необходимости пробы труб могут быть подвергнуты испытаниям на сглаживание для оценки пластичности и целостности труб..

Испытание изгиба

Испытания на изгиб могут применяться, если этого требует спецификация закупки или применимый стандарт.

Гидростатические испытания

Гидростатические испытания могут проводиться на базовых трубах или готовых комплектациях в соответствии с применимой спецификацией, кодом проектирования и требованиями покупателя.

Испытание вихревого тока

Исследование вихревого тока может быть использовано в качестве неразрушающего метода для обнаружения определенных поверхностных и близких к поверхности непрямостей в трубе.

Ультразвуковое испытание

UT может использоваться, где указано, для исследования материала трубы или выбранных участков сварки.

Визуальная и размерная проверка

Каждую готовую трубу можно проверить на предмет:

• Позиционирование козырьков
• Присоединительное устройство
• Деформация труб
• Дефекты поверхности
• Выпрямление труб
• Размеры
• Внешний вид сварки

Испытание оттягивания или присоединения

Для застегнутых труб особенно важна прочность крепления.Репрезентативные образцы могут быть подвергнуты испытаниям механического прикрепления в соответствии с согласованной процедурой производства и контроля качества..

Преимущества выщелоченных труб P22

1. Разработан для высокотемпературной службы

P22 - это сталь из сплава хрома и молибдена, специально предназначенная для высокотемпературной эксплуатации в соответствии с ASTM A335.

2. Увеличенная поверхность теплопередачи

Отдельные штыки значительно увеличивают внешнюю поверхность, доступную для передачи тепла с газовой стороны по сравнению с обычной трубой.

3- Устойчивое строительство.

Конструкция с пятнами может обеспечить долговечную внешнюю поверхность для передачи тепла для требовательных промышленных условий.

4Подходит для тепловых циклов.

Состав сплава P22 и высокотемпературные механические свойства делают его подходящим для оборудования, подвергающегося повторным изменениям температуры.

5Гибкая тепловая конструкция

Диаметр, высота, расстояние и расположение подшипника могут быть спроектированы таким образом, чтобы достичь требуемого баланса между производительностью теплопередачи и падением давления на газовой стороне.

Заявления

АСТМ A335 P22 прокаленные трубки с плавниками особенно подходят для:

Тепловые электростанции

Используется в высокотемпературных котлах и секциях восстановления тепла, где требуется повышенная теплопередача с газовой стороны.

Конвекционные секции котлов

Застегнутые трубки могут быть включены в конвекционные нагревательные поверхности для восстановления тепловой энергии из газов сгорания.

Восстановление отработанного тепла

Трубы могут использоваться для извлечения энергии из высокотемпературных выхлопных газов и передачи ее в воду, пар или другие процессовые жидкости.

Промышленные котлы

Подходит для выбранных высокотемпературных котлов для теплопередачи, требующих трубки давления из легированной стали.

Оборудование для нагрева процессов

Трубы с застежками P22 также могут быть спроектированы для высокотемпературного теплопередающего оборудования в промышленных процессах.

Обеспечение качества

Для проектов по производству электроэнергии может быть предоставлена документация в соответствии с требованиями проекта, включая:

• Сертификат испытания материала (MTC)
• Отчет о химическом анализе
• Отчет о механическом испытании
• Записи тепловой обработки
• Доклад о измерениях
• Записи неразрушающих испытаний
• Записи гидростатических испытаний
• Документы о проверке прикрепления козырьков
• Документация о процедуре сварки, если применимо
• Заключительный отчет об инспекции
• Записи о прослеживаемости

Каждая трубка P22 может быть идентифицирована по номеру тепла и производственной партии для поддержания прослеживаемости материала на протяжении всего производства и проверки.
