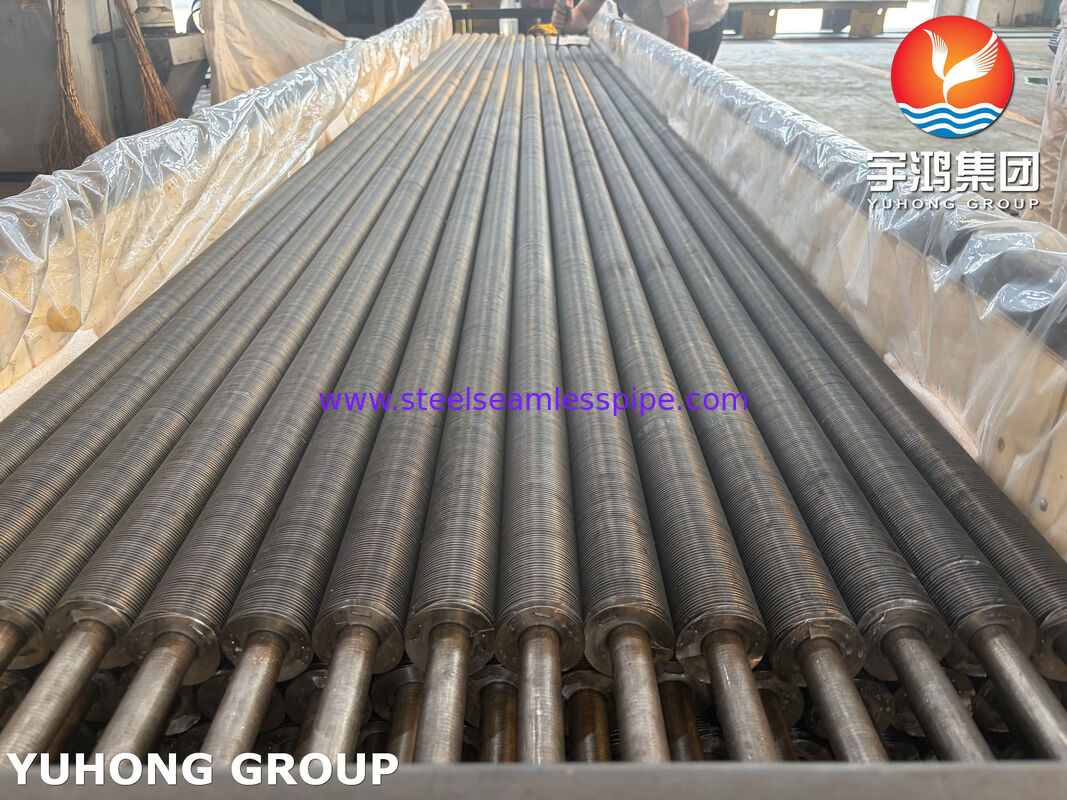

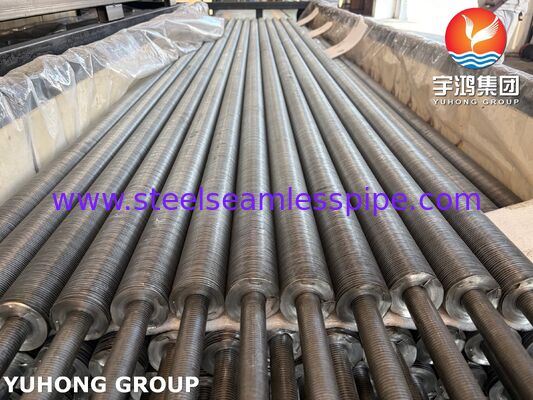

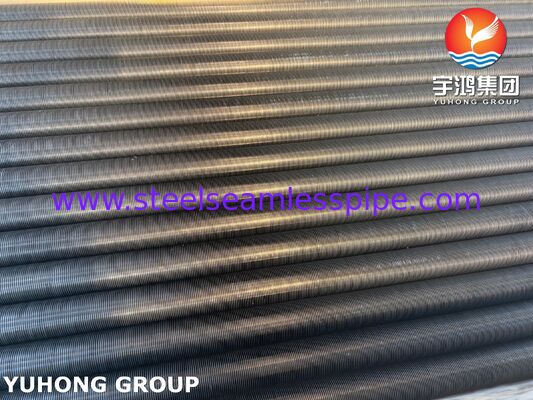

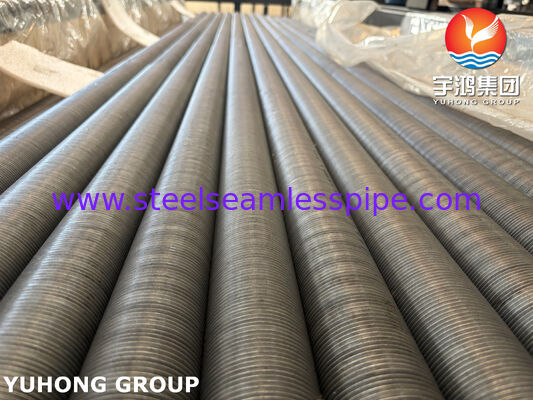

Трубка с закрученными крыльями для воздухоохладителей ASTM A179
Обзор продукции
Наши трубки для охладителей воздуха, изготовленные из бесшовных низкоуглеродистых стальных труб ASTM A179, предназначены для обеспечения эффективной передачи тепла с воздушной стороны в воздушно-охлаждаемых теплообменниках (ACHE), воздушно-охлаждаемых конденсаторах, процессовых охладителях воздуха и других промышленных охладительных оборудованиях.
Плитка с крыльями скручивается вокруг внешней поверхности основной трубы, чтобы увеличить внешнюю площадь теплопередачи при сохранении компактной расположения трубы.Конструкция с натяжкой обеспечивает практический баланс между производительностью теплопередачи, механическая прочность, гибкость производства и стоимость.
ASTM A179 широко выбирается для базовой трубы, где хорошая теплопроводность, свариваемость,и надежная механическая производительность требуется в не коррозионных или умеренно коррозионных услугах теплопередачи.
Ключевые особенности
- Базовая трубка:АСТМ A179 / ASME SA179 бесшовная углеродистая сталь
- Тип плавника:Пелена с спиральной завязкой / обернутая
- Применение:Воздухоохладители, ACHE, конденсаторы с воздушным охлаждением и системы процессного охлаждения
- Производство:Контролируемая обмотка плавков с постоянным уклоном плавков и контактами
- Высокая внешняя поверхностьдля улучшения теплопередачи на воздушной стороне
- Подходит для конфигураций воздухоохладителей с принудительным и индуцированным притяжением
- Размеры лопастей могут быть настроены в соответствии с термическими и механическими требованиями
- Доступно с обнаженной, оцинкованной, окрашенной или другой специальной защитой поверхности, если применимо
Типичные размеры
Следующие размеры представляют собой обычно производимые диапазоны, а не ограничения.
| Положение |
Типичный диапазон |
| ОД базовой трубы |
16 ‰ 63,5 мм |
| Толщина стенки основной трубы |
1.5·6.0 мм |
| Длина трубы |
До примерно 18 м, в зависимости от транспортных требований и оборудования |
| Высота плавника |
5 ̊25 мм |
| Толщина плавника |
0.3 ∙ 1,2 мм |
| Плечевой пик |
20,0112 мм |
| Материал плавников |
Углеродистая сталь, алюминий, нержавеющая сталь или специальный сплав |
| Тип плавников |
Скрученные / обернутые спиралью |
| Покрытие лопаток |
Непрерывное или определенное расстояние |
Общие размеры базовых труб могут быть поставлены в соответствии с чертежами заказчика, расчетами теплопередачи или применимыми проектными стандартами.
Производственный процесс
- Приготовление бесшовных труб ASTM A179Перед отделкой пробки проводят проверку точности размеров и состояния поверхности.
- Подготовка поверхностиПоверхность трубки очищается, чтобы обеспечить подходящий контакт плавника с трубой.
- Приготовление ленты с плавникамиВыбранная лента с плавниками формируется и контролируется для обеспечения постоянной ширины и толщины.
- Свинцовая обмоткаПлетенка непрерывно обертывается вокруг трубы на указанном углу.
- Закрепление плавниковВ зависимости от конструкции, плавник может быть механически натянут, встроен, сварен или иным образом закреплен для достижения требуемого теплового контакта.
- Размерная проверкаПроверяется высота плавника, высота, диаметр трубы, общая длина и прямота.
- Заключительная проверка и защитаПродукция проверяется, маркируется, упаковывается и защищается для транспортировки.
ASTM A179 Химический состав
ASTM A179 определяет низкоуглеродный материал для бесшовного теплообменника и котлопровода.
| Элемент |
Требование ASTM A179 |
| Углерод (С) |
≤ 0,06% |
| Манган (Mn) |
00,27 ≈ 0,63% |
| Фосфор (P) |
≤ 0,035% |
| Сера (S) |
≤ 0,035% |
Химический состав поставляемого материала проверяется в соответствии с действующим сертификатом материала и спецификацией покупки.
Механические свойства ASTM A179
Типичные минимальные механические требования включают:
| Недвижимость |
Требование |
| Прочность на растяжение |
≥ 325 МПа |
| Устойчивость добычи |
≥ 180 МПа |
| Удлинение |
≥ 35% |
Фактически поставляемый материал должен соответствовать применимому изданию ASTM A179/ASME SA179 и требованиям покупателя.
Проверка и испытания
Контроль качества может включать:
- Анализ химического составаПроверка материала базовой трубы.
- Испытания на протяженностьПроверка прочности на растяжение, прочности на удаление и удлинения.
- Испытание твердости️ Исполняется, когда это требуется применимой спецификацией или заказом на покупку.
- Гидростатическое или неразрушающее электрическое испытаниеПроверка базовых труб производится в соответствии с требованиями ASTM A179.
- Размерная проверка∆ Измерение ОД трубки, толщины стенки, длины, высоты плавника, толщины плавника и высоты плавника.
- Визуальный осмотр- Проверка на наличие дефектов поверхности, деформации, повреждений плавников и производственных нарушений.
- Проверка крепления плавника/контактаПроверка указанного состояния обмотки и крепления.
- Проверка прямоты- подтверждение того, что готовые трубы соответствуют установленным допустимым размерам.
- Отслеживаемость материалов
При необходимости могут быть организованы дополнительные NDT, PMI, проверки покрытий или испытания, соответствующие конкретному клиенту.
Заявления
АСТМ A179 прокатные трубки обычно используются в:
- Воздушно-охлаждаемые теплообменники (ACHE)
- Процессовые воздухоохладители
- Конденсаторы с воздушным охлаждением
- Нефтяные охладители
- Газовые охладители
- Продукт для сжигания топлива
- Нефтехимические процессовые агрегаты
- Системы охлаждения нефтеперерабатывающих заводов
- Оборудование для переработки природного газа
- вспомогательные системы охлаждения для выработки электроэнергии
- Промышленное оборудование для восстановления тепла
Почему выбирают трубки для раны?
Для воздушных охладителей воздушная сторона, как правило, представляет собой большее сопротивление теплопередачи, потому что воздух имеет гораздо более низкий коэффициент теплопередачи, чем многие процессовые жидкости.Увеличение площади внешней поверхности с помощью плавников позволяет достичь большего расхода тепла в пределах практического оборудования.
Конфигурация раны-плавника обеспечивает непрерывную спиральную поверхность плавника вокруг трубки и может быть изготовлена с различными высотами плавника, углом,и материалы для удовлетворения различных требований тепловой конструкции.
Варианты поставок
Мы можем изготавливать ASTM A179 прокатные трубки в соответствии с:
- Рисунки клиентов
- ОД труб и толщина стенки
- Материал плавников
- Высота и толщина плавников
- Плечевой пик
- Длина трубы
- Способ выщелачивания
- Обработка поверхности
- Требования к конструкции теплопередачи
- Требования к инспекции и испытаниям
- Спецификации упаковки и маркировки
