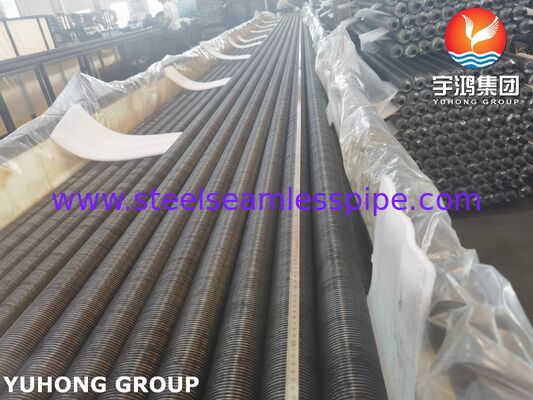

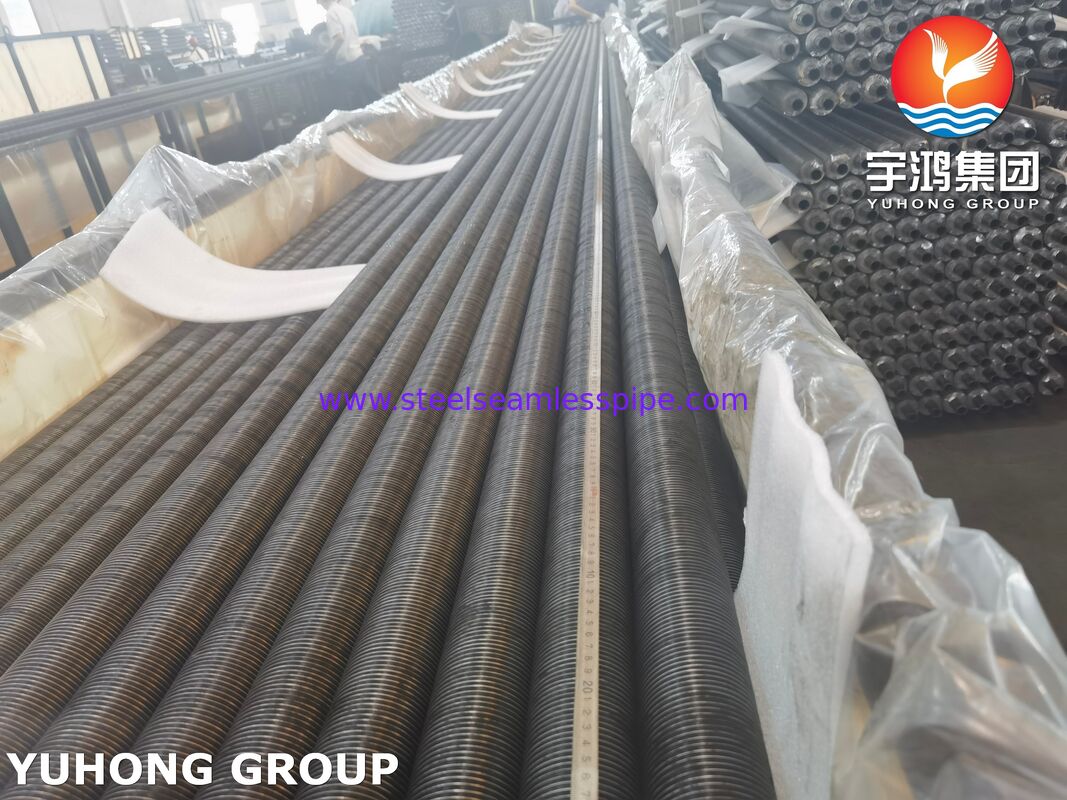

Встроенные ребристые трубы для конденсаторов с воздушным охлаждением (ACC) – ASME SA179

Обзор продукта

Встроенные ребристые трубы для конденсаторов с воздушным охлаждением (ACC)представляют собой специально разработанные теплообменные трубки, предназначенные для улучшения характеристик теплопередачи на воздушной стороне в конденсаторных системах с воздушным охлаждением. Изготовлено сБесшовная базовая труба из низкоуглеродистой стали ASME SA179Благодаря конструкции со встроенными спиральными ребрами эти трубки обеспечивают большую внешнюю поверхность теплопередачи, сохраняя при этом надежный тепловой путь между стенкой трубки и ребром.

ASME SA179 является аналогом ASTM A179 по коду ASME и охватывает бесшовные холоднотянутые трубы из низкоуглеродистой стали, предназначенные для теплообменников, конденсаторов и аналогичного теплообменного оборудования. Спецификация охватывает наружные диаметры труб отОт 1/8 до 3 дюймов (3,2–76,2 мм).

В приложениях ACC ребро механически вставляется в точно сформированную спиральную канавку на поверхности трубы. В базовой трубке делается паз, в паз вставляется ребристая полоса, а затем трубка сворачивается для закрепления ребра. Такая конструкция создает стабильное соединение ребра с трубкой и обеспечивает значительно большую площадь внешней поверхности, чем голая трубка.

Наши встроенные ребристые трубки SA179 могут быть изготовлены в соответствии с требованиями конкретного проекта длядиаметр трубки, толщина стенки, материал ребер, высота ребер, шаг ребер, толщина ребер, длина трубки, плотность ребер и обработка поверхности.

Зачем использовать встроенные ребристые трубы в системах ACC?

Конденсаторы с воздушным охлаждением отводят тепло пара или технологических паров в атмосферный воздух, не требуя большого количества охлаждающей воды. Поскольку воздух имеет значительно более низкий коэффициент теплопередачи, чем вода, площадь поверхности со стороны воздуха особенно важна.

Встроенные ребристые трубки устраняют это ограничение за счет увеличения площади внешней поверхности, доступной для теплообмена.

К основным преимуществам относятся:

• Увеличенная площадь теплопередачи со стороны воздуха
• Эффективная передача тепла от стенки трубы к окружающему воздуху.
• Надежное механическое соединение между ребром и трубкой
• Хорошая устойчивость к расшатыванию ребер во время работы.
• Подходит для больших конденсаторных агрегатов с воздушным охлаждением.
• Гладкое внутреннее отверстие трубки для эффективного отвода конденсата или жидкости
• Стабильные размеры труб для изготовления пучков оребрений
• Подходит для промышленного электроснабжения и технологического охлаждения.
• Адаптируется к различным требованиям конструкции воздушной стороны.
• Экономичное использование труб из низкоуглеродистой стали.

Разработчики ACC могут оптимизировать геометрию ребер в соответствии со скоростью воздуха, перепадом давления, температурой окружающей среды, тепловой нагрузкой, конфигурацией пучка и допустимой мощностью вентилятора.

Конструкция со встроенными ребристыми трубками

Типичная встроенная ребристая трубка состоит из:

1. Базовая трубка
Бесшовные, холоднотянутые.Труба из низкоуглеродистой стали ASME SA179.

2. Спиральная канавка
Вокруг внешней поверхности трубки механически формируется непрерывная канавка.

3. Фин Стрип
Металлическая ребристая полоса (обычно из алюминия или другого материала, выбранного в зависимости от применения) вставляется в канавку.

4. Механическое встраивание
Трубка сворачивается после установки ребра, чтобы прочно зафиксировать ребро в стенке трубки.

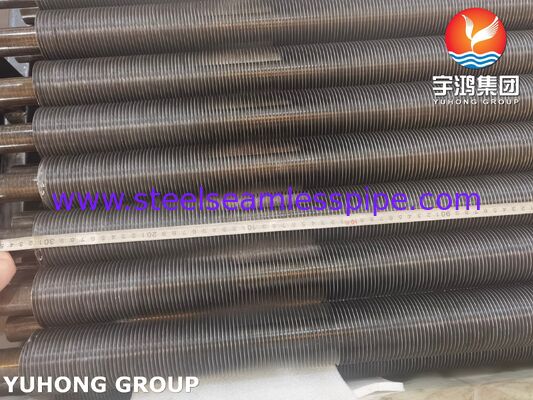

5. Готовая ребристая труба
Полученная сборка обеспечивает увеличенную внешнюю поверхность теплопередачи, сохраняя при этом непрерывный металлический путь теплопередачи между трубкой и ребром.

Конфигурация со встроенными ребрами особенно полезна там, где ребро должно оставаться механически стабильным в условиях постоянного воздушного потока, вибрации, термоциклирования и повторяющихся условий эксплуатации.

Типичные характеристики

Примечание:Приведенные выше размеры ребер представляют собой общие инженерные диапазоны, а не обязательные значения в SA179. Окончательная геометрия трубы и ребер должна быть определена на основе теплового и механического расчета ACC.

В стандарте ASTM A179 указана базовая трубка, а не полная геометрия встроенных ребер. Поэтому высота, шаг, толщина, глубина установки и материал ребер обычно определяются техническими спецификациями покупателя или проектом производителя оребрения. ASTM определяет A179 как бесшовную холоднотянутую трубу из низкоуглеродистой стали для теплообменников и конденсаторов.

ASME SA179 Материал базовой трубки

ASME SA179 предназначен для бесшовных холоднотянутых трубок теплообменников и конденсаторов из низкоуглеродистой стали. Трубка изготовлена ​​компаниейбесшовный процесс с последующим холодным волочением, с термообработкой после заключительной операции холодной вытяжки.

Низкоуглеродистый состав обеспечивает хорошую пластичность и характеристики формования, что важно, когда на поверхности трубы имеются канавки и механическое соединение с ребром.

Химический состав

Эти пределы соответствуют требованиям к материалам A179/A179M; SA179 — это соответствующее обозначение ASME для кодовых приложений.

Механические свойства

Типичные минимальные механические требования к базовым трубкам SA179/A179:

Относительно высокое удлинение полезно для труб, которые подвергаются холодной вытяжке и последующей механической обработке во время изготовления оребренных трубок.

Производственный процесс

Наша типичная производственная последовательность встраиваемых ребристых трубок SA179 включает в себя:

1. Производство бесшовных труб.

Бесшовные трубы из низкоуглеродистой стали SA179 производятся и поставляются в соответствии с применимыми спецификациями на материалы.

2. Холодное волочение и термообработка.

Базовая труба подвергается холодной вытяжке для достижения необходимых размеров и состояния поверхности. A179 требует термической обработки после окончательного прохода холодной вытяжки.

3. Проверка труб

Базовые трубы проверяются на точность размеров, состояние поверхности, идентификацию материала и применимые механические требования.

4. Нарезание спиральных канавок

На наружном диаметре трубы сформирована управляемая винтовая канавка.

5. Вставка плавника

Ребристая полоса точно расположена внутри винтовой канавки.

6. Встраивание плавников

Механическое прокатывание заставляет материал трубы вращаться вокруг основания ребра, закрепляя ребро в канавке.

7. Контроль геометрии плавников

Высота, шаг, толщина ребер, состояние заделки и общий диаметр проверяются по утвержденному чертежу.

8. Заключительная проверка

Готовые трубы проверяются на точность размеров, крепление ребер, состояние поверхности, прямолинейность и другие требования, специфичные для проекта.

Проверка и тестирование

Контроль качества может включать в себя какиспытание базовой трубы, требуемое спецификацией материалаи дополнительный осмотр готовой оребренной трубы.

1. Химический анализ

Тепловой анализ и, если того требует заказ на поставку, анализ продукта проводятся для проверки соответствия указанному химическому составу SA179.

A179 предусматривает анализ продукции по требованию заказа на поставку, включая положения по отбору проб на основе количества трубок или идентификации плавки.

2. Испытание на растяжение

Испытания на растяжение проверяют:

• Предел прочности
• Предел текучести
• Удлинение

Результаты сравниваются с указанными механическими требованиями SA179.

3. Испытание на твердость

Можно выполнить испытание на твердость по Роквеллу, чтобы убедиться, что базовая трубка остается в пределах указанного диапазона твердости.

4. Тест на сплющивание

Испытание на сплющивание оценивает пластичность трубы и ее способность выдерживать деформацию без неприемлемого растрескивания. A179 включает испытание на сплющивание среди установленных механических испытаний.

5. Испытание на развальцовку

Испытание на развальцовку позволяет оценить пластичность трубы и устойчивость к растрескиванию во время контролируемого расширения.

6. Испытание фланцев

Если это указано в качестве альтернативы испытанию на развальцовку, испытание фланцев может проводиться в соответствии с применимыми требованиями.

7. Гидростатические испытания

Гидростатические испытания используются для проверки целостности давления и выявления утечек через стенку трубы.

8. Неразрушающий контроль

В зависимости от спецификации покупки, неразрушающий контроль, такой каквихретоковое испытаниеили другой применимый метод неразрушающего контроля может быть включен.

ASTM A179 и связанные с ним общие требования относятся к эталонным испытаниям, таким как твердость, сплющивание, развальцовка, фланцевые и гидростатические испытания; A450/A450 также включает положения о неразрушающем контроле.

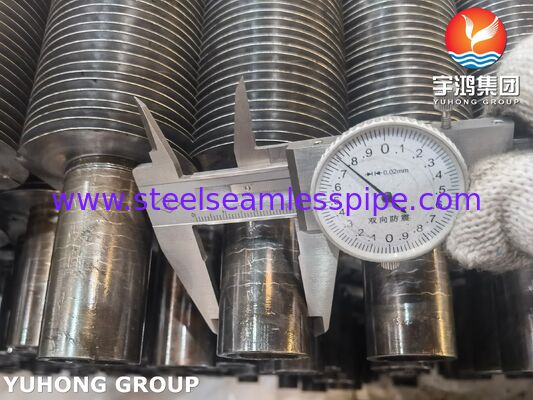

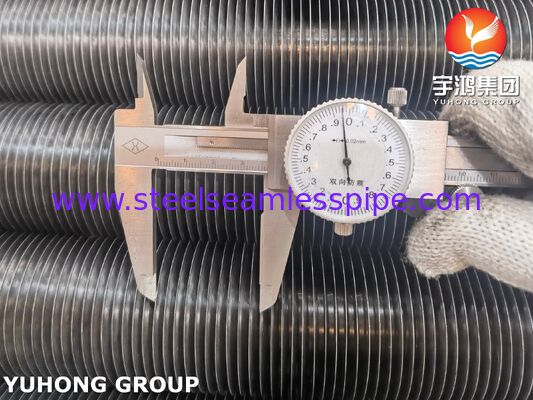

9. Проверка размеров

Готовые встроенные ребристые трубы можно проверить на наличие:

• Внешний диаметр трубки
• Толщина стенки трубы
• Общий диаметр плавника
• Высота плавника
• шаг плавника
• Толщина ребра
• Глубина установки ребра
• Длина трубки
• Прямолинейность
• Крепление ребра к трубке

10. Визуальный осмотр

Готовую продукцию визуально проверяют на предмет:

• Поврежденные плавники
• Свободные или поднятые плавники
• Неровный шаг плавников
• Чрезмерные дефекты поверхности
• Дефекты канавок
• Конец урона
• Коррозия или загрязнение

Спецификация A179 также требует, чтобы готовые базовые трубки были свободны от окалины, хотя небольшое окисление не считается окалиной.

Преимущества конденсаторов с воздушным охлаждением

Улучшенная теплообмен со стороны воздуха

Ребро значительно увеличивает внешнюю поверхность теплопередачи, доступную охлаждающему воздуху.

Прочное крепление плавника

Встроенная конструкция механически фиксирует ребро в трубке, помогая поддерживать контакт во время термоциклирования и вибрации.

Подходит для больших пакетов ACC

Конфигурация может быть изготовлена ​​с трубками большой длины и адаптирована для больших конденсаторных сборок.

Хорошие характеристики потока со стороны трубы

Бесшовная базовая труба SA179 обеспечивает гладкий внутренний проход, подходящий для обслуживания конденсатора.

Гибкая конструкция плавника

Высоту, шаг и материал ребер можно регулировать в соответствии с тепловой конструкцией и допустимым перепадом давления на стороне воздуха.

Экономичная основа из низкоуглеродистой стали

SA179 представляет собой практичный вариант из низкоуглеродистой стали для трубок конденсаторов и теплообменников.

Приложения

Встроенные ребристые трубы ASME SA179подходят для различных систем теплопередачи с воздушным охлаждением, в том числе:

• Конденсаторы с воздушным охлаждением (ACC)
• Системы ACC электростанции
• Системы конденсации выхлопных газов паровых турбин
• Промышленные конденсаторы с воздушным охлаждением
• Охладители технологического воздуха
• Теплообменники с воздушным охлаждением
• Системы охлаждения отработанного тепла
• Охлаждение нефтехимических процессов
• Системы охлаждения нефтеперерабатывающих заводов
• Большие агрегаты с принудительной тягой и воздушным охлаждением

В системах ACC для выработки электроэнергии ребристая труба обычно устанавливается в большие пучки труб. Горячий выхлопной пар или жидкость на стороне конденсата передают тепло через стенку трубы к ребру, в то время как вентиляторы нагнетают или нагнетают атмосферный воздух через внешнюю поверхность оребрения.

Изготовление на заказ

Мы можем изготовить закладные оребренные трубы по чертежам заказчика, теплотехническим расчетам или техническому заданию проекта.

Типичные настраиваемые параметры включают в себя:

• Материал базовой трубки
• Внешний диаметр трубки
• Толщина стенки трубы
• Длина трубки
• Материал ребра
• Высота плавника
• Толщина ребра
• шаг плавника
• Плотность плавников
• Направление оребрения
• Встроенная глубина
• Общий диаметр плавника
• Конфигурация конца трубки
• Обработка поверхности
• Требования к упаковке
• Требования к проверке и документации

Документация по проверке может быть предоставлена ​​в соответствии с заказом на поставку, включая сертификаты на материалы, протоколы проверки размеров, результаты механических испытаний и соответствующие записи неразрушающего контроля/испытаний под давлением.

Рекомендуемое описание продукта для покупателей

Встроенные ребристые трубы для конденсаторов с воздушным охлаждением (ACC), ASME SA179, сочетают бесшовные холоднотянутые трубы из низкоуглеродистой стали с механически встроенными спиральными ребрами, чтобы обеспечить увеличенную площадь теплопередачи со стороны воздуха и надежный контакт между ребрами и трубками. Они предназначены для конденсаторов и теплообменников с воздушным охлаждением, где требуется эффективный отвод тепла, постоянство размеров и прочное крепление ребер.

Базовая труба SA179 соответствует требованиям, предъявляемым к бесшовным холоднотянутым трубкам теплообменников и конденсаторов из низкоуглеродистой стали, а геометрия готовых ребер может быть спроектирована в соответствии с термическими, механическими и монтажными требованиями системы ACC.
