Трубы с высокочастотной сваркой и накатанной поверхностью для теплообменников – ASTM A269 TP316

Обзор продукта

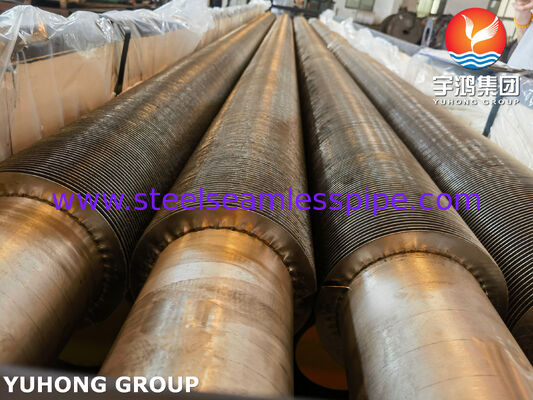

Трубы с высокочастотной сваркой и накатанной поверхностью (HFW Finned Tubes) изготовленные из нержавеющей стали ASTM A269 TP316 представляют собой теплопередающие компоненты для теплообменников, требующих коррозионной стойкости, надежной тепловой производительности и долговечного соединения ребер с трубой.

Ребро непрерывно приваривается к внешней поверхности трубы с помощью процесса высокочастотной электросварки сопротивлением. Это создает прочное металлургическое/механическое соединение между ребром и трубой, сохраняя при этом постоянный профиль ребра по всей длине трубы.

ASTM A269 TP316 – это аустенитная нержавеющая сталь, содержащая молибден, что обеспечивает улучшенную стойкость к хлоридсодержащим и многим химическим средам по сравнению с обычной нержавеющей сталью 304. Это делает трубы HFW с накатанной поверхностью TP316 подходящими для требовательных применений в теплообменниках, связанных с влажными, коррозионными или химически активными условиями эксплуатации.

Наши трубы HFW с накатанной поверхностью могут быть изготовлены в соответствии с чертежами заказчика и требованиями к теплообменникам, включая указанный диаметр трубы, толщину стенки, высоту ребра, толщину ребра, шаг ребра, длину трубы и чистоту поверхности.

Ключевые особенности

• Материал основной трубы: нержавеющая сталь ASTM A269 TP316
• Материал ребра: TP316 или другой совместимый материал в соответствии со спецификацией
• Производственный процесс: Высокочастотная сварка сопротивлением
• Крепление ребра: Непрерывное сварное соединение ребра с трубой
• Отличная коррозионная стойкость
• Хорошая стойкость к хлоридсодержащим средам
• Высокая и стабильная прочность соединения ребра с трубой
• Большая эффективная площадь теплопередачи
• Подходит для компактных конструкций теплообменников
• Настраиваемая высота ребра, шаг, толщина и длина трубы
• Подходит для кожухотрубных и других теплообменников с накатанной поверхностью

Типовые спецификации

Приведенные выше размеры представляют собой обычно производимые диапазоны, а не ограничения ASTM A269. Окончательные размеры должны выбираться в соответствии с тепловым расчетом теплообменника, требованиями к перепаду давления, требованиями к изготовлению и чертежами заказчика.

ASTM A269 исторически определяет обычно поставляемые трубы диаметром от примерно 6,4 мм и толщиной стенки от 0,51 мм, в то время как фактические размеры труб HFW с накатанной поверхностью обычно определяются конструкцией теплообменника.

Химический состав ASTM A269 TP316

Типовые требования к химическому составу ASTM A269 TP316 приведены ниже. Значения являются максимальными, если не указан диапазон.

Спецификация ASTM определяет TP316 как UNS S31600 и включает контроль химического состава по углероду, марганцу, фосфору, сере, кремнию, никелю, хрому и молибдену.

Механические свойства

Типовые минимальные механические требования к трубам ASTM A269 TP316:

Окончательные значения механических свойств должны быть подтверждены в соответствии с применимым изданием ASTM A269/A269M и согласованным условием поставки. ASTM A269 включает положения по испытаниям на растяжение/механические свойства, а также требования к твердости и другие требования к качеству труб.

Процесс высокочастотной сварки

В процессе производства полоса ребра из нержавеющей стали непрерывно позиционируется на поверхности трубы, в то время как высокочастотная электрическая энергия генерирует локальный нагрев на контактном интерфейсе. Прикладывается давление для обеспечения непрерывного сварного соединения.

Процесс HFW обеспечивает:

1. Непрерывное крепление ребра по всей длине трубы.
2. Стабильный шаг ребра для предсказуемой теплопередачи.
3. Высокая эффективность производства для длинных труб с накатанной поверхностью.
4. Высокая стойкость к отрыву ребра при транспортировке и эксплуатации.
5. Хорошая повторяемость размеров от трубы к трубе.
6. Эффективное расширение поверхности теплопередачи без необходимости значительного увеличения диаметра трубы.

Для производителей теплообменников непрерывный сварной интерфейс особенно важен, поскольку плохое крепление ребра может увеличить термическое контактное сопротивление и снизить эффективную теплопередачу накатанной поверхности.

Инспекция и испытания

Каждая производственная партия может быть проверена в соответствии с ASTM A269, спецификациями заказчика и применимым стандартом изготовления теплообменников.

1. Химический анализ

Проводится анализ плавки или продукта для проверки соответствия материала TP316 указанному химическому составу.

2. Испытание на растяжение

Испытание на растяжение проверяет предел текучести, предел прочности и относительное удлинение материала трубы.

3. Испытание на твердость

Проверяется твердость для подтверждения соответствия применимым требованиям к материалу и условиям поставки.

4. Гидравлическое испытание

Может проводиться гидравлическое испытание для проверки герметичности трубы под давлением.

5. Неразрушающий электрический контроль

ASTM A269 требует, чтобы каждая труба проходила либо неразрушающий электрический контроль, либо гидравлическое испытание, в зависимости от применимых требований спецификации.

6. Испытание на сплющивание

Труба может подвергаться испытанию на сплющивание для оценки пластичности и сопротивления деформации.

7. Испытание на развальцовку

Испытание на развальцовку может применяться для оценки пластичности трубы и сопротивления растрескиванию при деформации.

8. Испытание на обратное сплющивание

Для сварных труб обратное сплющивание может использоваться для оценки сварного шва на наличие дефектов.

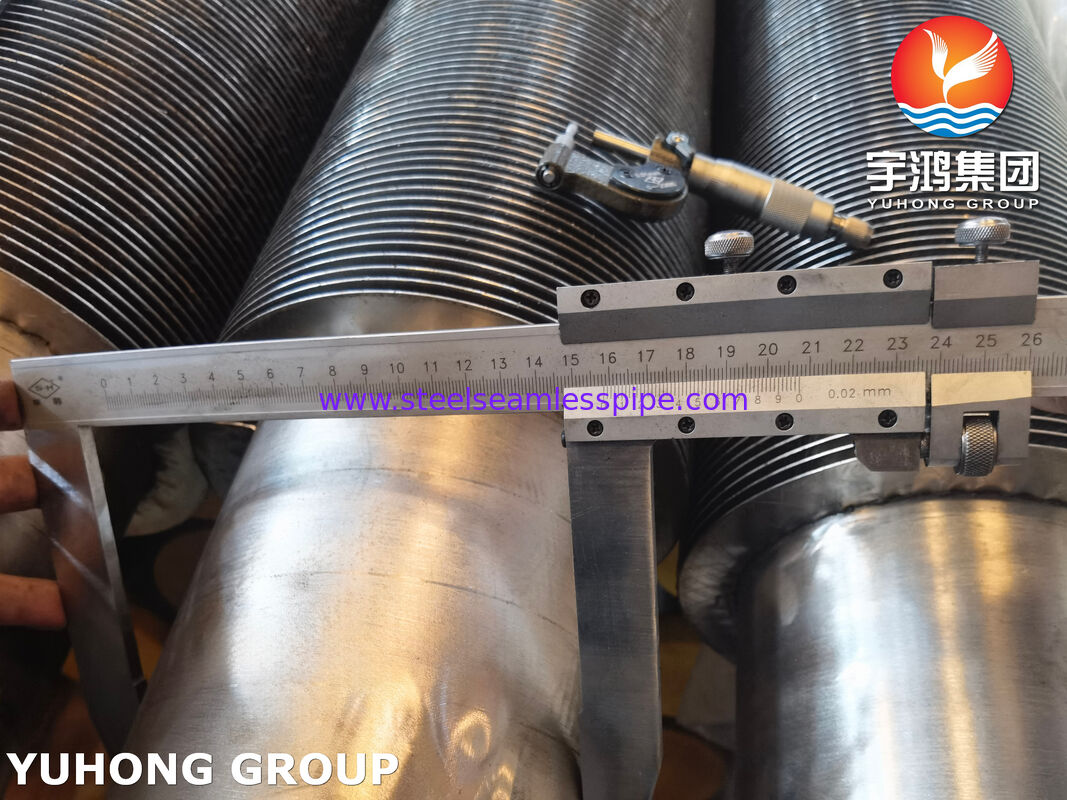

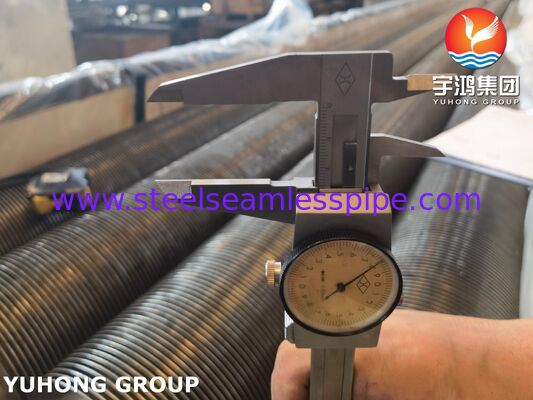

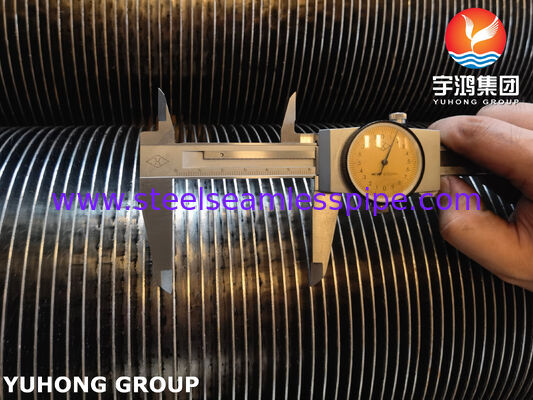

9. Проверка размеров

Могут быть проверены следующие размеры:

• Наружный диаметр трубы
• Толщина стенки трубы
• Длина трубы
• Высота ребра
• Толщина ребра
• Шаг ребра
• Ширина ребра
• Концентричность ребра
• Крепление ребра к трубе
• Прямолинейность

10. Инспекция сварки и крепления ребра

Сварной интерфейс ребра с трубой проверяется визуально и по размерам. Дополнительные методы инспекции, включая капиллярную дефектоскопию или другие методы неразрушающего контроля, могут быть предоставлены по требованию спецификации заказчика.

Чистота поверхности

Трубы HFW с накатанной поверхностью ASTM A269 TP316 могут поставляться с различными условиями поверхности в зависимости от применения:

• Отожженные и травильные
• Ярко-отожженные
• Механически очищенные
• Пассивированные
• Полированные
• Обработка поверхности по спецификации заказчика

Для коррозионных теплообменных служб соответствующая очистка и пассивация могут помочь сохранить состояние поверхности нержавеющей стали после изготовления.

Применение

Трубы HFW с накатанной поверхностью ASTM A269 TP316 подходят для теплообменников, где требуется увеличенная площадь теплопередачи и повышенная коррозионная стойкость.

Типичные применения включают:

• Кожухотрубные теплообменники
• Технологические теплообменники
• Теплообменники для химической промышленности
• Нефтехимические теплообменники
• Оборудование для рекуперации тепла на нефтеперерабатывающих заводах
• Системы охлаждения
• Конденсаторы
• Газоохладители
• Воздухонагреватели
• Оборудование для рекуперации отходящего тепла
• Морские и прибрежные теплообменные системы
• Промышленные холодильные системы
• Системы теплопередачи с коррозионными жидкостями

TP316 особенно полезна там, где среда теплопередачи может содержать хлориды или другие коррозионные примеси. Однако при выборе материала всегда следует учитывать специфическую химию жидкости, температуру, концентрацию и условия эксплуатации.

Преимущества для производителей теплообменников

Улучшенная теплопередающая способность:
Внешние ребра значительно увеличивают площадь теплопередачи по сравнению с гладкой трубой того же номинального диаметра.

Коррозионная стойкость:
Конструкция из нержавеющей стали TP316 подходит для многих требовательных промышленных сред.

Надежное крепление ребра:
Высокочастотная сварка обеспечивает непрерывное соединение ребра с трубой, предназначенное для стабильной теплопередачи.

Гибкая конструкция:
Высота ребра, шаг, толщина, размеры трубы и длина могут быть отрегулированы для соответствия тепловым и механическим требованиям.

Компактная конструкция оборудования:
Увеличенная площадь внешней поверхности может помочь проектировщикам теплообменников достичь требуемой тепловой мощности в относительно компактном пучке.

Обеспечение качества

Наши трубы HFW с накатанной поверхностью ASTM A269 TP316 могут поставляться с полной документацией по качеству, включая:

• Сертификат испытаний материала (MTC)
• Отчет о химическом анализе
• Отчет об испытаниях механических свойств
• Отчет об испытаниях на гидростатическое давление или неразрушающем контроле
• Отчет о проверке размеров
• Отчет о визуальном осмотре
• Прослеживаемость номера плавки
• Записи об инспекции сварки ребра с трубой
• Записи об упаковке и маркировке
• Документация по инспекции третьей стороной при указании

Информация для заказа

При запросе коммерческого предложения на трубы HFW с накатанной поверхностью заказчикам рекомендуется указывать:

1. Спецификация и марка материала ASTM
2. Наружный диаметр трубы
3. Толщина стенки трубы
4. Длина трубы
5. Материал ребра
6. Высота ребра
7. Толщина ребра
8. Шаг ребра
9. Сплошная или зубчатая конфигурация ребра
10. Требуемая обработка поверхности
11. Количество
12. Применимые требования к инспекции
13. Чертеж или спецификация пучка теплообменника

Мы можем изготовить трубы HFW с накатанной поверхностью ASTM A269 TP316 в соответствии с чертежами заказчика и специфическими требованиями к теплопередаче проекта.
