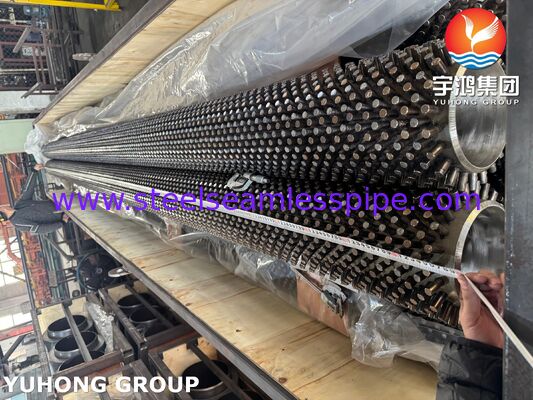

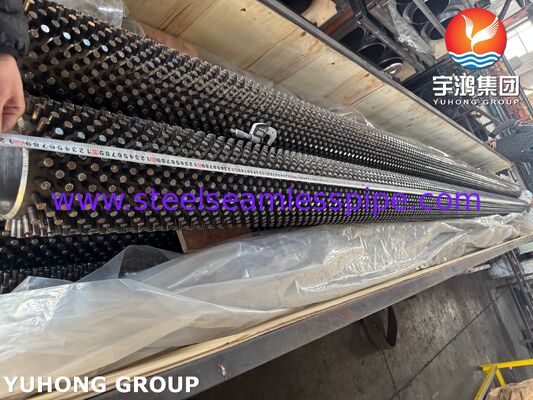

Студенчатые трубы для рекуперации отходящего тепла – ASTM A335 P22

Обзор продукта

Студенчатые трубы ASTM A335 P22 для рекуперации отходящего тепла представляют собой высокотемпературные теплообменные трубы, предназначенные для рекуперации тепловой энергии от горячих дымовых газов, выхлопных газов и других высокотемпературных технологических потоков.

В трубах используется бесшовная легированная сталь ASTM A335 P22 в качестве основной трубы. P22 – это хромомолибденовая легированная сталь, содержащая примерно 2,25% хрома и 1% молибдена, обеспечивающая сочетание прочности при повышенных температурах, стойкости к окислению и термической стабильности. Внешняя поверхность оснащена индивидуально приваренными штырями, которые увеличивают эффективную площадь теплопередачи со стороны газа.

В отличие от обычных труб с непрерывным оребрением, студенчатые трубы используют дискретные цилиндрические или специально сформированные штыри, расположенные вокруг трубы. Эта конфигурация обеспечивает дополнительную поверхность теплопередачи при сохранении открытых проходов для газового потока, что делает конструкцию особенно полезной для применений с отложениями, пылью, эрозией и высокотемпературными отходящими газами заказчика.

Наши студенчатые трубы ASTM A335 P22 могут быть изготовлены в соответствии с чертежами заказчика, требованиями теплового проектирования, применимыми нормами и спецификациями проекта.

Ключевые особенности

• Основная труба: бесшовная легированная сталь ASTM A335 P22
• Материал: ферритная легированная сталь 2¼Cr-1Mo
• Тип трубы: Студенчатая / трубчатая теплообменная труба
• Применение: Рекуперация отходящего тепла и высокотемпературная рекуперация тепла
• Тип штыря: Цилиндрический, квадратный, прямоугольный или по спецификации заказчика
• Расположение штырей: В ряд, в шахматном порядке или по индивидуальному заказу
• Высокотемпературные характеристики: Подходит для требовательных условий эксплуатации при повышенных температурах
• Улучшенная теплопередача: Увеличенная внешняя площадь поверхности по сравнению с голыми трубами
• Устойчивость к отложениям: Открытые пространства между штырями могут помочь поддерживать проходы для газового потока
• Термическое циклирование: Подходит для оборудования, подверженного повторяющимся циклам запуска и остановки
• Индивидуальный дизайн: Высота штыря, диаметр, шаг, рисунок, диаметр трубы, толщина стенки и длина могут быть выполнены по индивидуальному заказу

Типичные спецификации

Точные размеры студенчатой трубы должны определяться на основе теплового расчета и механического проектирования оборудования для рекуперации отходящего тепла.

Приведенные выше диапазоны являются типичными производственными диапазонами, а не фиксированными размерными требованиями ASTM. Окончательные размеры обычно устанавливаются на основе теплового проектирования заказчика, чертежей, расчетов давления и применимых стандартов изготовления.

Химический состав ASTM A335 P22

Основная труба ASTM A335 P22 представляет собой легированную сталь 2¼Cr-1Mo. Основные легирующие элементы обеспечивают улучшенные характеристики при высоких температурах по сравнению с обычными трубами из углеродистой стали.

Функция основных легирующих элементов

Хром (Cr) способствует стойкости к окислению и стабильности при высоких температурах.

Молибден (Mo) улучшает прочность при повышенных температурах и сопротивление размягчению при длительной эксплуатации.

Система Cr-Mo делает P22 подходящей для оборудования рекуперации тепла, работающего при температурах, при которых обычные трубы из углеродистой стали могут иметь недостаточную долгосрочную производительность.

Механические свойства ASTM A335 P22

Типичные минимальные механические требования для ASTM A335 P22 включают:

Требования к удлинению могут зависеть от размеров трубы и применимых положений спецификации. Окончательная проверка проводится в соответствии с заказанной спецификацией ASTM/ASME.

Механические свойства P22 позволяют основной трубе выдерживать комбинацию внутреннего давления, повышенной температуры, термического циклирования и механических нагрузок, возникающих в оборудовании для рекуперации отходящего тепла.

Конструкция студенчатой трубы

Студенчатая конфигурация предназначена для увеличения внешней поверхности теплопередачи без создания сплошной оребренной стенки.

Отдельные штыри распределены по окружности трубы и вдоль ее длины. Когда горячий газ проходит по студенчатой поверхности, дополнительные поверхности способствуют теплопередаче со стороны газа.

Конструкция может быть оптимизирована путем регулировки:

• Диаметр штыря
• Высота штыря
• Шаг штыря
• Количество рядов штырей
• Окружное расположение
• Продольное расстояние
• Материал штыря
• Метод крепления штыря к трубе
• Диаметр и толщина стенки основной трубы

Для пыльных или склонных к отложениям газовых потоков расстояние между штырями также может учитываться при расчетах теплопередачи и перепада давления.

Производственный процесс

Наши студенчатые трубы ASTM A335 P22 могут производиться в рамках контролируемой производственной последовательности:

1. Подготовка основной трубы

Бесшовные трубы ASTM A335 P22 проверяются на соответствие размерам, состояние поверхности, идентификацию материала и прослеживаемость.

2. Подготовка поверхности трубы

Поверхность трубы очищается и подготавливается для обеспечения подходящих условий для крепления штырей.

3. Подготовка штырей

Штыри изготавливаются с требуемым диаметром, высотой, геометрией и материалом.

4. Сварка штырей

Штыри прикрепляются к трубе с использованием контролируемого сварочного процесса, выбранного в соответствии с материалом трубы, материалом штыря, конструкцией и спецификацией проекта.

5. Термическая обработка / снятие напряжений

При необходимости, согласно спецификации материала, процедуре сварки, инженерному проекту или спецификации заказчика, могут применяться соответствующие процедуры послесварочной термической обработки или снятия напряжений.

6. Проверка размеров

Готовые трубы проверяются на соответствие размерам трубы, размерам штырей, шагу, выравниванию, прямолинейности и общему качеству изготовления.

7. Окончательная проверка и документация

Протоколы проверок, сертификаты на материалы, отчеты о размерах и применимые отчеты по неразрушающему контролю могут быть предоставлены в соответствии с согласованным планом проверки.

Контроль и испытания

Контроль качества особенно важен для студенчатых труб, поскольку как труба, удерживающая давление, так и крепление штыря влияют на эксплуатационные характеристики.

Химический анализ

Проводится химический анализ для подтверждения соответствия основной трубы химическому составу ASTM A335 P22.

Испытание на растяжение

Испытание на растяжение подтверждает предел прочности, предел текучести и относительное удлинение.

Испытание на твердость

Испытание на твердость может проводиться для подтверждения соответствия применимым требованиям к материалу и термической обработке.

Гидравлические испытания

Гидравлические испытания могут проводиться на основной трубе в соответствии с ASTM A335 и требованиями заказчика к проверке.

Вихретоковый контроль

Вихретоковый контроль может использоваться для обнаружения определенных поверхностных и приповерхностных дефектов в трубе.

Ультразвуковой контроль

Ультразвуковой контроль может быть предоставлен по требованию спецификации закупки, плана качества или применимого стандарта.

Визуальный осмотр

Визуальный осмотр включает:

• Состояние поверхности трубы
• Внешний вид штырей
• Выравнивание штырей
• Внешний вид сварки
• Видимые дефекты
• Прямолинейность трубы
• Чистота поверхности

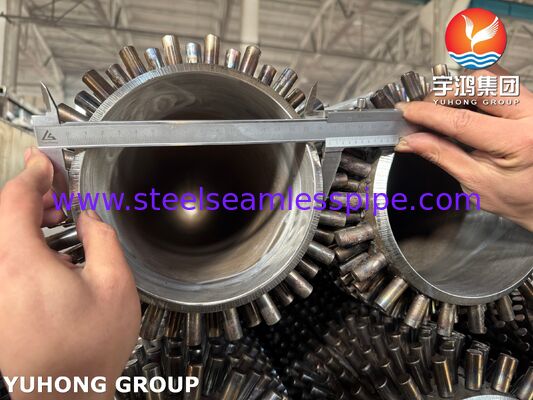

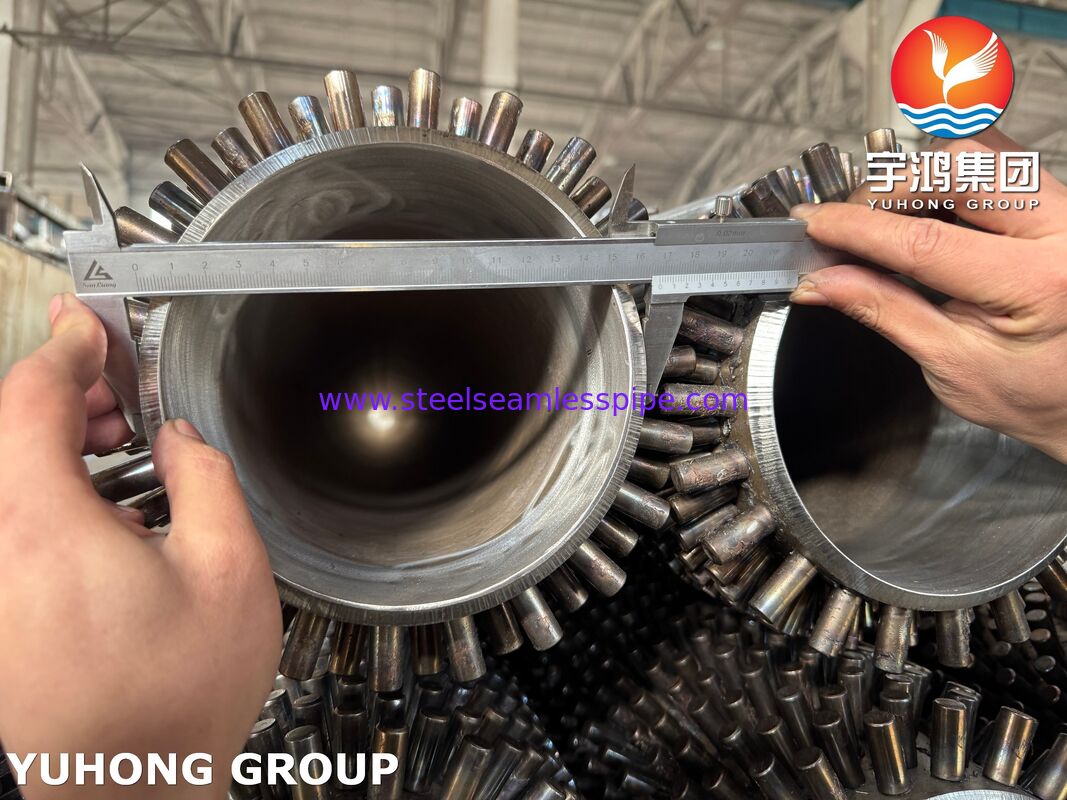

Проверка размеров

Типичные проверки размеров включают:

• Наружный диаметр трубы
• Толщина стенки
• Длина трубы
• Диаметр штыря
• Высота штыря
• Шаг штыря
• Окружное расстояние
• Выравнивание штырей
• Общая прямолинейность

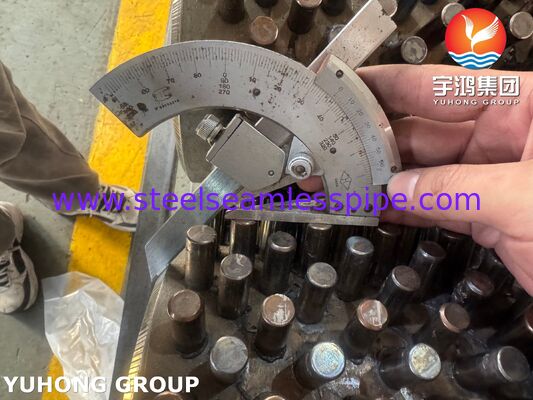

Проверка крепления штырей

Представительные соединения штырей могут подвергаться испытаниям на прочность крепления или качество сварки в соответствии с согласованной производственной процедурой и спецификацией заказчика.

Прослеживаемость материалов

Номера плавок и идентификация материала могут сохраняться от исходной трубы P22 до завершения производства и окончательной проверки. Сертификаты на материалы EN 10204 3.1 могут быть предоставлены по запросу.

Преимущества студенчатых труб ASTM A335 P22

Высокотемпературная легированная сталь

P22 обеспечивает лучшие механические характеристики при повышенных температурах по сравнению с обычными трубами из углеродистой стали для требовательных условий рекуперации тепла.

Увеличенная теплопередача со стороны газа

Штыри увеличивают внешнюю поверхность теплопередачи, позволяя передавать больше тепловой энергии от горячего газа к жидкости внутри трубы.

Подходит для сред с отложениями

Открытое расположение штырей может обеспечивать проходы для газового потока между отдельными теплообменными элементами, что может быть выгодно при наличии золы, пыли или других отложений.

Прочная внешняя конструкция

Индивидуальные приваренные штыри обеспечивают механически прочную поверхность теплопередачи, подходящую для промышленного оборудования, подверженного вибрации и термическому циклированию.

Гибкое тепловое проектирование

Высота, диаметр, плотность и расположение штырей могут быть отрегулированы для балансировки требований к теплопередаче, перепада давления со стороны газа, характеристик отложений и размеров оборудования.

Основные области применения

Котлы-утилизаторы

Студенчатые трубы ASTM A335 P22 могут использоваться в котлах-утилизаторах для рекуперации тепловой энергии от высокотемпературных выхлопных газов.

Промышленные системы рекуперации отходящего тепла

Подходит для рекуперации энергии из выхлопных потоков, образующихся в промышленных печах, технологическом оборудовании и высокотемпературных производственных системах.

Нефтеперерабатывающее и нефтехимическое оборудование

Студенчатые трубы P22 могут рассматриваться для отдельных высокотемпературных конвективных и теплоутилизационных секций на нефтеперерабатывающих и нефтехимических предприятиях.

Конвективные секции печей

Студенчатая конфигурация может использоваться в высокотемпературных конвективных секциях, где требуется увеличенная поверхность теплопередачи и устойчивость к требовательным условиям со стороны газа.

Производство электроэнергии

Применение может включать отдельные поверхности котлов и рекуперации тепла на тепловых электростанциях и в комбинированных циклах.

Котлы-утилизаторы и рекуперация тепла газовых турбин

Студенчатые трубы P22 могут быть разработаны для отдельных высокотемпературных секций рекуперации тепла, связанных с системами выхлопа газовых турбин, в зависимости от конкретного теплового и механического проектирования.

Заводы по переработке отходов в энергию

Они могут рассматриваться для рекуперации тепла от горячих дымовых газов, где конструкция оборудования требует долговечной улучшенной поверхности теплопередачи.

Почему стоит выбрать наши студенчатые трубы ASTM A335 P22?

Мы производим студенчатые трубы в соответствии с размерами труб, геометрией штырей, тепловыми требованиями, спецификацией материала и планом проверки заказчика.

Наш подход к производству и проверке фокусируется на:

• Соответствие материалу ASTM A335 P22
• Контролируемая сварка штырей
• Стабильное позиционирование штырей
• Надежное крепление трубы к штырю
• Точность размеров
• Неразрушающий контроль и гидравлические испытания
• Прослеживаемость номера плавки
• Проектная документация по качеству
• Индивидуальные рисунки штырей для требований теплового проектирования

Независимо от того, требуется ли это для котла-утилизатора, печи, промышленной печи, установки нефтепереработки или системы рекуперации тепла электростанции, студенчатые трубы ASTM A335 P22 могут быть спроектированы как долговечное высокотемпературное решение для теплопередачи.

Спецификации продукта в обзоре

Продукт: Студенчатые трубы для рекуперации отходящего тепла
Основная труба: ASTM A335 P22
Материал: Легированная сталь 2¼Cr-1Mo
Тип трубы: Бесшовная
Тип штыря: Цилиндрический / прямоугольный / по индивидуальному заказу
Расположение штырей: В ряд / в шахматном порядке / по индивидуальному заказу
Применение: Рекуперация отходящего тепла
Температурный режим: Высокотемпературная эксплуатация, согласно инженерному проекту
Испытания: Химический анализ, растяжение, твердость, гидравлические испытания, НК, размерная и визуальная проверка по мере необходимости
Документация: Сертификаты на материалы / EN 10204 3.1 / отчеты о проверке доступны по запросу
Индивидуализация: Доступно согласно чертежам и требованиям теплового проектирования
